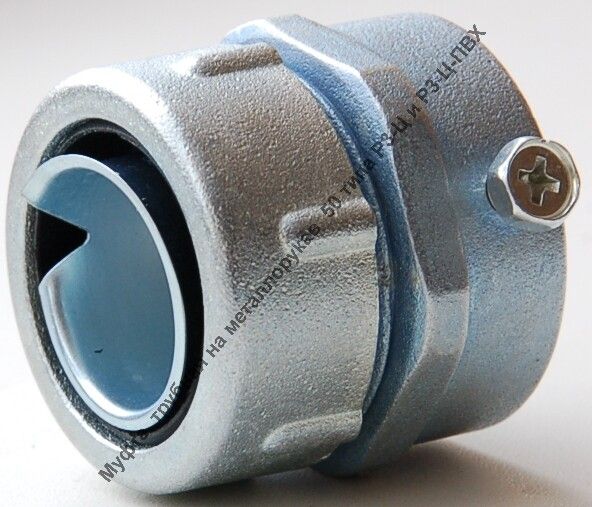

Муфта трубная на металлорукав МТ-50 | Рувинил TYCO

Муфта трубная для металлорукава типа Р3-Ц и Р3-Ц-ПВХ - это соединительный элемент, обеспечивающий герметичный переход между металлорукавом и электротехнической трубой с резьбой G. Бренд Ruvinil предлагает эту муфту в исполнении MT-50 для надёжного монтажа в условиях повышенной запылённости.

Назначение и область применения

Муфта трубная для металлорукава типа Р3-Ц и Р3-Ц-ПВХ используется для соединения гибкого металлорукава с жёсткой металлической или пластиковой трубой, имеющей цилиндрическую резьбу G. Применяется в системах электромонтажа, где требуется защита проводов от механических повреждений и внешних воздействий - например, на производствах, в промышленном оборудовании, на транспорте или в зонах с высокой вибрацией.

Технические характеристики

• Диаметр: 50 мм - соответствует внутреннему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ этого же размера;
• Тип изделия: соединительная муфта - обеспечивает переход от гибкого рукава к жёсткой трубе;
• Материал корпуса: металл - прочный, устойчив к деформациям и перегрузкам;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды с любого направления;
• Цвет: серебристый - естественный цвет металла, не требует покраски;
• Резьба: цилиндрическая G - совместима с трубами и фитингами по ГОСТ 6357;
• Компоненты: корпус, оконцеватель, уплотнитель, накидная гайка - все части предназначены для быстрой сборки и герметизации.

Совместимость и монтаж

Муфта трубная MT-50 от Ruvinil совместима исключительно с металлорукавами типов Р3-Ц и Р3-Ц-ПВХ диаметром 50 мм. Для установки:

• Наденьте оконцеватель на конец металлорукава, плотно прижмите его к оплетке;
• Установите уплотнитель внутри корпуса муфты;
• Заведите рукав в корпус до упора;
• Наденьте накидную гайку и затяните её руками, затем доверните ключом - не переусердствуйте, чтобы не повредить резьбу;
• Подсоедините другую сторону муфты к трубе с резьбой G - используйте подходящий фитинг или трубу с нарезанной резьбой.

Не применяйте муфту для соединения с неметаллическими рукавами или другими типами гофр - она не обеспечит нужной герметичности и механической прочности.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP54, что делает его безопасным для использования в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Соответствие стандартам на резьбу G гарантирует совместимость с европейскими и российскими компонентами электромонтажа. Напряжение и ток не регламентируются - муфта является лишь механическим соединителем, не несёт функций коммутации.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу - выдерживает нагрузки при монтаже и эксплуатации;
• Герметичность за счёт уплотнителя и точного подбора деталей - предотвращает попадание пыли и влаги в канал проводов;
• Легкий монтаж - не требует специнструментов, достаточно обычного ключа;
• Долговечность - материал не подвержен коррозии при соблюдении условий эксплуатации;
• Совместимость с популярными типами металлорукавов - снижает риск ошибок при замене или расширении системы.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 не допускает длительного контакта с жидкостью;
• Не работает с рукавами других диаметров - использование с 32 мм или 63 мм рукавами невозможно без адаптеров;
• Не рассчитана на работу в агрессивных химических средах - контакт с кислотами, щелочами или растворителями может повредить уплотнители;
• Не следует использовать в качестве основного крепления - муфта не воспринимает вес всей трассы, только передаёт усилие от рукава к трубе.

Примеры использования

• Соединение металлорукава с входом в шкаф управления на заводе;
• Переход от гибкого провода к жёсткой трубе в системе автоматизации станка;
• Подключение кабельной трассы к распределительному щиту в цеху с частыми мойками оборудования;
• Электромонтаж в пищевой промышленности, где важна защита от пыли и брызг, но не требуется полная герметизация.

Практические советы

• Перед монтажом проверьте, что резьба на трубе целая и не имеет заусенцев - они могут повредить уплотнитель муфты;
• Не забудьте выбрать правильный диаметр: 50 мм - это именно внутренний диаметр рукава, а не наружный;
• Если труба слишком длинная, закрепите её дополнительно - муфта не должна нести всю нагрузку;
• При использовании в холодных условиях убедитесь, что уплотнитель сохраняет эластичность - некоторые материалы становятся хрупкими ниже –20 C;
• Артикул MT-50 от Ruvinil - единственный вариант для этой модели; другие производители могут иметь отличные размеры или резьбы, даже при одинаковом названии.
