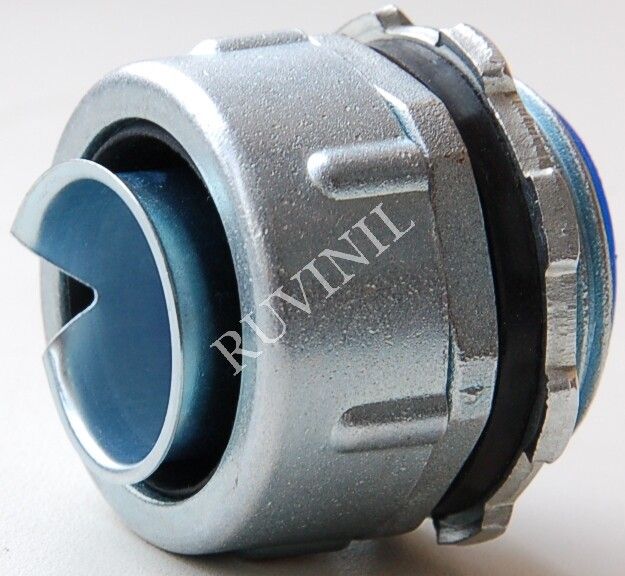

Муфта вводная Р3-Ц, Р3-Ц-ПВХ 32 мм IP54 с наружной резьбой Рувинил МВн-32

Муфта вводная для металлорукава с наружной резьбой типа Р3-Ц и Р3-Ц-ПВХ - это надёжный элемент для герметичного и безопасного подключения металлорукава к электрооборудованию. Бренд Ruvinil предлагает эту муфту в исполнении с цилиндрической резьбой G и степенью защиты IP54, обеспечивая долговечность даже в условиях повышенной запылённости. Артикул mvн-32 соответствует диаметру 32 мм и подходит для стандартных задач промышленной автоматизации.

Назначение и область применения

Муфта вводная используется для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ в распределительных коробках, электрических шкафах, боксах и других оболочках оборудования. Она создаёт механическую опору и одновременно защищает внутреннюю проводку от внешних воздействий. Подходит для установки на стендах, станках, конвейерах и других объектах с жёсткими требованиями к защите кабельных трасс.

Технические характеристики

• Диаметр: 32 мм - совместим с металлорукавом того же размера;
• Тип изделия: муфта вводная с наружной резьбой;
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон;
• Материал корпуса: цинковый сплав - прочный, антикоррозийный, устойчив к механическим нагрузкам;
• Исполнение: трубная цилиндрическая резьба G - стандартизованный тип для подключения к металлическим или пластиковым корпусам;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует дополнительной окраски.

Совместимость и монтаж

Муфта вводная Ruvinil mvн-32 предназначена исключительно для металлорукава Р3-Ц и Р3-Ц-ПВХ. Установка выполняется следующим образом:

• На конец металлорукава надевается оконцеватель - он предотвращает деформацию жил при затяжке;
• Затем надеваются уплотнители и корпус муфты;
• Гайка с заземляющими зубьями (царапающая гайка) плотно прижимает рукав к корпусу, обеспечивая контакт с землёй;
• Накидная гайка завинчивается на резьбу G внутри распределительной коробки или шкафа.

Обязательно проверьте диаметр отверстия в корпусе - он должен соответствовать наружному диаметру резьбы G. Для точного монтажа используйте ключ подходящего размера - перекос может повредить резьбу.

Безопасность и стандарты

Муфта вводная соответствует требованиям по степени защиты IP54, что делает её пригодной для использования в помещениях с высокой запылённостью и возможным попаданием брызг воды. Цинковый сплав обеспечивает электрическую связь между металлорукавом и корпусом оборудования - это гарантирует эффективное заземление. Соответствие стандартам EN 61386-24 и ГОСТ Р 50030.2 реализовано через конструкцию заземляющего контакта и материал корпуса.

Преимущества

• Уникальная конструкция с царапающей гайкой обеспечивает надёжный электрический контакт без дополнительных перемычек;
• Цинковый сплав устойчив к коррозии и механическому износу - срок службы выше, чем у пластиковых аналогов;
• Фиксация металлорукава происходит без необходимости сверления или клепки - экономия времени при сборке;
• Поддерживает стандартную резьбу G - легко заменяется на другие модели с тем же типом резьбы.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не работает с неметаллическими рукавами (например, ПВХ-гофрой без металлической оплетки);
• Не рекомендован для использования во взрывоопасных средах - отсутствует взрывозащита Ex;
• Требуется минимальный радиус изгиба металлорукава - слишком тугой изгиб может повредить уплотнители и нарушить заземление.

Примеры использования

• Подключение металлорукава к входному щиту станка ЧПУ;
• Ввод силового кабеля в распределительный шкаф на производстве;
• Защита кабельных трасс в пищевой промышленности, где требуется частая мойка оборудования (без прямого напора воды);
• Монтаж систем управления на конвейерах с высокой запылённостью.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 32 мм - иначе уплотнители не будут работать должным образом;
• Не затягивайте накидную гайку слишком сильно - это может деформировать резьбу G и сделать последующую демонтаж невозможным;
• Если вы используете несколько муфт в одном шкафе - убедитесь, что все они подключены к единой системе заземления;
• Для условий с высокой влажностью дополнительно проверяйте состояние царапающей гайки - она должна сохранять острые кромки для хорошего контакта;
• Артикул mvн-32 от Ruvinil - единственная версия с этим набором параметров; аналоги с другими маркировками могут иметь другую резьбу или материал.
