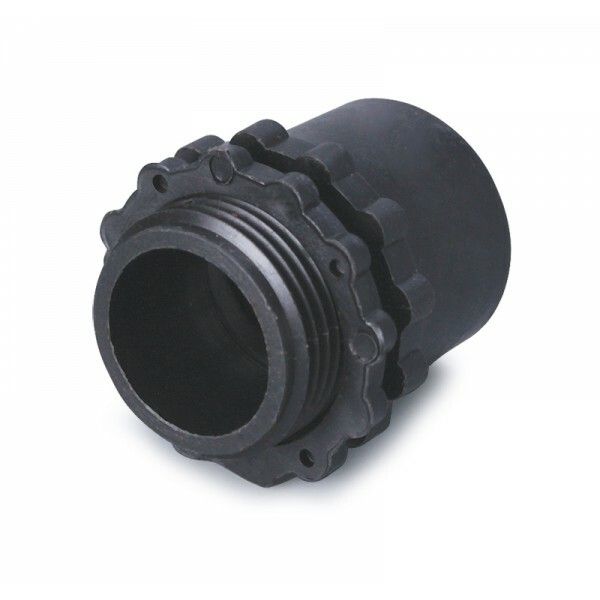

Муфта вводная для металлорукава с наружн. резьбой МВП 32 (уп.40шт) Fortisflex 49650 КВТ

Муфта вводная МВП 32 для металлорукава с наружной резьбой от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого промышленного электрооборудования. Изделие обеспечивает механическую фиксацию и частичную защиту от внешних воздействий, сохраняя целостность проводки внутри системы.

Назначение и область применения

Муфта вводная МВП 32 используется для вывода металлорукава из корпуса электрошкафа или оборудования внутрь него - например, при подключении кабельных трасс к автоматическим выключателям, контакторам или преобразователям частоты. Применяется исключительно в промышленной среде: на заводах, в цехах, на транспорте, где требуется герметизация входных точек кабельных систем.

Технические характеристики

• Резьба: наружная, G 1¼" - позволяет плотно закручивать муфту в подготовленное отверстие в стенке шита;
• Наружный диаметр: 41,2 мм - соответствует стандартному наружному диаметру металлорукава МРПИнг и аналогов;
• Номинальный диаметр: 41,2 мм - указывает на совместимость с рукавами этого же размера;
• Материал корпуса: ПВХ - устойчив к коррозии, химически инертен, не требует окраски;
• Длина резьбы: 17,5 мм - достаточна для прочного соединения с металлической крышкой или боковой стенкой шита;
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не предохраняет от воды или влаги;
• Диапазон рабочих температур: от –30 C до +75 C - работает в холодных помещениях и нагреваемых зонах;
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленным стандартам оформления.

Совместимость и монтаж

Муфта вводная МВП 32 рассчитана на установку с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦХ. Для монтажа необходимо просверлить в корпусе отверстие диаметром 41–42 мм, затем вкрутить муфту до упора. После этого металлорукав вставляется внутрь муфты и фиксируется гайкой или зажимом. Убедитесь, что резьба на корпусе шита имеет ту же величину - G 1¼".

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - изделие не предназначено для работы во влажных условиях или там, где возможны брызги воды. Не используйте муфту в местах с высокой запылённостью без дополнительной защиты. Температурный диапазон допускает применение в неотапливаемых помещениях зимой, но не рекомендован для открытых площадок без кожуха.

Преимущества

• Удобная установка благодаря стандартной резьбе - не требует специальных инструментов;
• ПВХ-корпус не ржавеет, не деформируется под нагрузкой и служит долго даже в агрессивной среде;
• Чёткая совместимость с популярными моделями металлорукава - минимизирует риск ошибки при комплектации;
• Не требует обслуживания и замены при нормальном режиме эксплуатации.

Ограничения применения

• Не предназначен для использования вне помещений - IP40 не защищает от влаги;
• Не применяется в взрывоопасных зонах - отсутствует сертификат взрывозащиты;
• Не совместим с металлорукавами меньшего диаметра - попытки насильственной установки повредят резьбу или корпус;
• Не следует использовать в качестве основного элемента кабельной защиты - только как переходник между рукавом и корпусом.

Примеры использования

• Подключение питания к станку через металлорукав МРПИнг INOX - муфта вводится в переднюю панель управления;
• Ввод сигнальных кабелей в распределительный щит на пищевом производстве - сочетание с Р3-ЦПнг-LS обеспечивает чистоту и долговечность;
• Фиксация кабельной трассы в цехе с повышенной вибрацией - ПВХ-муфта гасит механические колебания, не передавая их на провода.

Практические советы

• Перед установкой проверьте диаметр отверстия в корпусе - он должен быть чуть больше 41,2 мм, чтобы муфта легко вошла, но не болталась;
• Закручивайте муфту руками до упора, потом слегка подтяните ключом - перетягивание может растреснуть ПВХ;
• Если нужна герметизация от влаги - комбинируйте эту муфту с термоусадочным кольцом или силиконовым уплотнителем;
• Артикулы 49650 от Fortisflex и КВТ полностью взаимозаменяемы - можно заказывать поставки от обоих брендов без изменения проекта.
