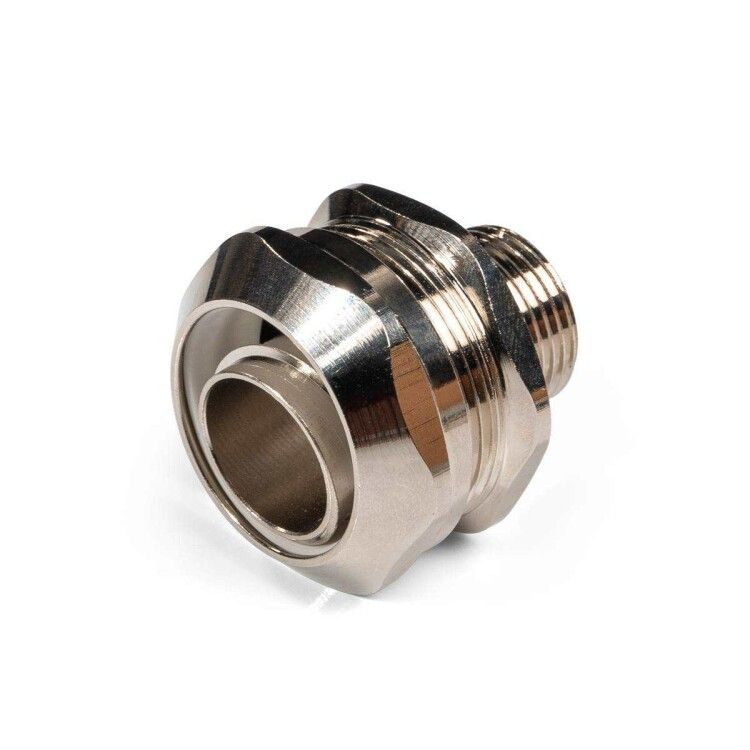

Муфта вводная для металлорукава латунная с метрической резьбой ВМ-Л-25-М32 - 88860 КВТ

Муфта вводная латунная ВМ-Л-25-М32 от Fortisflex и КВТ обеспечивает герметичный ввод кабеля, проложенного в металлорукаве, внутрь электрощитов и распределительных устройств. Латунная конструкция с никелевым покрытием и силиконовым уплотнителем гарантирует надёжную работу даже в агрессивной среде.

Назначение и область применения

Муфта вводная латунная ВМ-Л-25-М32 используется для вывода кабельных сборок из металлорукава в корпуса щитового оборудования - например, в распределительные шкафы, автоматические выключатели, частотные преобразователи. Применяется там, где требуется высокая степень защиты от пыли и влаги, а также механическая прочность соединения.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчив к коррозии, долговечен в условиях повышенной влажности и химических воздействий
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах, не трескается при заморозке
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип резьбы: М-метрическая по EN 60423 - совместима с европейскими стандартами металлических труб и фитингов
• Рабочая температура: от –60 C до +120 C - подходит для холодных складов, тепловых камер и промышленных зон с перегревом
• Диаметр ввода: 25 мм - рассчитана на металлорукава соответствующего внешнего диаметра
• Резьба: M32 - позволяет закрепить муфту в отверстие 32 мм в стенке щита

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-25-М32 совместима с большинством типов металлорукавов, включая:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц

При монтаже в металлорукав с ПВХ-изоляцией необходимо удалить пластиковую оболочку на глубину входа рукава - это предотвращает деформацию уплотнителя и обеспечивает плотное прилегание. Установка выполняется через подготовленное отверстие в корпусе щита; резьба M32 требует точного сверления и нарезки. Для герметизации используйте только оригинальный силиконовый уплотнитель - запрещено применять герметики на основе силикона или масел.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-25-М32 соответствует требованиям стандарта EN 60423 по метрической резьбе и обеспечивает класс защиты IP67, что подтверждает её безопасность для использования в помещениях с повышенной влажностью, на открытых площадках и в промышленных зонах с риском брызг воды или пылевой нагрузки.

Преимущества

• Никелированная латунь - не ржавеет, легко моется, не теряет форму при многократном демонтаже
• Силиконовый уплотнитель - работает при минусовых температурах, не течёт при нагреве, не стареет
• Высокая механическая прочность - выдерживает значительные усилия затяжки без повреждений
• Герметичность IP67 - исключает попадание влаги и пыли в щит, снижает риск короткого замыкания

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное погружение
• Не подходит для установки в местах с постоянным давлением выше атмосферного (например, гидроаккумуляторы)
• Запрещается использовать с неметаллическими гофрированными трубами (PVC, PE) - они не обеспечивают жесткого крепления
• Не рекомендуется для кабелей с внешним диаметром более 25 мм - возможен перегиб и повреждение жил

Примеры использования

• Подключение кабеля от двигателя к частотному преобразователю внутри щита управления
• Ввод силового кабеля в распределительный щит на производстве с высокой запылённостью
• Прокладка кабеля в холодильной камере - уплотнитель сохраняет эластичность при –40 C
• Монтаж в цехах пищевой промышленности - латунь легко дезинфицируется, не впитывает грязь

Практические советы

• Перед установкой проверьте соответствие внешнего диаметра металлорукава 25 мм - не используйте рукава с большим или меньшим размером
• При нарезке резьбы M32 в корпусе щита соблюдайте глубину не менее 10 мм - недостаточная резьба вызовет плохую герметизацию
• Затягивайте муфту равномерно, без перекоса - иначе уплотнитель будет продавливаться с одной стороны
• При использовании с нержавеющими металлорукавами (INOX) убедитесь, что резьба не имеет следов коррозии - латунь может подвергаться гальванической коррозии при контакте с алюминием
• Храните муфты в сухом месте - длительное воздействие влаги может оставить белые пятна на никеле, хотя это не влияет на функциональность
