Мультиметр 96х96мм трехфазный, вход 600В 5А, THD, RS485, МТ-96D - 51500DEK APC

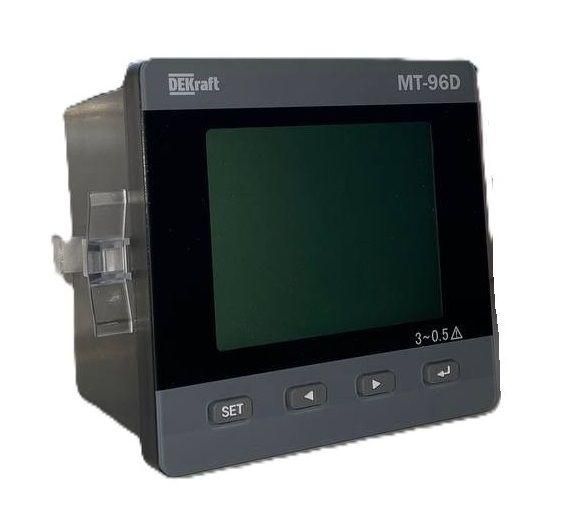

Мультиметр 96х96мм трехфазный, вход 600В 5А, THD, RS485, серия МТ-96D от DEKraft - компактный цифровой прибор для точного контроля параметров трёхфазной сети в промышленных системах. Устройство сочетает функции измерения, мониторинга и передачи данных через RS485, что делает его удобным решением для автоматизированных объектов.

Назначение и область применения

Мультиметр 96х96мм трехфазный, вход 600В 5А, THD, RS485, серия МТ-96D предназначен для постоянного наблюдения за состоянием трёхфазных электрических сетей с частотой 50 Гц. Подходит для установки на щитах управления, распределительных пунктах и автоматизированных системах. Применяется на производствах, в ЖКХ, на транспорте и в энергообъектах, где требуется контроль напряжения, тока, мощности, коэффициента мощности и гармонических искажений (THD).

Технические характеристики

• Форм-фактор: 96×96 мм, стандартная панельная установка
• Рабочее напряжение: до 600 В (переменный ток)
• Токовый вход: до 5 А (через внешние трансформаторы тока)
• Измеряемые параметры: напряжение, ток, частота, активная/реактивная/полная мощность, энергия, коэффициент мощности, THD
• Выход: интерфейс RS485 для передачи данных (Modbus RTU)
• Частота сети: 50 Гц
• Тип сигнала: переменный ток (AC)
• Обработка сигнала: цифровая дискретизация с фильтрацией и вычислениями

Совместимость и монтаж

Устройство устанавливается в панели с отверстием 92×92 мм. Для измерения тока выше 5 А необходимо использовать внешние трансформаторы тока (ТТ) с выходом 5 А. Клеммы для подключения проводов доступны сзади устройства. Интерфейс RS485 позволяет подключить прибор к SCADA-системам, PLC или компьютерам через последовательный адаптер. Питание прибора осуществляется от измеряемой сети - внешний источник не нужен.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для электрооборудования, установленным в странах СНГ. Работает в условиях промышленной среды. Защита корпуса - IP54 (защита от пыли и брызг воды). Нет встроенной защиты от перегрузок по напряжению - использование с ТТ и предохранителями обязательно.

Преимущества

• Одновременная регистрация нескольких параметров - не требует нескольких приборов
• Цифровая обработка снижает погрешность и исключает влияние помех
• RS485 обеспечивает удалённый мониторинг и интеграцию в системы автоматизации
• THD-измерение позволяет диагностировать качество электроэнергии
• Стандартный форм-фактор 96×96 мм совместим со многими существующими щитами

Ограничения применения

• Не работает с постоянным током - только переменный ток 50 Гц
• Требует внешних трансформаторов тока для измерения токов свыше 5 А
• Не имеет встроенного питания - зависит от наличия напряжения в сети
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - данные передаются только по RS485
• Не рассчитан на работу в условиях высокой вибрации или взрывоопасной среды

Примеры использования

• Контроль нагрузки на трёхфазном станке с ЧПУ
• Мониторинг качества электроэнергии в жилом комплексе
• Автоматическое управление кондиционерами по показаниям cosφ и THD
• Система учёта энергопотребления на участке цеха
• Подключение к диспетчерской системе здания через шину Modbus

Практические советы

• Перед монтажом проверьте соответствие класса точности ТТ и диапазона измерения - они должны совпадать с заявленными 5 А
• При использовании RS485 используйте экранированный кабель и соблюдайте полярность A/B
• Не подключайте устройство к цепям с напряжением выше 600 В - риск повреждения
• Для долговечной работы избегайте установки рядом с источниками сильных ЭМИ (частотники, сварочные аппараты)
• При замене старого аналогового прибора - убедитесь, что габариты и тип крепления совпадают
