Мультиметр 96х96мм трехфазный, вход 600В 5А, THD+multi-tariff, RS485+DO, МТ-96D - 51509DEK APC

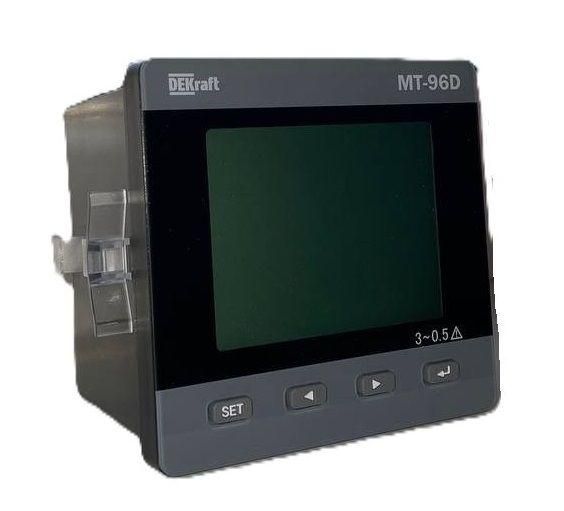

Мультиметр 96х96мм трехфазный МТ-96D от DEKRAFT предназначен для точного измерения и контроля электроэнергии в трёхфазных сетях до 600 В и 5 А. Устройство совмещает функции измерения основных параметров с передачей данных через RS485, что делает его удобным решением для систем учёта энергоресурсов на объектах с многотарифным режимом.

Назначение и область применения

Мультиметр 96х96мм МТ-96D применяется для постоянного мониторинга электрических параметров в трёхфазных цепях переменного тока частотой 50 Гц. Подходит для установки в щитовые шкафы промышленных объектов, ЖЭКов, коммунальных служб и автоматизированных систем управления энергопотреблением. Особенно эффективен там, где требуется учет энергии по нескольким тарифам и анализ качества сети - например, на производствах, тепловых пунктах, насосных станциях и распределительных устройствах.

Технические характеристики

• Габариты: 96×96 мм - стандартный формат для панельной установки;
• Рабочее напряжение: до 600 В (переменный ток);
• Номинальный ток: 5 А - подключается через внешние трансформаторы тока (ТТ);
• Измеряемые параметры: напряжение, ток, частота, активная/реактивная/полная мощность, энергия, коэффициент мощности;
• Функционал: расчет Total Harmonic Distortion (THD) - показатель искажений формы сигнала; многотарифный учёт (multi-tariff);
• Выходы: интерфейс RS485 для связи с АСУ ЭЭ и один дискретный выход (DO) для сигнализации или управления;
• Частота сети: 50 Гц - устройство рассчитано исключительно на российские и европейские стандарты питания.

Совместимость и монтаж

МТ-96D устанавливается в панели с отверстием 92×92 мм. Для работы требуются внешние трансформаторы тока класса точности не ниже 0,5S, соответствующие номинальному току 5 А. Клеммы для подключения проводов доступны сзади корпуса - рекомендуется использовать медные жилы сечением до 2,5 мм2. Интерфейс RS485 работает по протоколу Modbus RTU - совместим со всеми современными SCADA-системами. Дискретный выход DO можно программно настроить на аварийные события (например, перегрузка по току или высокий THD).

Безопасность и стандарты

Прибор соответствует требованиям безопасности для оборудования категории III по IEC 61010-1. Защита от случайного контакта обеспечена за счёт глубоко установленных клемм и пластикового корпуса повышенной прочности. Напряжения выше 600 В и токи свыше 5 А недопустимы - прямое подключение к таким цепям повредит устройство.

Преимущества

• Объединяет несколько функций в одном устройстве: измерение, анализ гармоник, учёт по тарифам и передача данных - снижает количество приборов в щите;
• Cтандартный размер 96×96 мм позволяет заменить аналогичные модели без изменения гнездовой части шкафа;
• RS485 + DO обеспечивают гибкую интеграцию в системы автоматизации без необходимости доработки;
• Цифровая обработка сигнала минимизирует погрешность измерений даже при нестабильном питании.

Ограничения применения

• Не постоянному току - только для переменного тока 50 Гц;
• Требует обязательного использования трансформаторов тока при измерении токов выше 5 А - нельзя подключать напрямую к силовым цепям;
• Отсутствует внутренний источник питания - нуждается во внешнем питании от контролируемой цепи (обычно 220 В или 380 В);
• Не имеет экрана с цветной подсветкой - информация выводится монохромным жидкокристаллическим дисплеем, плохо видимым при ярком свету.

Примеры использования

• На заводе: контроль потребления энергии на участках с ЧРП, фиксация потерь из-за высоких гармоник (THD > 10%)
• В ЖКХ: учёт электроэнергии по ночному и дневному тарифу в домашних щитах с выносом данных в Центр сбора информации
• На насосной станции: отслеживание нагрузки и своевременная сигнализация через DO при превышении порога тока
• В офисном здании: мониторинг баланса фаз и определение причин перегрева кабелей через анализ cosφ

Практические советы

• Перед монтажом проверьте соответствие класса точности трансформаторов тока - для точного учёта используйте ТТ 0,5S или лучше;
• При использовании RS485 соблюдайте полярность A/B и подключайте экранирующий провод к земле только на одной стороне (лучше - на контроллере);
• Для долговечности не допускайте попадания воды или пыли в открытый задний отсек - хотя IP-класс не указан, герметизация не предусмотрена;
• Если планируете масштабирование - выбирайте серию МТ-96D от DEKRAFT, так как все приборы семейства используют единый протокол и комплектацию клемм;
• Запрещено вскрытие корпуса пользователем - ремонт возможен только авторизованной сервисной службой.
