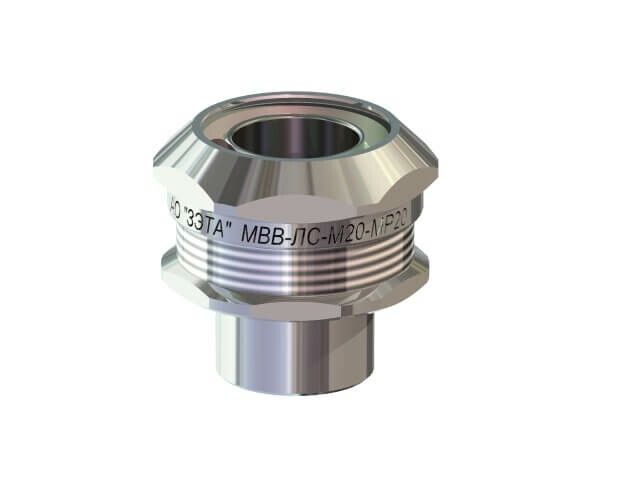

Муфта вводная МВВ-ЛС-М20-МР20 IP67 ГОФРОМАТИК с внутренней резьбой - zeta45277 ЗЭТА

Муфта соединительная МВВ-ЛС-М20-МР20 IP67 от ЗЭТА Новосибирск - это надёжный элемент для ввода кабеля в металлорукаве в электрооборудование с высокой степенью защиты. Применяется там, где важны герметичность, устойчивость к агрессивным средам и широкий температурный диапазон.

Назначение и область применения

Муфта соединительная МВВ-ЛС-М20-МР20 IP67 используется для безопасного вывода кабеля из металлического гофрированного рукава прямо в корпус оборудования. Подходит для установки в условиях повышенной влажности, запылённости, а также в агрессивных химических средах. Часто применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, насосных станциях, на объектах с морским климатом.

Технические характеристики

• Размер резьбы: M20×1,5 - внутренняя метрическая резьба для присоединения к корпусу оборудования;
• Степень защиты: IP67 - полная защита от пыли и возможность временного погружения в воду до 1 м на 30 минут;
• Номинальный диаметр: 20 мм - соответствует стандартному внешнему диаметру металлорукава;
• Материал корпуса: латунь с никелевым покрытием - устойчива к коррозии, механическому износу и химическим воздействиям;
• Материал уплотнения: силикон - сохраняет эластичность при экстремальных температурах от –60 C до +150 C;
• Конструкция: цельная - нет сварных швов, повышает долговечность и герметичность;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренных и холодных климатах, в том числе с перепадами температур и высокой влажностью;
• Рабочая температура: –60…+150 C - подходит для работы в суровых условиях, включая холодильные камеры и печи;
• Количество вводов: один - предназначен для одного кабеля в одном металлорукаве.

Совместимость и монтаж

Муфта соединительная МВВ-ЛС-М20-МР20 IP67 совместима с любым металлорукавом, имеющим наружный диаметр около 20 мм. Для монтажа требуется подготовить конец рукава - обрезать, зачистить и надеть на муфту. Комплект включает: корпус, оконцеватель для металлорукава, уплотнитель и накидную гайку. Все детали собираются вручную без специального инструмента. Резьба M20×1,5 позволяет плотно закрутить муфту в отверстие оборудования. Убедитесь, что посадочное отверстие имеет точно такую же резьбу - несовпадение приведёт к утечкам.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP67 и выдерживает длительную эксплуатацию в агрессивных средах: фенолах, спиртах, антифризах, соляных растворах, перекиси водорода и озоне. Может использоваться в морской и пресноводной среде. Климатическое исполнение УХЛ1 гарантирует работоспособность в регионах с холодным климатом согласно ГОСТ 15150.

Преимущества

• Высокая герметичность благодаря цельной конструкции и силиконовому уплотнению;
• Устойчивость к коррозии - никелированная латунь не ржавеет даже при постоянной влажности;
• Широкий рабочий температурный диапазон - подходит для экстремальных условий;
• Простота сборки - все компоненты входят в комплект, не требуют доп purchases;
• Подходит для замены старых моделей с аналогичной резьбой M20.

Ограничения применения

• Не предназначена для ввода кабелей без металлорукава - без гофры уплотнение не будет обеспечивать герметичность;
• Не рекомендовано использовать с пластиковыми или неметаллическими рукавами - они не обеспечивают достаточной жесткости для правильного крепления;
• Работает только с одиночным кабелем - нельзя ввести несколько проводов через одну муфту;
• При температурах выше +150 C возможна деформация силикона - не применять в зонах с локальным нагревом (например, рядом с тэнами).

Примеры использования

• Ввод кабеля питания в корпус частотного преобразователя на заводе;
• Подключение датчиков к щиту управления в рыбоперерабатывающем цеху;
• Прокладка сигнальных линий в морском контейнере с осушителем воздуха;
• Обвязка насосной станции в условиях повышенной влажности и солёного тумана.

Практические советы

• Перед монтажом проверьте внутреннюю резьбу на оборудовании - она должна быть точной M20×1,5; не используйте адаптеры, если есть риск потери герметичности;
• Плотно затягивайте накидную гайку руками - переусердствовать с ключом не стоит, чтобы не повредить силиконовый уплотнитель;
• Если планируете эксплуатацию ниже –40 C, убедитесь, что силикон не стал хрупким - перед установкой согрейте муфту до комнатной температуры;
• Для обслуживания легко демонтировать: открутите накидную гайку, выньте уплотнитель и оконцеватель - всё можно заменить без замены всей муфты;
• Артикул zeta45277 - это конкретная модель с силиконовым уплотнением. Если нужна резина МБС - запросите другую версию.
