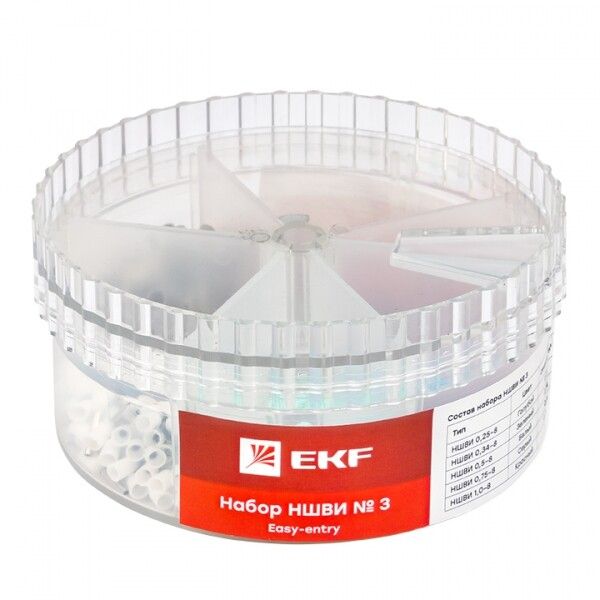

Набор НШВИ №3 (0,25-1мм2) EKF PROxima | nabor-nshvi-3

Набор наконечников штыревых винтовых изолированных №3 (0,25–1 мм2) от EKF предназначен для надёжного соединения проводов малого сечения с винтовыми зажимами. Этот набор сочетает удобство монтажа, безопасную изоляцию и совместимость с популярными клеммами, что делает его универсальным решением для слаботочных и силовых цепей.

Назначение и область применения

Набор наконечников штыревых винтовых изолированных №3 (0,25–1 мм2) используется для подготовки концов проводов перед подключением к винтовым клеммам. Подходит для работы с медными одножильными и многожильными проводами в диапазоне 0,25–1 мм2. Применяется в автоматике, панелях управления, бытовой и промышленной электронике, системах освещения, контроллеров, реле и других устройствах с компактными зажимами.

Технические характеристики

• Тип изделия: Комплект наконечников штыревых винтовых
• Диапазон сечений провода: 0,25–1 мм2
• Материал контакта: Медь, лужёная поверхность
• Изоляция: Да, термостойкая, безгалогенная
• Форма фланца: Трубчатая - обеспечивает плотное прилегание к зажиму
• Конструкция: Стандартная - с заходом жилы через открытый край
• Галогены: Отсутствуют - соответствует требованиям экологической безопасности

Совместимость и монтаж

Наконечники совместимы с большинством винтовых клемм, где допускается установка штыревых контактов. Диаметр штыря рассчитан на стандартные зажимы шириной до 4,8 мм. Для монтажа: зачистите провод на длину, равную глубине втулки; введите жилу в наконечник до упора; зажмите винтом до устойчивого контакта. Лужёная поверхность предотвращает окисление и улучшает проводимость даже при длительной эксплуатации.

Безопасность и стандарты

Изоляция выполнена из материала без содержания галогенов - при нагреве не выделяет токсичных паров. Соответствует требованиям к пожаробезопасности и экологии. Наконечники проходят контроль качества на соответствие ГОСТ Р 50030.5.2 и IEC 60947-1.

Преимущества

• Уникальная технология Easy Entry от EKF: жила легко вводится в наконечник без усилий - снижает риск повреждения провода и ошибок при монтаже
• Изолированная конструкция исключает случайные замыкания между соседними клеммами
• Лужёный контакт сохраняет хорошую проводимость при колебаниях температур и влажности
• Компактный набор экономит место в ящике инструментов и позволяет быстро выбрать нужный размер

Ограничения применения

Не предназначены для проводов сечением более 1 мм2 - возможна потеря контакта или деформация. Не рекомендованы для постоянного погружения в жидкости или высоких механических нагрузок. Не подходят для алюминиевых проводов - материал контакта оптимизирован только для меди. Температурный режим: от –40C до +105C - выход за эти границы может повредить изоляцию.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматизации
• Заводка проводов в клеммы PLC, реле времени, модульных устройств
• Сборка распределительных щитов с множеством слаботочных цепей
• Монтаж светильников и светодиодных лент с контроллерами

Практические советы

• Перед монтажом проверьте точное сечение провода - используйте микрометр, особенно для многожильных проводов
• Не перегибайте наконечник после установки - это может нарушить контакт внутри втулки
• При работе с многожильным проводом скрутите жилы перед введением в наконечник - так лучше сохраняется площадь контакта
• Выбирайте набор EKF PROxima - он гарантирует совместимость с другими элементами серии и долговечность в условиях повышенной влажности
• Храните набор в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить срок службы
