Набор СИЗ ( СИЗ-1 40шт, СИЗ-2 СИЗ-3 50 шт, СИЗ-4 15шт, СИЗ-5 10шт, Бита-2шт) EKF PROxima | plc-cc-n

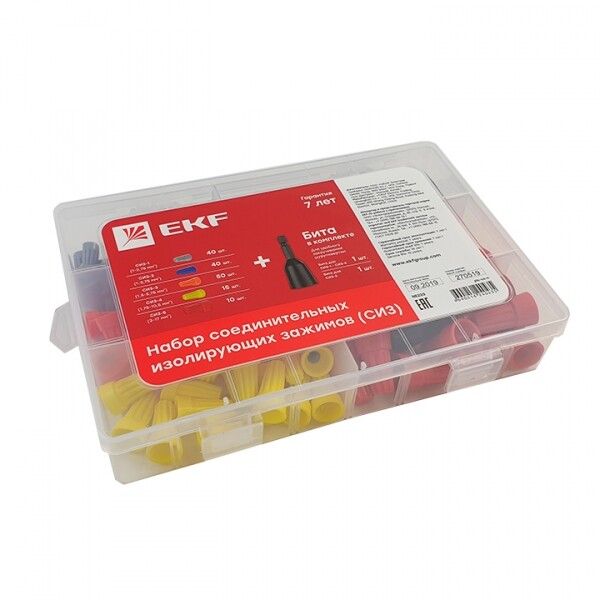

Набор средств индивидуальной защиты EKF plc-cc-n содержит комплект изолирующих зажимов СИЗ и биту для быстрого и безопасного соединения медных проводов в распределительных коробках, щитах и других точках монтажа.

Назначение и область применения

Набор средств индивидуальной защиты EKF plc-cc-n предназначен для создания надёжных электрических соединений между одножильными и многожильными медными проводами. Каждый зажим СИЗ служит одновременно и соединителем, и изолятором - после установки он герметично защищает место скрутки от доступа воздуха, влаги и случайного контакта. Применяются в бытовой и промышленной электропроводке: в распределительных щитах, на этажных щитках, при подключении светильников, розеток, автоматических выключателей и другого оборудования. Подходят для работы в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Максимальное рабочее напряжение: 400–690 В
• Количество типов зажимов в наборе: 5 видов (СИЗ-1, СИЗ-2, СИЗ-3, СИЗ-4, СИЗ-5)
• Общее количество зажимов: 155 штук (СИЗ-1 – 40 шт., СИЗ-2 – 40 шт., СИЗ-3 – 50 шт., СИЗ-4 – 15 шт., СИЗ-5 – 10 шт.)
• Подходящий диаметр провода: 0,66–2,76 мм
• Суммарное сечение соединяемых жил: 0,34–6 кв. мм
• Конструкция корпуса: прессованный огнеупорный ПВХ
• Внутренний элемент: анодированная коническая пружина
• Цвет: разноцветный (для различения по размеру)
• Количество бит: 2 шт. (для демонтажа и регулировки)

Совместимость и монтаж

Зажимы СИЗ совместимы исключительно с медными проводниками. Соединение алюминиевых, медно-алюминиевых или гибких многожильных проводов с тонкими жилами требует предварительной подготовки - скрутить жилы перед установкой зажима. Монтаж осуществляется путём навинчивания зажима на оголённую часть проводов до плотной фиксации. Для этого достаточно руками - инструмент не требуется. Бита в комплекте позволяет легко снимать зажим при необходимости замены или диагностики - она вставляется в углубление на вершине крышки и поворачивается против часовой стрелки. Нельзя использовать зажимы для соединения проводов большего сечения, чем указано - это снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Корпус зажимов изготовлен из самозагасающего огнеупорного ПВХ, соответствующего требованиям безопасности при возгорании. Все материалы прошли испытания на термическую стойкость и электроизоляционные свойства. Напряжение 400–690 В указывает на соответствие нормам для сетей TN-S/TN-C-S и IT в промышленных объектах. Однако сертификаты ГОСТ или IEC в предоставленных данных не указаны - рекомендуется проверять наличие документации на конкретную партию при крупном заказе.

Преимущества

• Не требуют сварки, пайки или болтов - экономят время при монтаже
• Устойчивы к вибрации и механическому воздействию благодаря внутренней пружине
• Защита от окисления - пружина покрыта антикоррозийным слоем
• Возможно многократное использование без повреждения проводов
• Яркая цветовая маркировка упрощает поиск нужного размера
• Высокая степень изоляции - можно применять даже в сырых местах

Ограничения применения

• Не подходят для соединения алюминиевых проводов
• Не допускают соединение более трёх проводов одного типа - возможна потеря эффективности пружины
• Не следует использовать там, где есть постоянное движение или частые изгибы проводов - зажим не рассчитан на динамические нагрузки
• Не применяются в цепях переменного тока выше 690 В
• Не рекомендуются для открытой прокладки вне помещений без дополнительной защиты от УФ-лучей и осадков

Примеры использования

• Подключение группы люминесцентных светильников в офисе через распределительную коробку
• Соединение фазных проводов в квартирном щите перед входным автоматом
• Объединение проводов питания насоса и управления в системе автополоса
• Переброска проводов при модернизации старой проводки без вскрытия стен

Практические советы

• Выбирайте размер СИЗ по максимальному суммарному сечению всех соединяемых жил - лучше взять чуть больше, чем меньше
• Перед установкой обязательно удалите всю изоляцию с концов проводов - хотя бы 8–10 мм
• Скрутите жилы руками перед навинчиванием зажима - это обеспечивает равномерное распределение усилия пружины
• Проверьте прочность соединения легким потягиванием каждого провода - если один выскальзывает, замените зажим на больший размер
• Храните набор в сухом месте - хоть материал и влагостойкий, длительное воздействие воды снижает срок службы
• Биту храните отдельно - её легко потерять, а без неё сложно снять зажим без повреждения корпуса
