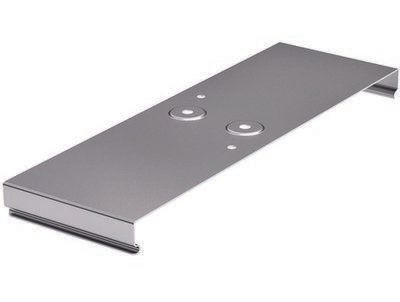

Накладка соединительная CGC для крышки осн. 150 DKC 37393HDZ ДКС

Накладка соединительная для крышки основания 150 горячеоцинкованная от DKC (ДКС), артикул 37393hdz, предназначена для надёжного соединения крышек лотков шириной 150 мм, особенно когда срезы не совпадают точно. Изделие выполнено из нержавеющей стали с горячим цинкованием — сочетает прочность и высокую коррозионную стойкость.

Назначение и область применения

Накладка соединительная для крышки основания 150 горячеоцинкованная используется для герметичного и механически прочного соединения двух частей крышки лотка, если они были отрезаны неровно или требуют компенсации зазора. Применяется в системах кабельных лотков S5 Combitech Специсполнение HDZ. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах с агрессивными средами — например, на пищевых производствах, химических объектах, в морских портах или на тепловых станциях.

Технические характеристики

• Размеры для лотка: 100×150 мм — соответствует стандартным крышкам лотков шириной 150 мм;
• Материал: нержавеющая сталь — обеспечивает долговечность и устойчивость к деформациям;
• Толщина материала: 1 мм — достаточна для жёсткости без избыточного веса;
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения) — создаёт толстый слой цинка, защищающий металл от коррозии;
• Поворотный механизм: да — позволяет регулировать угол установки для точного совмещения с кромками крышки;
• Огнестойкость: да — не поддерживает горение, сохраняет целостность при температурных нагрузках;
• Климатическое исполнение: УХЛ(1,5) — рассчитана на работу при температурах от −40°C до +40°C и в условиях повышенной влажности;
• Цвет: серый — единообразный внешний вид с другими элементами системы S5 Combitech.

Совместимость и монтаж

Накладка соединительная для крышки основания 150 горячеоцинкованная совместима исключительно с лотками серии S5 Combitech Специсполнение HDZ и аналогичными крышками шириной 150 мм. Монтаж выполняется винтовым способом: накладка фиксируется саморезами через предварительно просверленные отверстия в кромках крышки. Поворотный механизм позволяет выставить нужный угол перед затяжкой — это снижает риск перекоса и повреждения кромок. Для плотного контакта рекомендуется использовать саморезы с плоской головкой и шайбой, подходящие по диаметру отверстий (не менее M4).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в соответствии с ГОСТ 15150. Накладка не содержит токсичных материалов и безопасна при эксплуатации в закрытых и открытых помещениях.

Преимущества

• Высокая коррозионная стойкость благодаря двойной защите — нержавеющая сталь + горячее цинкование;
• Поворотный механизм упрощает выравнивание при монтаже на неровных срезах;
• Не требует сварки — сборка осуществляется болтовым соединением, что ускоряет работы и снижает риски повреждения покрытия;
• Сохраняет целостность при температурных колебаниях и влажности — идеально для агрессивных сред;
• Совместима с существующими решениями S5 Combitech — легко интегрируется в уже смонтированные системы.

Ограничения применения

• Не применяется для соединения лотков шириной более 150 мм — не обеспечит необходимую жёсткость;
• Не предназначен для использования в качестве несущего элемента — только для соединения крышек;
• Запрещено применять в средах с постоянным воздействием концентрированных кислот (например, HCl, H₂SO₄) — хотя цинк устойчив, длительный контакт с сильными кислотами разрушает покрытие;
• Не заменяет заводские соединители — работает только как заплатка на месте некачественного реза или модификации.

Примеры использования

• На заводе по производству продуктов питания — соединение крышек лотков в зоне мойки оборудования, где постоянно присутствует влага и моющие средства;
• На нефтеперерабатывающем предприятии — ремонт участка кабельного лотка после переоборудования, где срезы крышек оказались несовпадающими;
• На морском терминале — восстановление повреждённой крышки лотка, подвергающегося солевому туману;
• В распределительном щите на открытом воздухе — обеспечение герметичности при изменении геометрии крышки после демонтажа.

Практические советы

• Перед монтажом проверьте, чтобы кромки крышки имели одинаковую толщину — иначе накладка будет перекашивать;
• Используйте саморезы с антикоррозийным покрытием (например, Zn-Ni) — продлевает срок службы всей конструкции;
• После монтажа протрите место соединения сухой тряпкой — удалите следы брызг цинка или грязи, которые могут вызвать местную коррозию;
• Если требуется частая разборка — нанесите немного силиконовой смазки на резьбу саморезов — это облегчит последующий демонтаж;
• Не используйте этот элемент вместо основного соединителя между секциями лотка — он лишь дополняет, но не заменяет системные детали.
