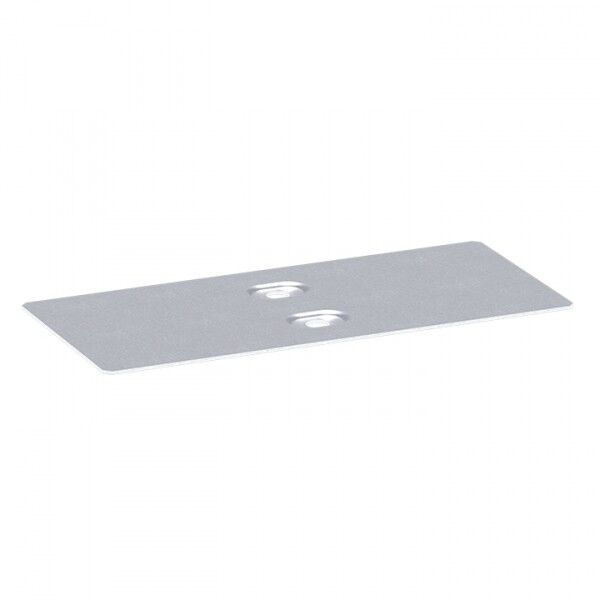

Накладка соединительная на основание EKF-Line PROxima 300 мм EKF no30010

Накладка на основание соединительная 300 мм от EKF - элемент системы EKF-Line для надежного соединения кабельных лотков шириной 300 мм. Изделие обеспечивает прочную механическую связь между секциями лотка с помощью винтового разъёма, сохраняя целостность кабельной трассы.

Назначение и область применения

Накладка на основание соединительная 300 мм используется исключительно для соединения двух участков кабельного лотка шириной 300 мм в одной плоскости. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей в помещениях и на объектах с высокой нагрузкой - например, на заводах, в распределительных пунктах, серверных и транспортных узлах. Подходит как для перфорированных, так и для неперфорированных лотков с крышкой или без неё.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 300 мм - совместима только с лотками этой ширины
• Тип соединения: Винтовой разъём - фиксация болтами, позволяет регулировать плотность стыка
• Материал: Сталь
• Покрытие: Оцинковано по методу Сендзимира - равномерное, адгезионное цинковое покрытие против коррозии
• Толщина материала: 0,8 мм - достаточна для жесткости, но требует осторожности при изгибах
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев
• Исполнение: Уголковый соединитель - форма профиля обеспечивает опору по двум сторонам лотка

Совместимость и монтаж

Накладка на основание соединительная 300 мм совместима только с лотками серии EKF-Line шириной 300 мм. Для установки требуется выровнять торцы лотков, совместить отверстия и закрутить болты через предварительно подготовленные отверстия в уголковом профиле. Монтаж выполняется снизу - накладка крепится к нижней поверхности лотка, не затрагивая верхнюю часть. Инструмент: ключ на 10–12 мм. Не используйте ударные отвертки - есть риск повредить резьбу в материале.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием по методу Сендзимира, что соответствует требованиям ГОСТ 14918 и ISO 1461 по защите от коррозии. Электрическая проводимость материала обеспечивает заземление всей кабельной трассы при правильном монтаже. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Высокая механическая прочность благодаря угловой форме и толщине 0,8 мм
• Защита от коррозии - цинкование Сендзимира устойчиво даже в условиях повышенной влажности
• Простота сборки - винтовое соединение не требует сварки или специальных инструментов
• Совместимость с другими элементами серии EKF-Line - можно комбинировать с переходниками, заглушками и кронштейнами
• Долгий срок службы - гарантия 3 года при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для соединения лотков под углом - только прямые стыки
• Не подходит для лотков других производителей - точные размеры и расположение отверстий рассчитаны под EKF-Line
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - цинк не выдерживает агрессивную химию
• Толщина 0,8 мм делает изделие чувствительным к деформации при неправильной транспортировке или избыточной нагрузке на край

Примеры использования

• Соединение двух участков лотка на производственной линии с большим количеством кабелей
• Расширение трассы в серверной комнате при модернизации оборудования
• Замена повреждённого участка кабельного лотка без демонтажа всей системы
• Формирование прямой трассы вдоль стен в административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - неровности снижают контакт и усиливают люфт
• Используйте болты с гроверами или пластиковыми шайбами - это предотвращает самопроизвольное ослабление
• Не затягивайте болты до упора - достаточно усилия, чтобы устранить зазор; переусилие может деформировать металл
• При работе в сыром помещении периодически осматривайте места соединений - хотя покрытие устойчиво, микротрещины возможны при механическом воздействии
• Артикул no30010 всегда указывает именно эту модель - не путайте с аналогами других серий или ширин
