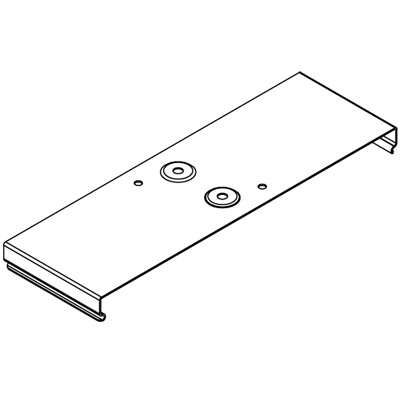

Накладка соединительная CGC для крышки осн. 200 цинк-ламель DKC 37394ZL ДКС

Накладка соединительная для крышки 200 цинк-ламельная от DKC (ДКС), артикул 37394zl, предназначена для герметичного соединения двух секций крышки шины или кабельного канала. Изделие обеспечивает механическую прочность и электрическую целостность соединения, сохраняя защитные свойства корпуса.

Назначение и область применения

Накладка соединительная для крышки 200 цинк-ламельная используется для соединения двух элементов крышек кабельных каналов или шинопроводов с шагом 200 мм. Применяется там, где требуется надёжное, не разборное соединение без нарушения степени защиты IP. Подходит для систем распределения электроэнергии в промышленных помещениях, на заводах, в логистических комплексах и объектах с высокой влажностью.

Технические характеристики

• Габариты: 100×200 мм - соответствует стандартному шагу крышек 200 мм;
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь оцинкованная - устойчивость к коррозии в условиях повышенной влажности;
• Покрытие: цинк/алюминий - антикоррозийное покрытие с долговечным сроком службы;
• Цвет: светло-серый - совпадает с цветовой гаммой большинства крышек DKC;
• Тип соединения: винтовое - фиксация болтами, позволяет собирать и демонтировать без повреждений;
• Тип изделия: продольный соединитель - предназначен для соединения вдоль оси канала, а не поперечно.

Совместимость и монтаж

Накладка 37394zl совместима с крышками кабельных каналов и шинопроводов DKC серии CGC с шагом 200 мм. Для установки необходимо:

• Выровнять кромки двух смежных крышек;
• Уложить накладку сверху по всей длине стыка;
• Закрепить с помощью винтов через предварительно просверленные отверстия (винты не входят в комплект);
• Проверить плотность прилегания - зазоры исключают попадание пыли и влаги.

Рекомендуется использовать винты M4 или M5 с подходящей длиной - не более 8–10 мм, чтобы не задеть внутренние элементы шинопровода.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от внешних воздействий, применяемым в промышленных электротехнических системах. Хотя сертификация по ГОСТ или IEC не указана, материал и исполнение обеспечивают соответствие уровню защиты IP65–IP67 при правильной сборке с другими элементами системы.

Преимущества

• Оцинкованная сталь - устойчива к ржавчине даже в агрессивных средах;
• Ламельная форма - равномерно распределяет нагрузку по длине соединения;
• Винтовое крепление - позволяет проводить ремонт или замену без замены всей крышки;
• Цветовое соответствие - не бросается в глаза, выглядит как единая часть конструкции;
• Простота монтажа - требует минимум инструментов и времени.

Ограничения применения

• Не применяется для поперечных соединений - только продольное расположение;
• Не рассчитана на высокие токовые нагрузки - не является токоведущим элементом;
• Не подходит для наружной установки без дополнительной защиты от УФ-излучения - покрытие не предназначено для длительного прямого солнца;
• Требует точного выравнивания кромок крышек - перекосы снижают эффективность герметизации.

Примеры использования

• Соединение участков шинопровода в цехе с частыми мойками оборудования;
• Устройство длинных трасс кабельных каналов в логистических терминалах;
• Обустройство электрощитовых помещений с необходимостью модульного расширения;
• Монтаж в пищевой промышленности - благодаря антикоррозийному покрытию легко моется.

Практические советы

• Перед монтажом проверьте, что крышка имеет тот же профиль и шаг - 200 мм - иначе накладка не будет плотно прилегать;
• Используйте антивибрационные шайбы при установке вибрирующего оборудования - это продлит срок службы крепления;
• При необходимости можно закрасить накладку краской, совпадающей с окружением - но не используйте масляные составы, они разъедают цинк;
• Артикул 37394zl - всегда заказывайте в паре с основными элементами системы, чтобы избежать проблем с совместимостью;
• Эта накладка для крышки 200 цинк-ламельная - не заменяет герметик, но усиливает его действие; при высоких требованиях к герметичности дополняйте стык силиконовым уплотнителем.
