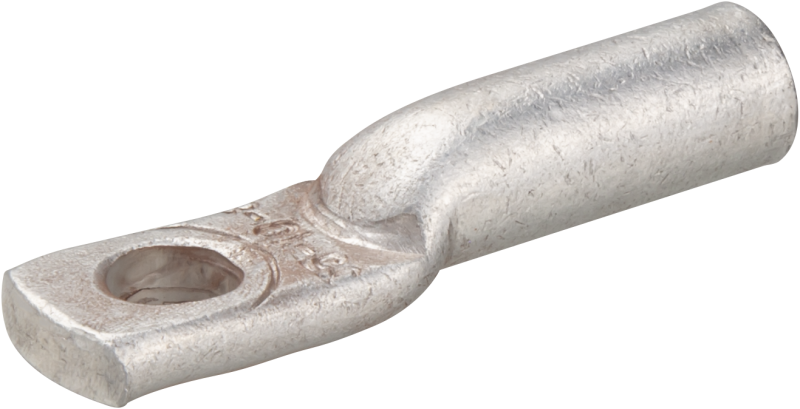

Наконечник 80 207 NET-ТА-185-16-19 алюм. (уп.10шт) Navigator 80207

Наконечник кабельный обжимной алюминиевый NET-ТА-185-16-19 80 207 (упаковка 10 шт) предназначен для надёжного соединения алюминиевых проводов с контактными элементами - зажимами, болтовыми соединениями или шинами. Бренд Navigator предлагает эту модель как часть серийной линейки NET-ТА, ориентированную на промышленные и энергетические объекты.

Назначение и область применения

Этот наконечник используется для оконцевания алюминиевых жил кабелей сечением до 185 мм2. Он обеспечивает прочное и долговечное соединение при подключении к оборудованию: автоматическим выключателям, рубильникам, трансформаторам, распределительным щитам и шинопроводам. Подходит для установки в условиях повышенной влажности, на улице и внутри помещений.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Сечение кабеля: 185 мм2 - соответствует крупному алюминиевому проводу, используемому в силовых цепях
• Диаметр отверстия: 16 мм - совместим с болтами М16
• Общая длина: 80 мм - позволяет удобно выполнять обжим и фиксацию
• Форма: трубчатая, с гладкой поверхностью - оптимальна для равномерного обжима
• Упаковка: 10 штук в одной упаковке - экономичная партия для массового монтажа

Совместимость и монтаж

Наконечник NET-ТА-185-16-19 80 207 совместим с обжимными клещами, имеющими матрицу для алюминиевых наконечников сечением 185 мм2 и диаметром отверстия 16 мм. Перед обжимом необходимо зачистить изоляцию кабеля на длину, равную глубине гильзы наконечника - около 40–50 мм. Обжим выполняют двумя-тремя ударами клещей по всей длине гильзы, чтобы добиться плотного контакта без повреждения металла. Убедитесь, что после обжима провод полностью заполнен внутреннюю полость - это исключает перегрев.

Преимущества

• Алюминиевая основа снижает вес по сравнению с медными аналогами - важно при больших объемах монтажа
• Стандартная форма и размеры обеспечивают универсальную совместимость с большинством клемм и зажимов
• Гладкая поверхность минимизирует риск повреждения изоляции при сборке
• Упаковка по 10 шт. снижает стоимость единицы и упрощает хранение и учет

Ограничения применения

• Не применяется для меди - алюминиевые наконечники нельзя использовать с медными проводами без переходных элементов
• Не предназначены для частых механических нагрузок или вибраций - требуют надёжной фиксации
• Работают при температуре до +80 C; при более высоких температурах возможна потеря прочности соединения
• Не подходят для подключения к клеммам с меньшим диаметром отверстия - требуется точное соответствие М16

Примеры использования

• Подключение алюминиевой шины к входному автомату в распределительном щите 10 кВ
• Завершение фазного провода в трансформаторной подстанции
• Присоединение кабеля к шинопроводу в промышленном цехе
• Монтаж заземления на опоре ЛЭП с использованием болтового соединения

Практические советы

• Перед монтажом проверьте, что диаметр болта точно соответствует 16 мм - даже небольшое отклонение вызывает плохой контакт
• Используйте только специализированные обжимные клещи для алюминия - обычные клещи для меди могут деформировать наконечник
• После обжима осмотрите место соединения: если видны трещины или расслоение - замените наконечник
• Храните в сухом месте - хотя алюминий устойчив к коррозии, длительное воздействие влаги может ослабить контакт
• Для многожильных проводов перед обжимом слегка сплющите жилы - так они лучше войдут в гильзу
