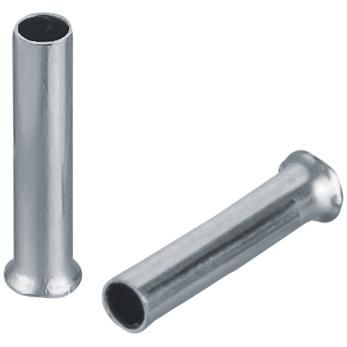

Наконечник 93 599 NET-NSHV-1.5-8 (уп.50шт) NAVIGATOR 93599

Наконечник NET-NSHV-1.5-8 от бренда Navigator предназначен для надёжного соединения одножильного провода сечением 1,5 мм2 с болтовыми зажимами. Артикул 93599 относится к серии NET-NSHV - линейке наконечников, оптимизированным для промышленной автоматизации и распределительных устройств.

Назначение и область применения

NET-NSHV-1.5-8 используется для создания прочного и долговечного электрического контакта между медным проводом и клеммой. Подходит для подключения к болтовым зажимам с диаметром штыря 8 мм. Применяется в щитах управления, на станках, конвейерах, системах освещения и других устройствах, где требуется надёжный контакт без пайки.

Технические характеристики

• Материал: медь, омеднённая поверхность
• Сечение провода: 1,5 мм2
• Диаметр отверстия: 8 мм
• Тип наконечника: трубчатый, с изоляцией
• Цвет изоляции: красный (стандарт для сечения 1,5 мм2)

Совместимость и монтаж

NET-NSHV-1.5-8 совместим с болтовыми зажимами диаметром 8 мм. Для установки зачищается провод на длину, соответствующую глубине гильзы наконечника (обычно около 10–12 мм). Наконечник насаживается на жилу и обжимается специальным инструментом - клещами с матрицей для трубчатых наконечников. Обжим должен быть равномерным, без трещин и перекосов. Не допускается использование плоскогубцев - это снижает надёжность контакта.

Преимущества

• Омеднённая поверхность улучшает проводимость и предотвращает окисление
• Изоляция защищает от случайного замыкания и механических повреждений
• Стандартная цветовая маркировка позволяет быстро определить сечение провода
• Высокая механическая прочность при обжиме обеспечивает стабильный контакт даже при вибрациях

Ограничения применения

• Не предназначена для многожильных проводов - требует использования наконечников типа NSVI
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или высоких температур выше +105 C
• Запрещено использовать с болтами меньшего диаметра - риск повреждения наконечника или плохого контакта

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в распределительном щите
• Присоединение проводов к клеммам частотного преобразователя
• Фиксация проводов питания на терминалах пускателей и реле
• Установка в цепях управления станков с ЧПУ

Практические советы

• Перед обжимом проверьте, что зачищенная часть провода полностью помещается внутри гильзы - не должно быть торчащих жил
• Обжимайте наконечник NET-NSHV-1.5-8 только инструментом с подходящей матрицей - используйте метки на клещах для сечения 1,5 мм2
• После монтажа потяните за провод - он не должен выскальзывать из наконечника
• Для длительной работы в агрессивной среде (влажность, химические пары) дополнительно смажьте контактную поверхность антиоксидантной пастой
