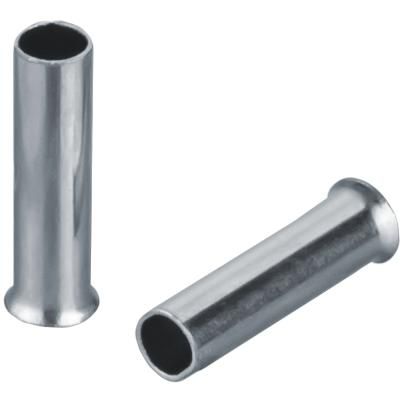

Наконечник 93 600 NET-NSHV-2.5-8 (уп.50шт) NAVIGATOR 93600

Наконечник NET-NSHV-2.5-8 (упаковка 50 шт) от бренда Navigator предназначен для надёжного соединения медных проводов сечением 2,5 мм2 с болтовыми зажимами. Упаковка содержит 50 единиц - оптимальный объём для частых работ на объектах.

Назначение и область применения

Наконечник NET-NSHV-2.5-8 используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммам, контактным площадкам или болтовым соединениям. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования. Подходит для установки в автоматических выключателях, контакторах, клеммниках с диаметром зажима до 8 мм.

Технические характеристики

• Материал: медь, омеднённая поверхность
• Сечение провода: 2,5 мм2
• Диаметр зажима: 8 мм
• Общая длина: около 24 мм
• Длина трубы: 14 мм
• Упаковка: 50 штук в одной упаковке
• Серия: NET-NSHV

Совместимость и монтаж

Наконечник NET-NSHV-2.5-8 совместим с любыми болтовыми зажимами, соответствующими диаметру 8 мм. Для монтажа используйте обжимной инструмент с матрицей для наконечников типа NSHV. Обжим должен быть равномерным - не допускайте перекоса или повреждения изоляции провода. Перед обжимом зачистите жилу на длину 10–12 мм, чтобы она полностью вошла в трубку наконечника.

Преимущества

• Омеднённая поверхность снижает сопротивление и предотвращает окисление
• Стандартная форма NSHV обеспечивает плотную посадку в клеммах
• Высокая механическая прочность после обжима
• Удобная упаковка - 50 штук позволяют хранить запас без лишней траты места

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна коррозия и плохой контакт
• Не подходят для высокочастотных или импульсных цепей без дополнительной проверки
• Рабочий температурный диапазон ограничен материалом изоляции - не использовать выше +105 C
• Запрещено использование без обжима - просто вставленный наконечник не гарантирует надёжность

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите
• Фиксация фазных и нулевых проводов в клеммниках станков
• Соединение проводов с контактными группами реле и стартеров
• Монтаж в системах автоматизации с частыми включениями/выключениями

Практические советы

• Перед закупкой проверьте диаметр болта или зажима - он должен точно соответствовать 8 мм
• Используйте только обжимные клещи с правильной матрицей - некачественный обжим вызывает нагрев и выход из строя
• Храните наконечники в сухом месте - даже омеднённая медь может окисляться при повышенной влажности
• Для массового монтажа удобнее заказывать сразу упаковку из 50 шт - экономится время на подборе и минимизируется риск перебора
