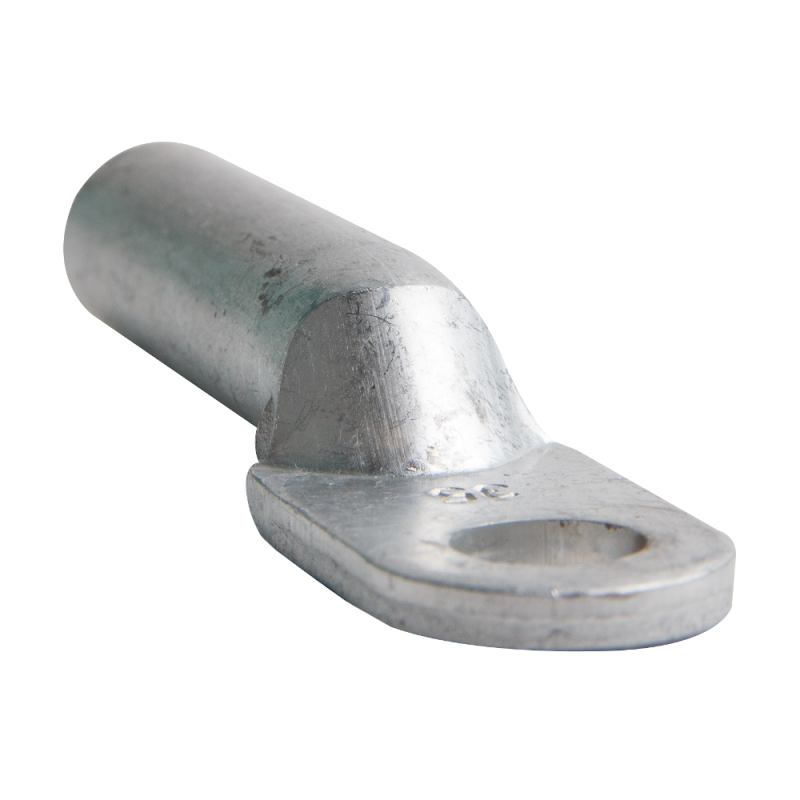

Наконечник алюминиевый L-DL-185-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 185 мм2 через опрессовку. Применяется в распределительных устройствах до 10 кВ, особенно там, где важна устойчивость к перепадам температур и долговечность контакта. Этот наконечник - часть серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник алюминиевый L-DL-185-12 КЭАЗ используется для оконцевания алюминиевых токоведущих жил после удаления изоляции. Подходит для монтажа в силовых цепях высокого напряжения - например, на шинах распределительных устройств, в коммутационной аппаратуре, на входах трансформаторов и реакторов. Обеспечивает механическую прочность и электрический контакт при работе под нагрузкой до 10 кВ.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 185 мм2
• Диаметр отверстия: 12 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглое
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый L-DL-185-12 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2. Для установки требуется специальный пресс с матрицей, соответствующей форме и размеру гильзы. Диаметр отверстия 12 мм позволяет использовать болтовые соединения стандартного размера M12. Убедитесь, что зона зачистки провода соответствует глубине гильзы - недостаточная зачистка снижает качество опрессовки.

Безопасность и стандарты

Изделие соответствует требованиям к применению в сетях до 10 кВ. Отсутствие покрытия требует контроля условий эксплуатации - в условиях повышенной влажности или агрессивной среды рекомендуется дополнительная защита контактов (например, смазкой или термоусадкой). Материал - алюминий - обеспечивает хорошую проводимость, но менее устойчив к окислению, чем медные аналоги.

Преимущества

• Высокая механическая прочность благодаря плотной опрессовке и короткой форме гильзы
• Стабильная работа при экстремальных температурах - от минус 40 до плюс 80 градусов
• Поддерживает широкий диапазон сечений проводов (16–300 мм2), что повышает универсальность
• Произведён на заводе КЭАЗ - известном производителе оборудования для энергообъектов

Ограничения применения

• Не применяется для меди или медно-алюминиевых проводов - материал несовместим
• Без покрытия - не рекомендован для открытых участков с высокой влажностью, соленым воздухом или химически активными средами без дополнительной защиты
• Не предназначен для многократного демонтажа - опрессовка является одноразовой операцией

Примеры использования

• Оконцовка фазных жил кабелей на шинах РУ 6(10) кВ
• Подключение алюминиевых проводов к выводам масляных выключателей
• Соединение с ответвительными муфтами в воздушных линиях электропередачи
• Монтаж в трансформаторных подстанциях с алюминиевой системой шин

Практические советы

• Перед опрессовкой обязательно зачистите жилу до металлического блеска - оксидная плёнка снижает проводимость
• Выбирайте пресс с подходящими матрицами - для этого наконечника нужна форма, соответствующая круглому сечению и длине гильзы
• Проверьте соответствие диаметра отверстия (12 мм) болтам или зажимам, которые будут использоваться - не все клеммы подходят
• При длительной эксплуатации в сыром климате используйте антиоксидантную смазку типа «Контактол» или термоусадочные трубки
• Артикул 278152 - точный идентификатор для заказа запчастей; сохраняйте его при замене или пополнении запасов
