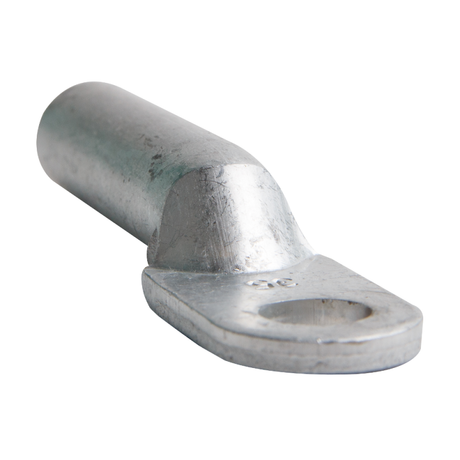

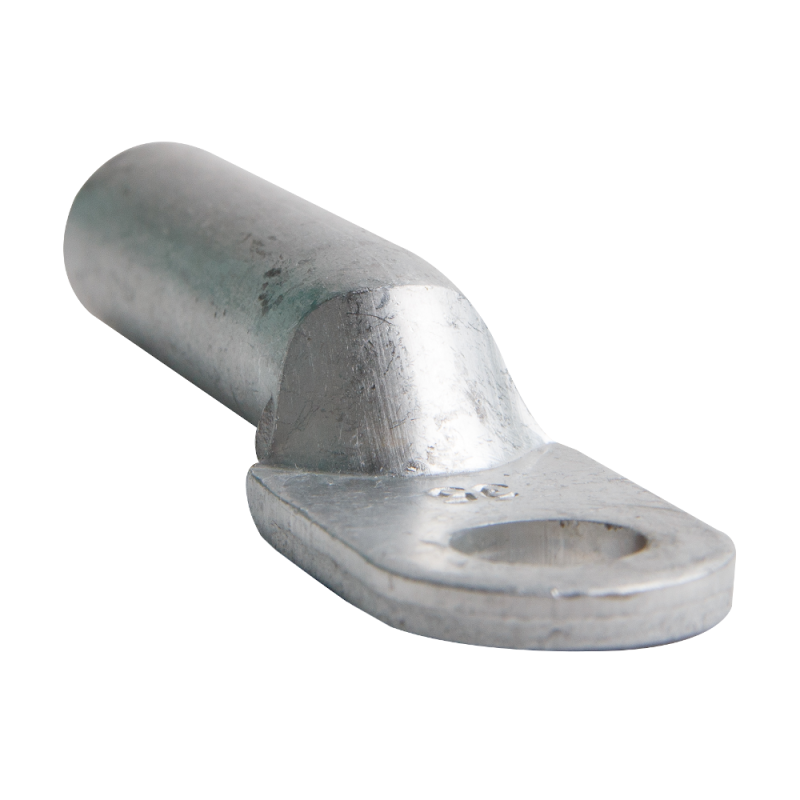

Наконечник алюминиевый OptiKit L-DL-300-16 | 278154 КЭАЗ

Наконечник алюминиевый L-DL-300-16 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением от 16 до 300 мм2 на напряжение до 10 кВ. Этот наконечник применяется в распределительных устройствах, трансформаторах и других высоковольтных системах, где требуется прочная и долговечная контактная группа. Бренд КЭАЗ известен качеством продукции для энергетических объектов, а артикул 278154 соответствует сериям OptiKit L/C.

Назначение и область применения

Наконечник алюминиевый L-DL-300-16 КЭАЗ используется для оконцевания алюминиевых жил после удаления изоляции. Применяется там, где необходимо обеспечить механическую прочность и хороший электрический контакт при высоких нагрузках. Подходит для установки в коммутационных аппаратах, шинах, зажимах оборудования на подстанциях, в силовых щитах и на воздушных линиях до 10 кВ.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 300 мм2 (работает с проводами от 16 до 300 мм2)
• Материал: Алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Диаметр отверстия: 6 мм - совместим с болтами М6
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения
• Диапазон рабочих температур: от -40 C до +80 C - выдерживает экстремальные климатические условия
• Форма гильзы: Короткая - компактная конструкция, удобна для плотной укладки в ограниченном пространстве
• Форма поперечного сечения: Круглая - обеспечивает равномерное распределение давления при опрессовке
• Покрытие: Без покрытия - требует защиты от внешней среды при открытой установке
• Цвет: Серый - стандартный цвет алюминиевой поверхности

Совместимость и монтаж

Наконечник алюминиевый L-DL-300-16 КЭАЗ монтируется методом опрессовки специальными клещами с матрицей, подходящей для сечения 300 мм2. Убедитесь, что инструмент имеет достаточную мощность - маленькие клещи не справятся с таким сечением. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или слабых участков. Открытые части наконечника рекомендуется изолировать термоусаживаемыми трубками или герметиками, особенно при использовании вне закрытых корпусов.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электрических установках до 10 кВ. Произведён в соответствии с технологическими стандартами КЭАЗ, обеспечивающими соответствие ГОСТ Р 50950 и другим отраслевым нормам для наконечников. Не содержит свинца и других запрещённых веществ. Работает безопасно при соблюдении правил монтажа и допустимых температурных режимов.

Преимущества

• Высокая проводимость алюминия снижает потери энергии при передаче тока
• Короткая форма гильзы экономит место в распределительных камерах
• Узкий диапазон сечений (16–300 мм2) гарантирует точное соответствие провода
• Стандартный диаметр отверстия 6 мм позволяет использовать распространённые болты М6
• Работоспособность при низких температурах (-40 C) делает его пригодным для холодных регионов

Ограничения применения

• Не предназначена для медных проводов - использование с медью вызывает гальваническую коррозию
• Отсутствие покрытия требует дополнительной защиты от влаги и химически активной среды
• Не подходит для частых разъединений - опрессовка является одноразовым соединением
• Не следует применять в местах с постоянным воздействием солёной воды или агрессивных паров без дополнительной изоляции

Примеры использования

• Подключение алюминиевого кабеля 3×300 мм2 к шине в КРУ 10 кВ
• Завершение фазных жил на входе в масляный трансформатор
• Соединение алюминиевого провода с зажимом заземления в распределительном пункте
• Монтаж на воздушных линиях 6–10 кВ в регионах с суровым климатом

Практические советы

• Перед монтажом обязательно зачистите жилу до металлического блеска - оксидная плёнка снижает контакт
• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 300 мм2 - недостаточное давление приведёт к плохому контакту
• Проверяйте посадочный диаметр отверстия (6 мм) перед покупкой болтов - не все крепёжные элементы имеют стандартный шаг резьбы
• При работе на открытом воздухе используйте термоусаживающие колпачки или герметичные кожухи - даже без покрытия изделие служит долго при правильной защите
• Храните наконечники в сухом месте - длительное воздействие влаги может вызвать поверхностную коррозию алюминия
