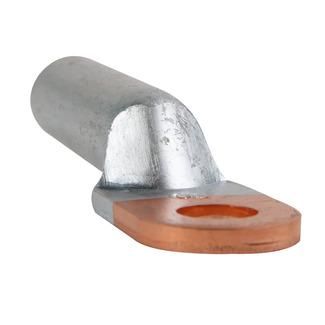

Наконечник алюмомедный OptiKit L-DTL-300-18 | 278179 КЭАЗ

Наконечник алюмомедный L-DTL-300-18 КЭАЗ предназначен для надёжного соединения алюминиевых и медных проводников в силовых цепях до 10 кВ. Этот элемент используется при опрессовке зачищенных проводов сечением до 300 мм2 и обеспечивает устойчивый контакт без перегрева, что снижает риск аварий. Продукт из серии OptiKit L/C от КЭАЗ соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Наконечник алюмомедный L-DTL-300-18 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2 перед подключением к медным шинам, зажимам или оборудованию. Он исключает прямой контакт алюминия и меди, предотвращая электрохимическую коррозию и перегрев. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на вводах в здания, а также в промышленном оборудовании - станках, щитах, системах освещения высокой мощности.

Технические характеристики

• Номинальное поперечное сечение: 300 мм2 - рассчитан на максимальную нагрузку, соответствующую этому значению;
• Материал: комбинированный - алюминиевая часть для контакта с алюминиевым проводом, медная - для подключения к медным шинам;
• Диаметр отверстия: 8 мм - совместим с болтами М8 и аналогичными креплениями;
• Номинальное напряжение: 10 000 В - допустимо использование в сетях до 10 кВ;
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и нагретые помещения;
• Форма гильзы: короткая - компактная конструкция, удобна для плотной укладки в ограниченном пространстве;
• Форма поперечного сечения: круглая - обеспечивает равномерное распределение давления при опрессовке;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации;
• Цвет: серый - визуально отличается от медных и алюминиевых наконечников других типов.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-300-18 КЭАЗ монтируется методом опрессовки специальными клещами с матрицей, подходящей для сечения 300 мм2. Перед монтажом необходимо полностью удалить изоляцию с провода, зачистить поверхность алюминия до металлического блеска и нанести тонкий слой контактной смазки (например, АЛТАГ-1). Гильзу следует вставлять на провод так, чтобы он входил до упора. После опрессовки проверьте прочность соединения - провод не должен выскальзывать. Убедитесь, что диаметр отверстия 8 мм соответствует используемому болтовому креплению. Нельзя использовать этот наконечник для многожильных проводов без предварительной прессовки жил в одножильную форму.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385–84 и ГОСТ 23286–84 для наконечников алюмомедных. Произведён на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Наконечник L-DTL-300-18 КЭАЗ прошёл испытания на термостойкость, механическую прочность и электрическую целостность при номинальном напряжении 10 кВ. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Устраняет проблему гальванопары между алюминием и медью - снижает риск окисления и повышенного сопротивления;
• Высокая теплопроводность материала минимизирует нагрев в месте соединения;
• Короткая форма гильзы экономит место в щитах и распределительных камерах;
• Стандартный диаметр отверстия 8 мм обеспечивает универсальность крепления;
• Широкий температурный диапазон делает изделие пригодным для использования вне помещений и в условиях переменного климата.

Ограничения применения

• Не предназначена для работы в средах с постоянным воздействием воды, химикатов или солёного воздуха - отсутствие покрытия делает её уязвимой к коррозии;
• Не рекомендуется применять для проводов сечением менее 16 мм2 - возможен недостаточный контакт и перегрузка;
• Не подходит для частых вибраций без дополнительной фиксации - при длительной механической нагрузке возможно ослабление соединения;
• Требует точного подбора инструмента для опрессовки - некорректное усилие приведёт к трещинам или плохому контакту.

Примеры использования

• Подключение алюминиевого кабеля 300 мм2 к медной шине в КРУ 10 кВ;
• Оконцевание фазного провода на вводе в промышленный цех с использованием болта М8;
• Соединение алюминиевой жилы кабеля с медным зажимом в трансформаторной будке;
• Монтаж в распределительных пунктах на объектах ЖКХ, где используются старые алюминиевые сети.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 300 мм2 - и не используйте наконечник для меньших сечений даже “на всякий случай”;
• Используйте только инструменты с матрицами, указанными производителем для этого типа наконечника - KЭАЗ рекомендует клещи серии OPTI-KR;
• При работе на открытом воздухе после монтажа обработайте соединение герметиком или термоусадочной трубкой для защиты от влаги;
• Храните наконечники в сухом месте - даже без покрытия они сохранят работоспособность, если не подвергаются конденсату;
• При замене старого наконечника - обязательно проверяйте состояние медной части: следы потемнения или трещины - сигнал к отказу от использования.
