Наконечник алюминиевый OptiKit L-DL-70-12 | 278148 КЭАЗ

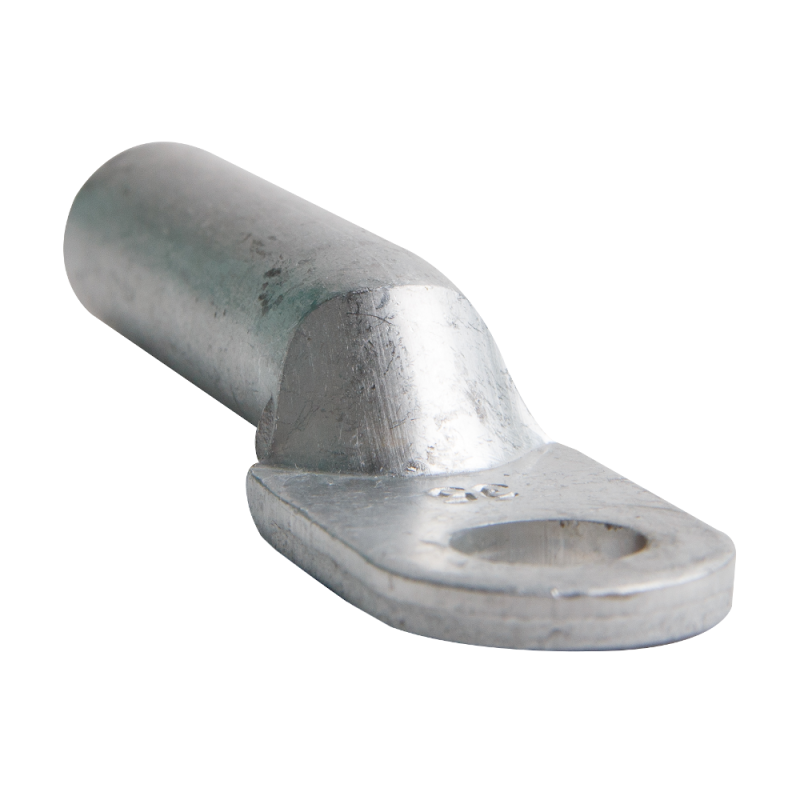

Наконечник алюминиевый L-DL-70-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 70 мм2 через опрессовку, обеспечивая электрический контакт на напряжение до 10 кВ. Этот элемент из серии OptiKit L/C от КЭАЗ применяется в распределительных сетях, трансформаторных подстанциях и на силовых участках промышленного оборудования.

Назначение и область применения

Наконечник алюминиевый L-DL-70-12 КЭАЗ используется для оконцевания алюминиевых жил после удаления изоляции. Он позволяет безопасно подключить провод к зажимам аппаратов, шинам, коммутационному оборудованию или другим контактным поверхностям. Применяется в высоковольтных системах до 10 кВ, где требуется прочное и долговечное соединение - например, в кабельных ответвлениях, трансформаторах, ячейках КРУ, воздушных линиях и на подстанциях.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 70 мм2
• Диаметр отверстия: 12 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от -40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглое
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый L-DL-70-12 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2. Для установки необходимо:

• Зачистить жилу от изоляции на длину, соответствующую глубине гильзы (обычно 25–30 мм);
• Вставить жилу в гильзу до упора;
• Обжать специальным прессом с матрицей, подходящей под диаметр 12 мм и форму короткой гильзы.

Не используйте плоскогубцы или другие нештатные инструменты - некорректная опрессовка снижает механическую прочность и увеличивает переходное сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электрических сетях до 10 кВ. Материал - алюминий - обеспечивает достаточную проводимость и термостойкость. Отсутствие покрытия требует контроля условий эксплуатации: в агрессивной среде (высокая влажность, химические пары) рекомендуется дополнительная защита контактов.

Преимущества

• Высокая механическая прочность после опрессовки благодаря плотному контакту между жилой и гильзой;
• Стабильная электропроводность при длительной нагрузке в широком диапазоне температур;
• Простота монтажа и совместимость с типичными пресс-клещами для алюминиевых наконечников;
• Произведён на заводе КЭАЗ - известном производителе комплектующих для энергетики.

Ограничения применения

• Не предназначена для медных проводов - использование с медью вызывает гальваническую коррозию;
• Не следует использовать в условиях постоянного воздействия воды или агрессивных химикатов без внешней защиты (например, термоусадочных трубок или герметиков);
• Подходит только для круглых жил; несовместим с многожильными проводами с фланцевой формой или прямоугольным сечением;
• Гильза имеет ограниченную длину - не подходит для сложных схем с необходимостью длинного запаса жилы.

Примеры использования

• Подключение алюминиевого кабеля 70 мм2 к шине в ячейке КРУ-10 кВ;
• Оконцевание фазного провода перед присоединением к выводу трансформатора;
• Соединение алюминиевой жилы с болтовым зажимом на опоре ВЛ-10 кВ;
• Монтаж в цепях питания промышленных насосов, вентиляторов и конвейеров с алюминиевой проводкой.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - допускается +-10%, но лучше брать точное совпадение (70 мм2);
• При работе в холоде (-30...-40 C) согрейте наконечник и жилу до комнатной температуры - алюминий становится хрупким;
• После опрессовки осмотрите место соединения: не должно быть трещин, перекосов или выступающих частей жилы;
• Для повышения надёжности в сыром помещении нанесите антикоррозийную смазку на контактную поверхность перед сборкой;
• Учитывайте посадочный диаметр 12 мм - выбирайте болты, винты или зажимы с аналогичным внутренним диаметром.
