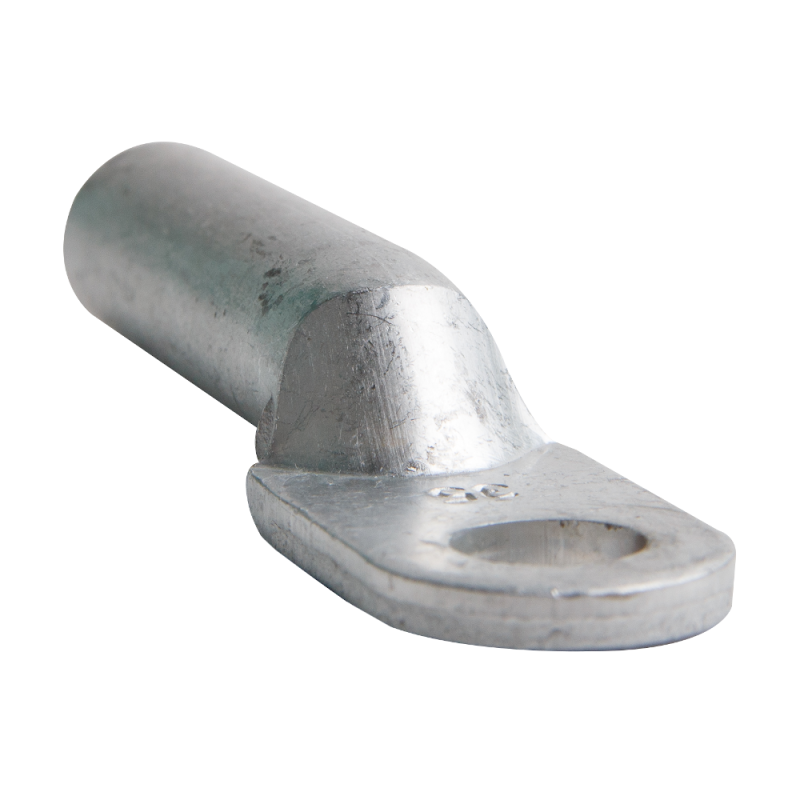

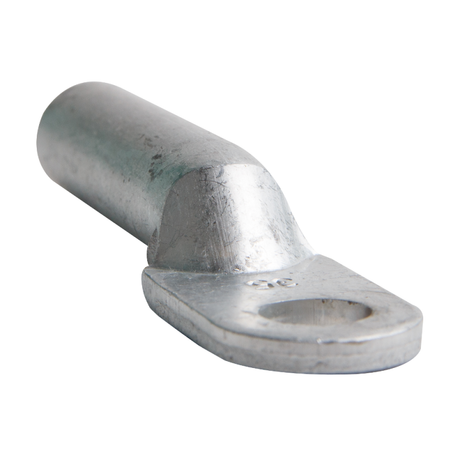

Наконечник алюминиевый OptiKit L-DL-95-12 | 278149 КЭАЗ

Наконечник алюминиевый OptiKit L-DL-95-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 95 мм2 через опрессовку. Применяется в распределительных устройствах до 10 кВ, особенно там, где важна устойчивость к перепадам температур и долговечность контакта. Этот наконечник - часть серийной линейки OptiKit KЭАЗ, проверенной в промышленных сетях.

Назначение и область применения

Наконечник алюминиевый OptiKit L-DL-95-12 КЭАЗ используется для оконцевания алюминиевых токоведущих жил после удаления изоляции. Подходит для монтажа в силовых соединениях высоковольтных систем: подстанциях, ячейках КРУ, трансформаторных пунктах, шинах распределительных устройств. Обеспечивает механическую прочность и электрический контакт при работе под нагрузкой до 10 кВ.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 95 мм2
• Диаметр отверстия: 12 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от -40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглая
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый OptiKit L-DL-95-12 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2. Для установки требуется специальный пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Убедитесь, что зона зачистки провода равна длине гильзы - недостаточная зачистка снижает качество опрессовки. После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электрических установках до 10 кВ. Произведено в соответствии с технологическими нормами КЭАЗ для промышленного оборудования. Отсутствие покрытия требует контроля условий эксплуатации - в условиях повышенной влажности или агрессивной среды рекомендуется дополнительная защита соединений.

Преимущества

• Высокая теплопроводность алюминия обеспечивает минимальные потери при передаче тока
• Короткая форма гильзы позволяет компактно размещать соединения в ограниченном пространстве
• Стабильная работа в широком диапазоне температур - от суровых зимних условий до нагрева в закрытых щитах
• Совместимость с продукцией серии OptiKit L/C - единая система комплектующих для быстрого замещения и обслуживания

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможен гальванический эффект
• Без покрытия - не рекомендован для открытой прокладки в агрессивных средах (промышленные выбросы, морской воздух, химикаты)
• Не предназначен для многократного демонтажа - опрессовка является одноразовым соединением
• Требует точного подбора инструмента: использование неверной матрицы повреждает гильзу и снижает надёжность контакта

Примеры использования

• Подключение алюминиевого кабеля 95 мм2 к шине в КРУ-10 кВ
• Оконцевание фазного провода на входе в трансформаторную подстанцию
• Соединение алюминиевой шины с коммутационным аппаратом в цеховой сети
• Замена старого наконечника в модульной системе OptiKit при плановом обслуживании

Практические советы

• Перед монтажом всегда зачищайте провод до металлического блеска - оксидная плёнка увеличивает переходное сопротивление
• Проверяйте соответствие диаметра отверстия (12 мм) болтовому соединению - используйте болты M12 или аналогичные
• При использовании в холодных регионах учитывайте терморасширение алюминия - допускайте небольшой люфт в креплениях
• Храните наконечники в сухом месте - даже без покрытия они чувствительны к конденсату
• Для массового монтажа используйте автоматические прессы с регулировкой усилия - это исключит перегрузку и недожим
