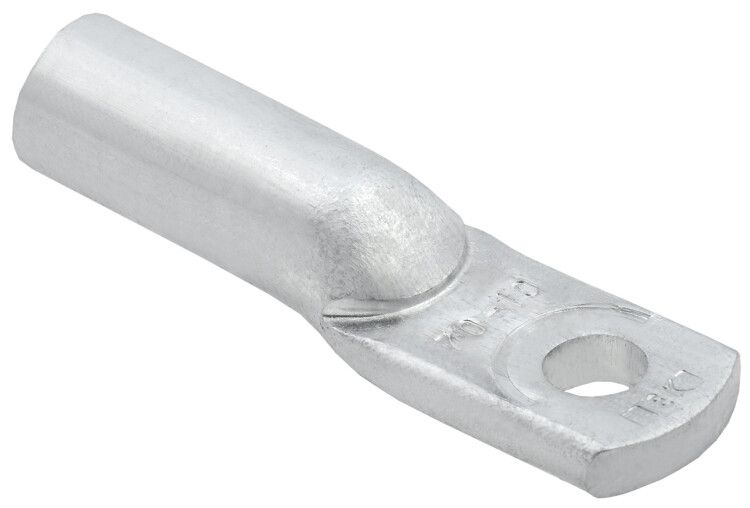

Наконечник алюминиевый ТА 95-12-13 ГОСТ 9581 | UNP11-095-12-13 IEK

Наконечник алюминиевый ТА 95-12-13 ГОСТ 9581 от бренда IEK предназначен для надёжного соединения алюминиевых многожильных проводов сечением 95 мм2 через опрессовку. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник алюминиевый ТА 95-12-13 ГОСТ 9581 применяется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Он обеспечивает прочный контакт, предотвращает расслоение жил и снижает переходное сопротивление. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергообъектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Поперечное сечение жилы: 95 мм2 - соответствует крупным алюминиевым проводам, используемым в силовых сетях;
• Диаметр отверстия: 12 мм - совместим с болтами и винтами M12;
• Материал: алюминий - легкий, хорошо проводящий, устойчивый к коррозии в нормальных условиях;
• Рабочее напряжение: до 10 000 В - допущен для использования в средневольтовых системах;
• Форма жилы: многопроволочная круглая / секторная - адаптирован под гибкие и составные алюминиевые жилы;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное механическое соединение;
• Цвет: серый - стандартизированная цветовая маркировка для алюминиевых наконечников;
• Срок службы: 30 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник алюминиевый ТА 95-12-13 ГОСТ 9581 совместим с алюминиевыми проводами и кабелями, имеющими сечение 95 мм2 и подходящую форму жилы. Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру наконечника. Убедитесь, что глубина запрессовки полностью покрывает хвостовик наконечника - недостаточное давление вызовет плохой контакт, избыточное - повредит жилу. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих проволочек.

Безопасность и стандарты

Произведён согласно ГОСТ 9581, который регламентирует геометрию, материалы и испытательные методы для алюминиевых наконечников. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 кВ. Наконечник не содержит свинца и других токсичных компонентов, соответствует экологическим нормам.

Преимущества

• Высокая механическая прочность после опрессовки - исключает самопроизвольное выпадение контакта;
• Устойчивость к окислению благодаря однородной структуре алюминия - продлевает срок службы;
• Стандартный диаметр отверстия 12 мм - легко фиксируется на большинстве современных зажимов и клемм;
• Серый цвет позволяет отличить от медных аналогов - снижает риск ошибок при сборке;
• Гарантия 30 лет - экономически выгодно для объектов с длительными циклами обслуживания.

Ограничения применения

• Не для меди или комбинированных жил - использование с медью вызывает электрохимическую коррозию;
• Запрещено применять без опрессовки - скручивание или зажим винтом не обеспечивают нужной надёжности;
• Не рекомендован для постоянного погружения в воду или агрессивные среды - хотя материал устойчив, он не защищён от кислот и щелочей;
• Требуется точный подбор инструмента для опрессовки - некорректный пресс может деформировать наконечник или повредить жилу.

Примеры использования

• Подключение алюминиевого кабеля АС 95 к шине в КРУ 10 кВ;
• Оконцовка фазных проводов на воздушных линиях электропередачи;
• Соединение алюминиевой жилы с входным автоматом в распределительном щите промзоны;
• Монтаж в трансформаторных будках и подстанциях малой мощности.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальный спрей;
• Выбирайте пресс с матрицей, указанной в документации IEK для модели UNP11-095-12-13 - это гарантирует правильную форму соединения;
• Проверяйте соответствие диаметра отверстия 12 мм размеру болта - не используйте более толстые крепления;
• После монтажа проведите термографический контроль - нагрев в месте соединения указывает на плохой контакт;
• Храните наконечники в сухом помещении - даже алюминий может окисляться при повышенной влажности.
