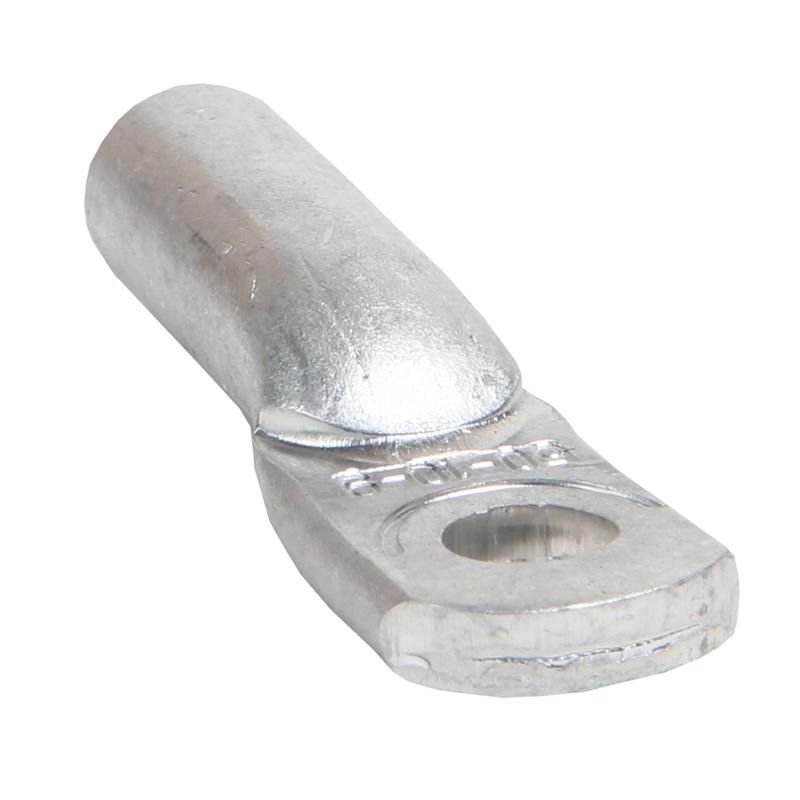

Наконечник алюминиевый OptiKit L-ТА 50-10-9 ГОСТ 9581 | 324338 КЭАЗ

Наконечник алюминиевый L-ТА 50-10-9 ГОСТ 9581 КЭАЗ предназначен для надежного соединения алюминиевых проводов с оборудованием через опрессовку. Этот наконечник используется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к механическим нагрузкам и коррозии. Артикул 324338 соответствует сериям КЭАЗ Optima и КЭАЗ.

Назначение и область применения

Наконечник алюминиевый L-ТА 50-10-9 ГОСТ 9581 КЭАЗ применяется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 50 мм2. Он обеспечивает прочное и долговечное соединение между проводом и контактными элементами аппаратов - автоматических выключателей, рубильников, шинных систем, трансформаторов и распределительных устройств. Подходит для установки в промышленных сетях, энергообъектах, на подстанциях и в зонах с высокой влажностью или агрессивной средой.

Технические характеристики

• Тип: наконечник алюминиевый
• Номинальное сечение провода: 50 мм2
• Материал: алюминий (высокоочищенный, соответствует ГОСТ 9581-80)
• Размер резьбы: М10 (метрическая резьба для болтового соединения)
• Конструкция: короткая - компактная форма для ограниченного пространства
• Форма сечения: круглая - совместима с круглыми контактами и зажимами
• Количество отверстий: одно - для фиксации одним болтом
• Цвет: серый - естественный цвет алюминиевой поверхности
• Максимальное рабочее напряжение: до 35 кВ

Совместимость и монтаж

Наконечник алюминиевый L-ТА 50-10-9 ГОСТ 9581 КЭАЗ монтируется исключительно методом опрессовки. Для этого требуется специальный пресс - ручной или гидравлический - с матрицей, подходящей под сечение 50 мм2 и форму наконечника. После опрессовки необходимо проверить качество соединения: отсутствие трещин, равномерную деформацию трубки и плотное прилегание к жиле. Соединение с оборудованием осуществляется через болт М10. Учитывайте посадочный диаметр отверстия - он рассчитан именно под болты М10, другие размеры не допускаются.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 9581-80 - государственным стандартом на алюминиевые наконечники для электромонтажа. Продукт прошел контроль качества на соответствие механической прочности, электропроводности и устойчивости к окислению. Сертифицирован для работы в сетях до 35 кВ. Не содержит свинца и других токсичных материалов.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии при передаче тока
• Устойчивость к коррозии благодаря качественной обработке поверхности
• Короткая конструкция позволяет использовать в плотных сборках и щитах с ограниченным пространством
• Одно отверстие упрощает монтаж и снижает риск перекоса при затяжке
• Совместим с широким спектром оборудования, имеющего контакты М10

Ограничения применения

• Не предназначены для медных проводов - использование на меди вызывает гальваническую коррозию
• Запрещено применять без опрессовки - просто затянутый на болт наконечник не обеспечит надежного контакта
• Не рекомендован для частых демонтажей - после нескольких операций опрессовки материал теряет пластичность
• Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +80C длительное время

Примеры использования

• Подключение алюминиевого кабеля АС 50 к входному автомату на распределительном пункте
• Присоединение жилы к шине в ящике управления насосной станции
• Монтаж на выводы трансформатора или реактора в подстанции 6–10 кВ
• Соединение с заземляющей шиной в промышленном корпусе

Практические советы

• Перед опрессовкой зачистите жилу на длину, указанную в инструкции к прессу - обычно 15–20 мм
• Выбирайте матрицу пресса точно по типу наконечника - для L-ТА 50 нужна матрица с меткой “50”
• Проверьте глубину запрессовки: после опрессовки край трубки должен плотно прилегать к изоляции
• После монтажа протестируйте соединение на нагрев - при работе под нагрузкой температура должна оставаться в пределах нормы
• Храните наконечники в сухом месте - даже алюминий может окисляться при повышенной влажности
