Наконечник алюминиевый ТА 240-20-20 | zeta10422 ЗЭТАРУС (Завод электротехнической арматуры)

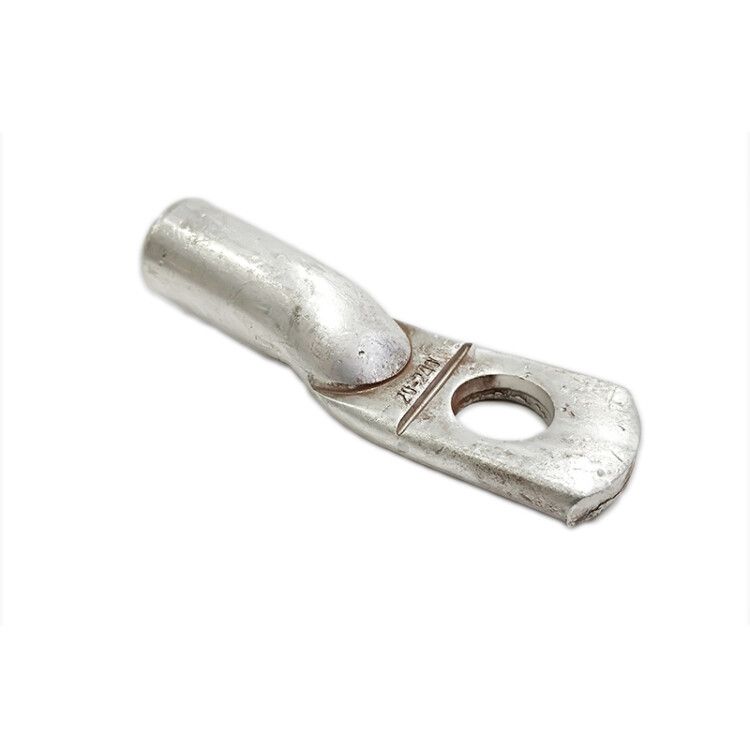

Наконечник алюминиевый ТА 240-20-20мм УХЛ3 опрессовочный - это соединительный элемент для оконцевания алюминиевых жил кабелей сечением до 240 мм2, обеспечивающий прочный и долговечный контакт при опрессовке. Произведён компанией ЗЭТАРУС, артикул zeta10422, соответствует ГОСТ 9581-80 и предназначен для работы в условиях умеренного и холодного климата.

Назначение и область применения

Наконечник алюминиевый ТА 240-20-20мм УХЛ3 опрессовочный используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов. Применяется там, где требуется надёжное механическое и электрическое соединение: в распределительных устройствах, на шинах, в заземлениях, на выводах оборудования. Подходит для систем до 35 кВ. Особенно актуален в энергетике, промышленности и на объектах с высокими нагрузками - например, на подстанциях, в цехах с мощными двигателями или конвейерами.

Технические характеристики

• Номинальное сечение жилы: 20 мм2
• Сечение наконечника: 240 мм2 - позволяет подключить жилу к шине большего сечения
• Диаметр отверстия: 20 мм - совпадает с диаметром болта или шины для крепления
• Форма поперечного сечения: многопроволочная круглая / секторная - адаптирована под типичные алюминиевые жилы
• Форма гильзы: длинная - увеличивает площадь опрессовки и надёжность соединения
• Количество монтажных отверстий: одно - для фиксации одним болтом
• Материал: алюминий АД1М - высокая проводимость, коррозионная стойкость
• Покрытие: без покрытия - не требует дополнительной защиты, но требует осторожности в агрессивных средах
• Климатическое исполнение: УХЛ3 - работает при температуре от −60C до +40C, влажность до 98%
• Соответствие нормам: ГОСТ 9581-80, DIN - гарантирует взаимозаменяемость с европейскими аналогами
• Цвет: серый
• Цифровой код: 344983

Совместимость и монтаж

Наконечник алюминиевый ТА 240-20-20мм УХЛ3 опрессовочный совместим с алюминиевыми жилами сечением от 16 до 240 мм2. Для установки необходима опрессовка - не допускается использование сварки или пайки. Монтаж выполняется с помощью гидравлического или ручного пресса с матрицей, подходящей под размер гильзы. Диаметр отверстия 20 мм позволяет использовать болт M16–M20. Обязательно проверьте соответствие диаметра жилы (20 мм2) и внутреннего канала наконечника - перегрузка по сечению недопустима. После опрессовки проверьте качество соединения: не должно быть трещин, смещений или выступов металла.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80 и имеет соответствие DIN, что подтверждает безопасность при работе под напряжением до 35 кВ. Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях - от минус 60°С до плюс 40°С, в том числе при повышенной влажности. Отсутствие покрытия снижает риск электрохимической коррозии при контакте с медью, но требует контроля условий эксплуатации.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Стандартные размеры - легко заменяются на аналоги других производителей
• Длинная форма гильзы - равномерное распределение давления при опрессовке, меньше риска повреждения жилы
• Подходящий материал - алюминий АД1М сохраняет проводимость даже при длительной эксплуатации
• Соответствие международным стандартам - удобство при импортном оборудовании

Ограничения применения

• Не применяется для медных жил - возможна гальванопара и быстрое разрушение контакта
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, алюминий без покрытия подвержен коррозии в сырых средах
• Требуется точный подбор пресса и матрицы - некорректная опрессовка приведёт к плохому контакту или разрыву
• Не подходит для частых демонтажей - опрессовка является одноразовым соединением
• Не следует применять в агрессивных химических средах без дополнительной защиты

Примеры использования

• Подключение алюминиевого кабеля 2×240 мм2 к шине 240 мм2 на подстанции 10 кВ
• Оконцевание жилы 20 мм2 перед креплением к заземляющей шине в промышленном щите
• Соединение алюминиевого провода с выводом трансформатора или реактора
• Монтаж в системах освещения крупных объектов с использованием алюминиевых кабелей

Практические советы

• Перед монтажом зачистите жилу до металлического блеска - удалите оксидную плёнку, которая снижает проводимость
• Выбирайте пресс с матрицей, рассчитанной именно на этот тип наконечника - для 20 мм2 жилы и 240 мм2 гильзы
• Проверяйте глубину запрессовки - она должна полностью покрыть жилу, но не доходить до края гильзы
• После монтажа затяните болт с моментом, указанным в спецификации оборудования - переусиливать нельзя
• При использовании в открытых местах (например, на столбах) рассмотрите возможность нанесения антикоррозийной смазки на контактную поверхность
• Храните наконечник в сухом месте - даже без покрытия он долго сохраняет работоспособность при правильных условиях
