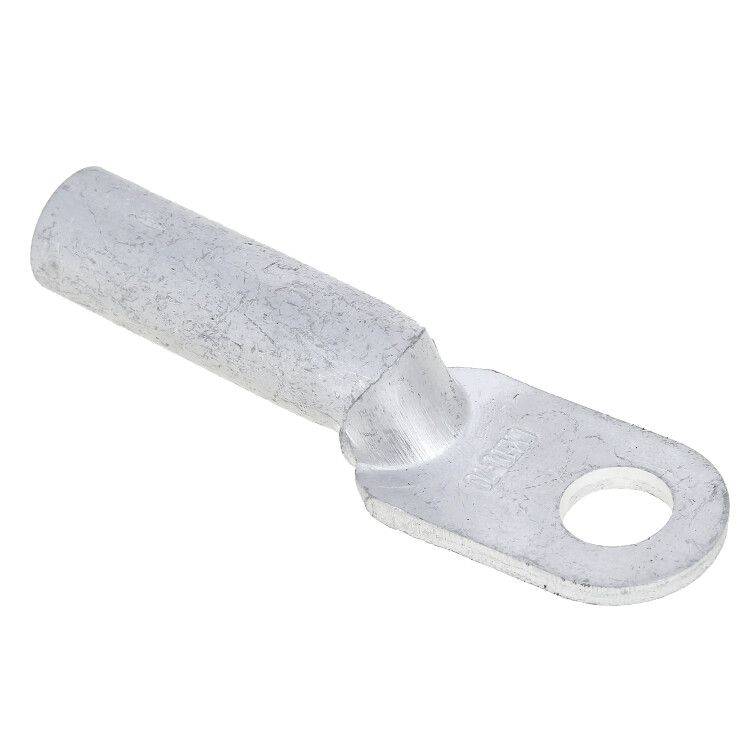

Наконечник алюминиевый ТА ГОСТ 70-10-12 (2шт.) EKF - dl-70-10-12-r

Наконечник алюминиевый ТА ГОСТ 70-10-12 (2 шт.) от EKF предназначен для надёжного оконцевания алюминиевых проводов методом опрессовки, обеспечивая прочное болтовое соединение с шинами и оборудованием. Артикул dl-70-10-12-r соответствует ГОСТ 70-10-12 и включает два комплекта для удобства монтажа.

Назначение и область применения

Наконечник алюминиевый ТА ГОСТ 70-10-12 (2 шт.) используется для подготовки алюминиевых жил кабелей и проводов к болтовому соединению. Применяется там, где требуется надёжный контакт между алюминиевым проводником и зажимом оборудования - например, на распределительных щитах, трансформаторах, автоматических выключателях, шинах постоянного тока и других устройствах с болтовыми клеммами.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Форма поперечного сечения: круглая - совпадает с формой алюминиевой жилы, обеспечивает равномерную опрессовку
• Количество крепежных отверстий: одно - позволяет фиксировать наконечник одним болтом
• Цвет: естественный цвет алюминия - не покрыт изоляцией, видна металлическая поверхность
• Комплектация: 2 штуки - экономичная упаковка для типового монтажа

Совместимость и монтаж

Наконечник алюминиевый ТА ГОСТ 70-10-12 (2 шт.) рассчитан на провода с алюминиевой жилой диаметром, соответствующим стандартному сечению 10 мм2. Для установки необходимо:

• Зачистить изоляцию с конца провода до нужной длины
• Вставить жилу в трубчатую часть наконечника
• Опрессовать специальным клещами - используйте матрицу, подходящую для алюминиевых наконечников
• Установить наконечник в болтовую клемму и затянуть с требуемым моментом

Не допускается использование с медными жилами - материал несовместим, возможен электрохимический эффект и нагрев.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 70-10-12, что гарантирует соответствие геометрическим размерам, механической прочности и требованиям к контакту. Соответствует требованиям безопасности для электротехнических устройств в промышленном и коммерческом применении.

Преимущества

• Высокая проводимость алюминия снижает потери энергии на переходном сопротивлении
• Стандартная форма и размеры обеспечивают совместимость с большинством болтовых клемм
• Одно отверстие упрощает монтаж и исключает перекос при затяжке
• Два экземпляра в упаковке позволяют выполнять работы без задержек на дозакупку

Ограничения применения

• Не применяется в условиях повышенной влажности без дополнительной защиты - алюминий подвержен окислению
• Не рекомендуется использовать в цепях с частыми включениями/выключениями и высокими импульсными нагрузками - риск ослабления контакта
• Не совместим с медными клеммами без переходных элементов - возможна гальванопара
• Требует точной опрессовки: недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу

Примеры использования

• Подключение алюминиевого кабеля АПВ к входным шинам в распределительном щите
• Соединение алюминиевой жилы с клеммой автомата в системе освещения
• Присоединение проводов к шине PE в промышленных панелях
• Монтаж в силовых цепях станков, конвейеров, насосов с алюминиевыми кабелями

Практические советы

• Перед опрессовкой проверьте, чтобы жила полностью вошла в трубку - не должно быть выступающих концов
• Используйте только инструмент с регулируемым усилием - некачественные клещи деформируют наконечник
• После монтажа проверьте плотность затяжки болта - слегка дерните провод, чтобы убедиться в надёжности
• При работе в помещениях с высокой влажностью или на улице - нанесите антиоксидантную смазку на контактную поверхность перед установкой
• Посадочный диаметр отверстия - 8 мм; убедитесь, что ваш болт имеет соответствующий диаметр
