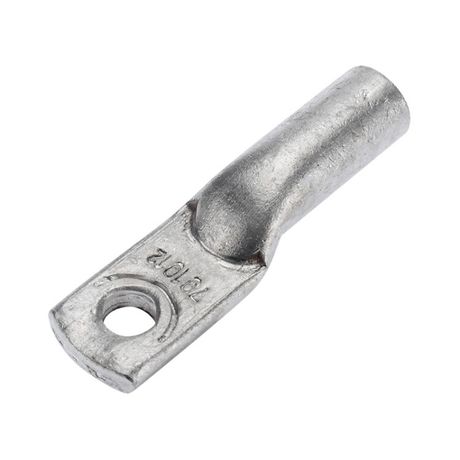

Наконечник алюмо-медный ТАМ 70-10-12 (в упак. 25 шт.) | 07-8451 REXANT MEET

Наконечник алюмо-медный ТАМ 70-10-12 (упаковка 25 шт.) от REXANT предназначен для надёжного соединения алюминиевых проводов с медными клеммами и шинами через опрессовку. Этот тип наконечника используется там, где требуется переход между разнородными металлами без потери контакта и с минимальным риском коррозии.

Назначение и область применения

Наконечник алюмо-медный ТАМ 70-10-12 применяется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 70 мм2 перед их подключением к медным элементам: шинам распределительных щитов, клеммам автоматических выключателей, зажимам оборудования и другим медным контактам. Подходит для силовых цепей на промышленных объектах, энергообъектах, трансформаторных подстанциях и системах освещения с высокой нагрузкой.

Технические характеристики

• Номинальное сечение провода: 70 мм2
• Метрический размер резьбы: M10 (диаметр контактного стержня 10 мм)
• Внутренний диаметр хвостовика: 12 мм
• Материал корпуса: алюминий с медным покрытием методом диффузии
• Форма поперечного сечения: круглая
• Цвет: серый
• Упаковка: 25 штук

Совместимость и монтаж

Наконечник алюмо-медный ТАМ 70-10-12 совместим с алюминиевыми и сталеалюминиевыми проводами, соответствующими сечению 70 мм2. Для установки требуется специальный пресс для опрессовки с матрицей, подходящей под размер хвостовика (Ø12 мм). После опрессовки контактная часть (M10) фиксируется болтом в медную шину или клемму. Убедитесь, что диаметр отверстия в шине соответствует 10 мм - иначе соединение будет ненадёжным.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50987-2007 для наконечников силового оборудования. Медное покрытие снижает риск электрохимической коррозии при контакте с медью, что повышает безопасность работы в условиях повышенной влажности и перепадов температур. Соответствует нормам безопасности для электромонтажных работ в помещениях класса IP20 и выше.

Преимущества

• Медное покрытие методом диффузии гарантирует прочную связь между алюминием и медью без образования гальванопары
• Высокая устойчивость к окислению продлевает срок службы соединения
• Стандартный размер M10 позволяет использовать универсальные болты и гайки
• Упаковка по 25 шт. удобна для крупномасштабных проектов и минимизирует расходы на транспортировку

Ограничения применения

• Не предназначена для многократного демонтажа - после опрессовки наконечник нельзя переустанавливать
• Не рекомендуется применять с медными проводами - для них нужны однородные медные наконечники
• Работает только при температуре от –40C до +80C; при более высоких температурах возможна потеря механической прочности
• Не подходит для проводов сечением меньше 70 мм2 - существует риск перегрева и деформации

Примеры использования

• Подключение алюминиевой жилы к медной шине в главном распределительном щите промышленного цеха
• Присоединение алюминиевого кабеля к выводу трансформатора
• Запитка мощного конвейера через медную клеммную колодку
• Обустройство контура заземления с использованием алюминиевого провода и медной шины

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине хвостовика (не менее 12 мм), чтобы избежать плохого контакта
• Выбирайте пресс с матрицей, точно соответствующей Ø12 мм - недостаточное давление вызывает слабую опрессовку, избыточное - трещины в алюминии
• Проверьте плотность прилегания наконечника к шине: если есть люфт - замените болт или используйте шайбу
• Храните наконечник алюмо-медный ТАМ 70-10-12 в сухом месте - даже с медным покрытием длительный контакт с влагой может вызвать поверхностное окисление
• Для массовой сборки закупайте упаковки по 25 шт. - так выгоднее, чем покупать единичные экземпляры
