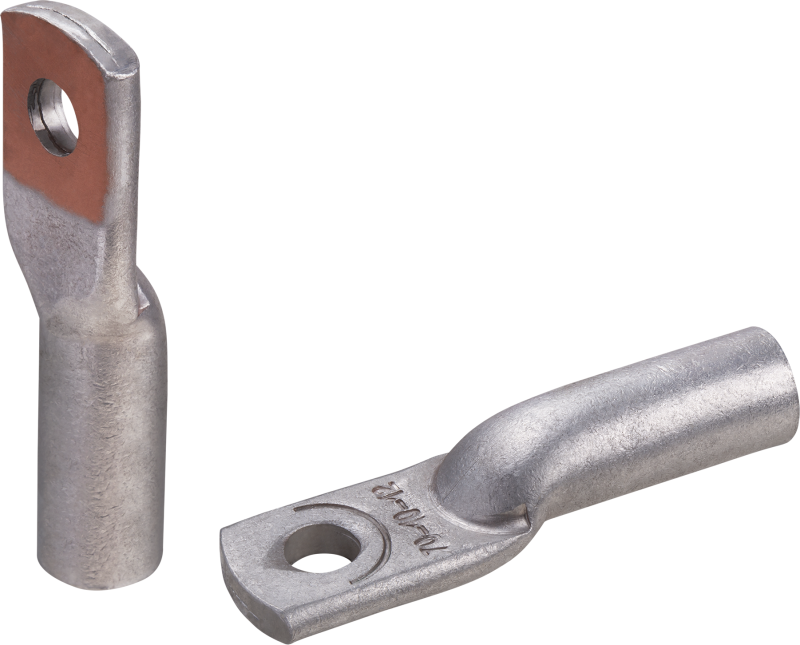

Наконечник алюмомедный 80 215 NET-ТАМ-120-12-14 (уп.25шт) Navigator 80215

Наконечник алюмомедный Navigator NET-ТАМ-120-12-14 предназначен для надёжного соединения алюминиевых проводов с медными шинами или зажимами. Этот компонент сочетает в себе прочность алюминия и хорошую проводимость меди, что делает его идеальным решением для силовых цепей в промышленном оборудовании.

Назначение и область применения

Наконечник алюмомедный Navigator NET-ТАМ-120-12-14 используется для перехода между алюминиевым проводом и медной контактной частью - например, при подключении к автоматическим выключателям, шинным коллекторам или трансформаторам. Применяется в распределительных устройствах, на подстанциях, в системах энергообеспечения заводов и объектов ЖКХ. Подходит для проводов сечением до 120 мм2.

Технические характеристики

• Тип: алюмомедный наконечник
• Сечение алюминиевой части: 120 мм2
• Диаметр отверстия: 12 мм
• Общая длина: 215 мм
• Материал: алюминий с медной вставкой
• Цвет: серебристый (алюминий) + медная вставка
• Артикул: 80215
• Серия: NET-ТАМ

Совместимость и монтаж

Наконечник Navigator NET-ТАМ-120-12-14 совместим с болтами и винтами диаметром 12 мм. Для установки требуется пресс-клещи с матрицей для сечения 120 мм2. Медная вставка обеспечивает плотный контакт с медными клеммами, а алюминиевая трубка - надёжную фиксацию на проводе. Перед монтажом зачищается изоляция провода на длину, соответствующую глубине гильзы. Обязательно использовать специальный инструмент - обычные клещи не обеспечивают нужного давления и могут повредить соединение.

Преимущества

• Исключает электрохимическую коррозию при контакте алюминия и меди благодаря внутренней биметаллической технологии
• Высокая механическая прочность - выдерживает многократные демонтажи без деформации
• Стабильное электрическое сопротивление даже при длительной нагрузке
• Удобная форма для работы в ограниченном пространстве

Ограничения применения

Не применяется в условиях постоянного воздействия открытой воды или агрессивных химических сред. Не рекомендован для использования в мобильных или вибрационных системах без дополнительной фиксации. Нельзя применять с проводами меньшего сечения - это снижает надёжность соединения. Также запрещено использование без прессования - скручивание или пайка недопустимы.

Примеры использования

• Подключение алюминиевого кабеля к медной шине в щите высоковольтного распределительного пункта
• Запитка двигателя через алюминиевый проводник на промышленном конвейере
• Соединение фазного провода с выводом автомата в распределительной коробке на производстве

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (12 мм) и размера болта/винта - не используйте более крупные крепления
• При работе с жилами большого сечения убедитесь, что они полностью вошли в гильзу - не допускайте выступающих концов
• Регулярно осматривайте места соединений: нагрев, потемнение или ослабление крепления указывают на необходимость замены наконечника
• Храните в сухом месте - влага может вызвать окисление алюминиевой части, особенно при длительном хранении
