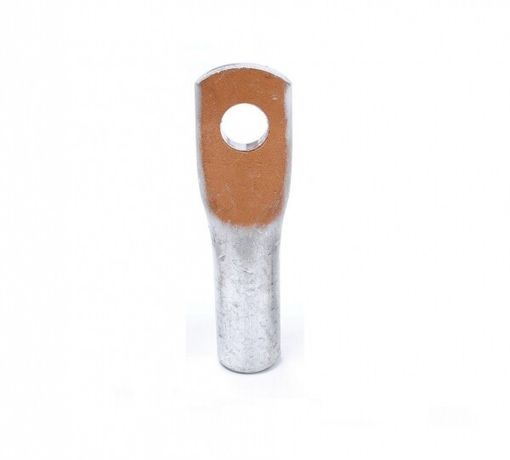

Наконечник алюмомедный ТАМ-16-8-5,4 EKF PROxima | tam-16-8-5.4

Наконечник алюмомедный ТАМ-16-8-5,4 от EKF PROxima предназначен для надёжного оконцевания алюминиевых жил кабелей и проводов сечением 16 мм2. Благодаря медному напылению контакта обеспечивается устойчивое соединение с медными шинами и зажимами, снижаются переходные сопротивления и риск электрохимической коррозии.

Назначение и область применения

Наконечник алюмомедный ТАМ-16-8-5,4 используется для оконцевания алюминиевых токоведущих жил перед подключением к оборудованию - распределительным щитам, автоматическим выключателям, силовым клеммам, шинным системам. Применяется в энергетике, промышленном оснащении, на объектах ЖКХ и транспорте, где используются алюминиевые кабели. Подходит для работы в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное сечение: 16 мм2 - соответствует алюминиевой жиле указанного сечения;
• Внутренний диаметр: 5,4 мм - точная посадка на жилу, исключающая люфт;
• Наружный диаметр: 10 мм - совместим с типовыми зажимами и болтовыми соединениями;
• Форма поперечного сечения: круглая - оптимальна для однополюсных соединений;
• Исполнение: прямое - удобно для вертикального и горизонтального монтажа;
• Материал: алюминий с медным напылением - основа из алюминия, контактная часть - медь;
• Номинальное напряжение: до 35 кВ - допустимо использование в средневольтных сетях;
• Количество монтажных отверстий: одно - для фиксации одним болтом;
• Цвет: бронзово-серый - визуально отличает изделие от медных аналогов;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность материала и технологии напыления.

Совместимость и монтаж

Наконечник алюмомедный ТАМ-16-8-5,4 рассчитан на монтаж методом опрессовки специальными клещами с матрицей под диаметр 5,4 мм. Для качественного соединения требуется использовать инструмент с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу. Медное напыление позволяет подключать этот наконечник к медным клеммам без переходных пластин. Совместим с кабелями типа АВВГ, АС, ААБл, АПвВГ и другими с алюминиевой жилой.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 7385–91 и международными нормами IEC 60947-7-1. Напыление меди выполнено по технологическому процессу, обеспечивающему адгезию и равномерность слоя. Отсутствие свинца и других токсичных компонентов делает продукцию безопасной для эксплуатации в закрытых помещениях и на производстве.

Преимущества

• Медное напыление предотвращает оксидацию алюминия на поверхности контакта - увеличивает срок службы соединения;
• Устраняет необходимость в использовании двухкомпонентных решений (например, алюминиевый наконечник + медная шайба);
• Высокая теплопроводность медного слоя снижает нагрев в месте соединения;
• Стандартный внешний диаметр 10 мм гарантирует совместимость с большинством коммерчески доступных зажимов;
• Защита от электрохимической коррозии за счёт герметизации границы металл-металл через напыление.

Ограничения применения

• Не применяется для многожильных алюминиевых проводов с малым количеством прядей - возможен деформационный эффект при опрессовке;
• Запрещена установка на жилы сечением менее 16 мм2 - риск механического проскальзывания;
• Не рекомендовано использование в постоянных условиях погружения в жидкости - хотя IP-класс не заявлен, длительный контакт с водой может нарушить целостность напыления;
• Не заменяет полноценную медную трубку при высоких импульсных нагрузках (>100 A/cycle) - для таких задач лучше подходят цельномедные решения.

Примеры использования

• Подключение алюминиевого кабеля АС 1×16 к входному автомату в этажном щите;
• Оконцевание жилы в шинной группе распределительного устройства 10(6)/0,4 кВ;
• Присоединение клеммы двигателя на конвейере с питанием от алюминиевого кабеля;
• Работа с алюминиевыми шинами в ячейках КРУ на подстанциях.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри препятствует плотному контакту;
• Обязательно используйте матрицу клещей, соответствующую диаметру 5,4 мм; проверьте её состояние после каждых 50 операций;
• Проверяйте качество опрессовки: после сжатия наконечник не должен свободно двигаться на жиле;
• При работе в агрессивной среде (промышленность, химзаводы) дополнительно смазывайте место соединения антикоррозийной пастой на основе графита;
• Этот наконечник TАM-16-8-5,4 от EKF PROxima можно заказывать в партиях - он стандартизирован и часто используется в крупных проектах.
