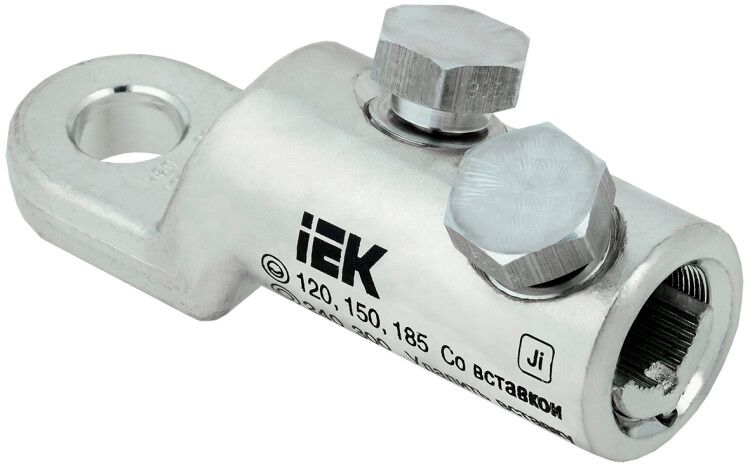

Наконечник кабельный болтовой НБЛ 120-300, М22, 35 кВ IEK UNB11-120-300-02-35

Наконечник болтовой луженый НБЛ 120-300-16/2 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных кабельных жил сечением 120–300 мм2 на высоковольтных участках до 35 кВ. Лужёное покрытие и двухболтовая фиксация обеспечивают устойчивость к коррозии и механическую прочность при эксплуатации в условиях повышенной влажности и нагрузок.

Назначение и область применения

Наконечник болтовой луженый НБЛ 120-300-16/2 35кВ используется для оконцевания кабельных жил перед подключением к шинам, зажимам или другому оборудованию. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, силовых щитах и на линиях электропередачи напряжением до 35 кВ. Применяется как с алюминиевыми, так и с медными жилами - однопроволочными и многопроволочными, круглыми и секторными.

Технические характеристики

• Номинальное сечение кабеля: 120–300 мм2
• Материал корпуса: сплав алюминиевый
• Покрытие поверхности: лужёное (оцинкованное с последующим оловянным слоем)
• Диаметр отверстия под болт: 17 мм
• Количество крепёжных элементов: 2 болта
• Форма жилы: совместим с однопроволочными и многопроволочными жилами
• Рабочее напряжение: до 35 кВ
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник болтовой луженый НБЛ 120-300-16/2 35кВ монтируется на винты с помощью гаек и шайб. Для правильного соединения:

• Выбирайте болты соответствующего класса прочности (не ниже 8.8), диаметром 16 мм - они должны проходить через отверстие 17 мм с минимальным зазором.
• Зажимайте болты равномерно, по диагонали, чтобы избежать перекоса контакта.
• Не используйте инструмент с большими усилиями - срывные головки болтов предохраняют от перегрузки, но требуют точного момента затяжки.
• Перед установкой зачистите жилу кабеля до металлического блеска, удалите оксидную плёнку, особенно при работе с алюминием.

Безопасность и стандарты

Наконечник болтовой луженый НБЛ 120-300-16/2 35кВ соответствует требованиям ГОСТ Р МЭК 61238-1-2014 для соединителей высоковольтных кабелей. Лужёное покрытие снижает риск электрохимической коррозии при контакте с медью и другими металлами. Устройство рассчитано на работу в температурном диапазоне от –40C до +40C. Не предназначено для постоянного погружения в воду или агрессивные среды.

Преимущества

• Гальваническое лужёное покрытие обеспечивает долговечность и стабильный контакт даже во влажной среде.
• Двухболтовая система повышает надёжность соединения и равномерно распределяет давление на жилу.
• Совместимость с алюминиевыми и медными жилами позволяет использовать один тип наконечника в смешанных системах.
• Срывные головки болтов исключают перетягивание и повреждение внутренней части наконечника.
• Высокая механическая прочность материала - сплав алюминия - делает изделие устойчивым к деформации при монтаже и эксплуатации.

Ограничения применения

• Не применяйте для кабелей сечением менее 120 мм2 - возможен люфт и плохой контакт.
• Не используйте в местах с частыми вибрациями без дополнительной фиксации - возможно ослабление болтов.
• Не допускается применение в средах с хлоридами, кислотами или щелочами - луд может разрушаться.
• Не рекомендуется для наружной установки без защиты от прямого UV-излучения и осадков - срок службы снизится.
• Не заменяйте болты на саморезы или другие крепления - несоответствие по размеру и моменту затяжки нарушит герметичность и проводимость.

Примеры использования

• Подключение алюминиевой жилы 240 мм2 к шине в КРУ 10(35) кВ.
• Оконцовка медного кабеля 150 мм2 перед присоединением к трансформатору.
• Соединение секторной жилы в распределительном устройстве подстанции.
• Монтаж заземляющего контура на высоковольтной опоре с использованием алюминиевого провода.

Практические советы

• При работе с алюминиевыми жилами всегда используйте антиоксидантную пасту - она предотвращает образование оксида и увеличивает срок службы контакта.
• Проверяйте соответствие диаметра отверстия (17 мм) и болта - лучше брать M16 с шагом 2 мм.
• После монтажа проверьте контакт тепловизором или термопарой - нагрев указывает на плохой контакт.
• Храните наконечники в сухом месте - длительное воздействие влаги может вызвать помутнение луда, хотя не влияет на функциональность.
• Артикул unb11-120-300-02-35 - единственный в линейке IEK с таким сочетанием сечений и двумя болтами; аналоги других брендов могут иметь другой шаг или форму.
