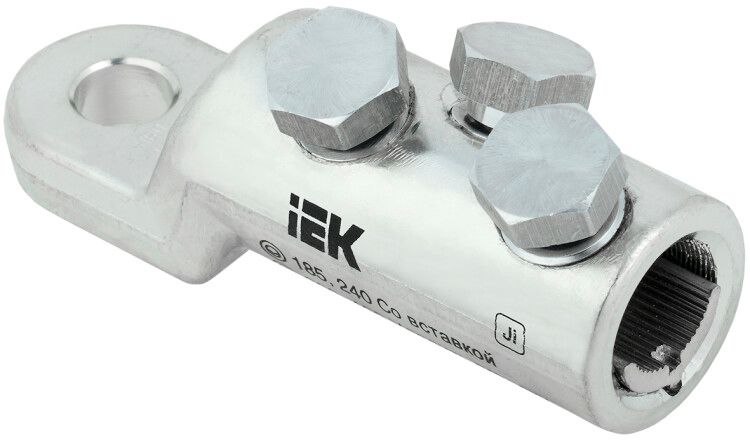

Наконечник болтовой луженый НБЛ 185-400-16/3 35кВ | UNB11-185-400-03-35 IEK

Наконечник болтовой луженый НБЛ 185-400-16/3 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных кабельных жил сечением 185–400 мм2 с силовым оборудованием. Этот наконечник применяется в распределительных устройствах до 35 кВ, обеспечивая долговечный контакт даже в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник болтовой луженый НБЛ 185-400-16/3 35кВ используется для оконцевания кабельных жил перед подключением к шинам, зажимам оборудования или коммутационным аппаратам. Подходит для работы в сетях напряжением до 35 кВ - в трансформаторных подстанциях, ячейках КРУ, распределительных щитах и на воздушных линиях.

Поддерживает как алюминиевые, так и медные жилы - однопроволочные и многопроволочные, круглые и секторные. Применяется там, где требуется прочное, разборное соединение с контролируемым моментом затяжки.

Технические характеристики

• Тип изделия: наконечник кабельный болтовой
• Номинальное сечение кабеля: 185–400 мм2
• Материал: сплав алюминиевый
• Покрытие: лужёное - защищает от окисления и улучшает проводимость контакта
• Диаметр отверстия: 17 мм - соответствует болтам M16
• Количество болтов: 3 - обеспечивают равномерную нагрузку и высокую механическую прочность
• Способ монтажа: на винты - фиксация через отверстия с помощью болтов М16
• Форма жилы: совместим с однопроволочными и многопроволочными жилами
• Срок службы: 30 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник болтовой луженый НБЛ 185-400-16/3 35кВ рассчитан на установку с болтами диаметром 16 мм. Для правильного монтажа:

• Зачистите изоляцию кабеля точно на длину гильзы наконечника - не допускайте перегибов жилы;
• При использовании многопроволочной жилы плотно скрутите её перед вставкой;
• Не используйте инструменты с острыми краями - повреждение алюминиевой гильзы снижает проводимость;
• Затягивайте болты равномерно по диагонали, соблюдая рекомендованное усилие - избыточный момент может деформировать металл.

Гильза имеет внутреннюю форму, адаптированную под секторные жилы - позволяет минимизировать воздушные зазоры внутри.

Преимущества

• Лужёное покрытие предотвращает образование оксидной плёнки на алюминии - сохраняет низкое переходное сопротивление на протяжении всего срока службы.
• Трёхболтовая система обеспечивает равномерное распределение давления - снижает риск нагрева в точке контакта.
• Алюминиевый корпус совместим с алюминиевыми кабелями - исключает гальванопару при прямом соединении.
• Высокая механическая прочность - выдерживает вибрации и динамические нагрузки, характерные для промышленных объектов.

Ограничения применения

• Не предназначена для подключения к медным шинам без переходного элемента - прямое соединение алюминия с медью вызывает электрохимическую коррозию.
• Не использовать в средах с постоянным воздействием агрессивных химических веществ - луд не защищает от кислот и щелочей.
• Не подходит для кабелей с сечением менее 185 мм2 или более 400 мм2 - возможна потеря герметичности и перегрев.
• Не применять в условиях частых перегрузок свыше номинала - срок службы сокращается.

Примеры использования

• Подключение выходных кабелей от трансформатора к шинному блоку КРУ-10(35) кВ.
• Оконцевание алюминиевых жил вводных кабелей в распределительном пункте.
• Соединение кабеля с заземляющей шиной в подземных камерах.
• Монтаж в цепях переменного тока на промышленных конвейерах и насосных станциях.

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия (17 мм) и болта - использование болта меньшего диаметра приведёт к люфту и перегреву.
• При работе с многопроволочными жилами используйте специальный обжимной инструмент - он компактно уплотняет провода без повреждений.
• После монтажа проверьте контакт тепловизором - наличие перегрева указывает на плохой контакт или недостаточную затяжку.
• Хранить наконечник в сухом месте - длительное воздействие влаги может вызвать помутнение луда, хотя не влияет на работоспособность.
• Наконечник болтовой луженый НБЛ 185-400-16/3 35кВ от IEK - один из немногих решений, сочетающих сертифицированную надёжность и доступную цену для сетей 35 кВ.
