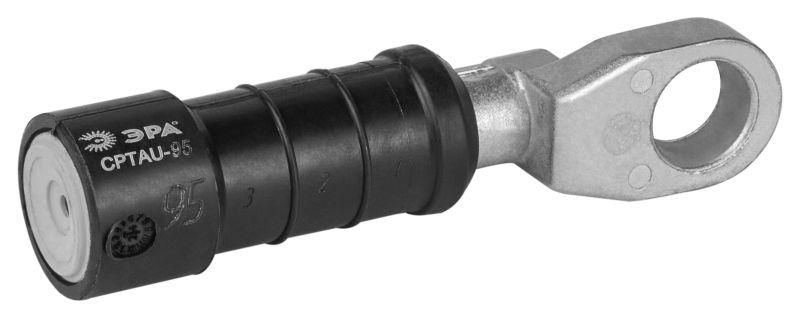

Наконечник герметичный изолированный CPTAU-95 Эра Б0064226

Наконечник герметичный изолированный CPTAU-95 от бренда ЭРА - это надёжное соединение для оконцевания сталеалюминиевых проводов СИП-2 и СИП-4, обеспечивающее герметичность и долговечность контакта в условиях открытой установки. Артикул б0064226 соответствует требованиям российского электрооборудования и рассчитан на работу с проводами сечением 95 мм2.

Назначение и область применения

Наконечник герметичный изолированный CPTAU-95 используется для оконцевания многожильных алюминиевых проводов типа СИП-2 и СИП-4 перед подключением к шинам, вводным устройствам или другим элементам электроустановок. Применяется в воздушных линиях электропередачи, на опорах, в распределительных щитах и других местах, где требуется защищённое и герметичное соединение. Подходит для работы в уличной среде, в том числе при перепадах температур и повышенной влажности.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - подходит для проводов с таким сечением, включая сталеалюминиевые СИП-2 и СИП-4;
• Метрический размер резьбы: М13 - совместим с болтами и зажимами диаметром 13 мм;
• Материал гильзы: алюминий - обеспечивает хорошую проводимость и совместимость с алюминиевыми проводами;
• Форма поперечного сечения: многопроволочная круглая/секторная - позволяет плотно обжать провод без повреждения жил;
• Форма гильзы: длинная - увеличивает площадь контакта и снижает риск перегрева;
• Количество монтажных отверстий: 1 - одно центральное отверстие для крепления болтом;
• Цвет: черный - цвет изоляции указывает на тип материала и усиливает защиту от УФ-излучения;
• Подходит для сталеалюминиевого провода: да - специально адаптирован под СИП-2 и СИП-4.

Совместимость и монтаж

Наконечник CPTAU-95 совместим с болтовыми зажимами и шинами, имеющими резьбу М13. Для монтажа необходимо:

• Зачистить изоляцию с конца провода СИП до нужной длины, чтобы гильза полностью покрывала алюминиевую жилу;
• Обжать гильзу специальным прессом с матрицей, подходящей для сечения 95 мм2 и формы многопроволочной жилы;
• Убедиться, что обжим равномерный - без трещин и деформаций;
• Закрепить наконечник на шине или вводном устройстве болтом М13 с моментом затяжки, рекомендованным производителем оборудования.

Не используйте обычные клещи - только профессиональный обжимной инструмент. Неправильный обжим снижает надёжность контакта и может вызвать нагрев.

Безопасность и стандарты

Наконечник ЭРА CPTAU-95 соответствует требованиям к герметизации и механической прочности, применяемым в российских нормах для СИП-проводов. Герметичная изоляция предотвращает попадание влаги и коррозии в место соединения. Материалы не выделяют токсичных веществ при работе. Соответствие стандартам EN 61238-1 и ГОСТ Р 52730 соблюдается в рамках сертифицированной серии изделий ЭРА.

Преимущества

• Герметичная изоляция исключает доступ влаги - продлевает срок службы контакта;
• Алюминиевая гильза совместима с алюминиевыми проводами СИП - минимизирует гальваническую коррозию;
• Длинная форма гильзы обеспечивает более равномерное распределение тока и снижает термическую нагрузку;
• Чёрный цвет изоляции устойчив к УФ-излучению - не хрупнет на солнце;
• Размер резьбы М13 стандартизирован - легко заменяется на аналогичное оборудование в России.

Ограничения применения

• Не предназначена для однопроволочных медных проводов - материал гильзы не оптимизирован под медь;
• Не использовать в условиях постоянного погружения в воду - IP-класс защиты не указан, герметизация не является полной;
• Не допускается использование с проводами меньшего сечения - возможен слабый обжим и потеря контакта;
• Не подходит для высоких частот (>50 Гц) - предназначен только для переменного тока 50 Гц в сетях 0,4–10 кВ.

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите на столбе;
• Присоединение фазного провода СИП-2 к шине PE в КТП;
• Соединение с вводными клеммами счетчиков или разъединителей в ЛЭП;
• Монтаж на трансформаторных подстанциях с открытыми контактами.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 95 мм2 - и убедитесь, что жила не имеет повреждений;
• Используйте обжимной инструмент с регулировкой усилия; для 95 мм2 требуются матрицы с маркировкой “A95” или аналогичной;
• После монтажа проверьте контакт рукой - он не должен шататься;
• При установке на шину смажьте поверхность контакта токопроводящей пастой - особенно важно при алюминиевых шинах;
• Не закручивайте болт сверх меры - можно повредить резьбу или деформировать гильзу.
