Наконечник-гильза 12мм с изолир.фланцем, 10,00мм.кв. красный | 2ART509NR DKC ДКС

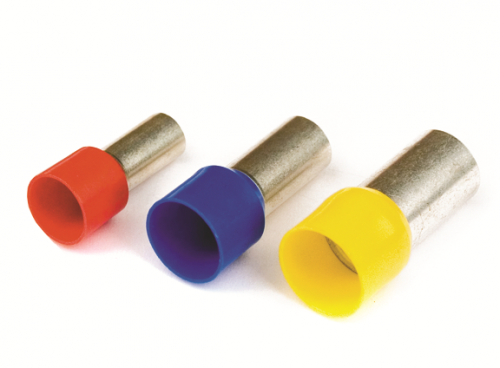

Наконечник-гильза DKC НШВИ 12 мм с изолированным фланцем 10 мм2 (артикул 2art509nr) предназначен для надёжного соединения многожильных кабелей сечением 10 мм2. Красная изолированная манжета и лужёная медная гильза обеспечивают безопасную и долговечную коммутацию в распределительных щитах, пультах управления и на оборудовании.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных проводов перед установкой в клеммы, болтовые зажимы или автоматические выключатели. Подходит для работы в силовых цепях, системах управления, промышленном оборудовании и автоматизации. Применяется там, где требуется исключить расслоение жил, улучшить контакт и предотвратить коррозию.

Технические характеристики

• Сечение кабеля: 10 мм2
• Длина гильзы: 12 мм
• Материал контакта: электротехническая медь
• Покрытие: лужёное (Sn)
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный
• Рабочая температура: от –10 C до +105 C; кратковременно - до +120 C
• Тип конструкции: стандартная трубчатая гильза с фланцем
• Идентификационный флажок: есть (для визуального определения сечения)
• Галогены: отсутствуют

Совместимость и монтаж

Подходит для кабелей с числом жил, соответствующих сечению 10 мм2. Для монтажа используйте обжимной инструмент с матрицей, подходящей под размер 10 мм2 и тип НШВИ. Обжим должен быть равномерным - не допускается пережим или недожим. Гильза должна полностью войти в клемму, а изолированный фланец не должен мешать закручиванию болта. Учитывайте посадочный диаметр клеммы - он должен соответствовать внешнему диаметру гильзы после обжима.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена - материал не выделяет токсичные вещества при нагреве или возгорании. Соответствует требованиям безопасности для промышленного оборудования. Лужёное покрытие снижает риск окисления и повышает срок службы контакта.

Преимущества

• Изолированный фланец защищает от случайного замыкания на корпус или соседние элементы
• Лужёная медь устойчива к коррозии даже во влажной среде
• Ярко-красный цвет легко идентифицирует сечение 10 мм2 при обслуживании
• Проклеенный фланец герметично фиксирует изоляцию кабеля, предотвращая её проскальзывание
• Идентификационный флажок позволяет быстро проверить правильность установленного наконечника

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильного кабеля
• Не рекомендуется использовать при постоянных температурах выше +105 C
• Не подходит для высокочастотных или импульсных цепей без дополнительной оценки потерь
• Обжим должен выполняться строго инструментом для НШВИ - обычные клещи не гарантируют надёжность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммными колодками на частотных преобразователях
• Оконцевание кабелей питания двигателей и насосов в промышленных станках
• Монтаж в системах автоматизации (PLC, реле, датчики)

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 12 мм. Лишняя изоляция внутри гильзы снижает качество контакта
• Проверьте, что все жилы заправлены внутрь гильзы - ни одна не должна торчать
• После обжима слегка потяните кабель - если жила не выскакивает, соединение надёжное
• При использовании в условиях повышенной влажности или агрессивной среды - этот наконечник особенно эффективен благодаря лужёному покрытию
• Запасайтесь этим наконечником (артикул 2art509nr) в комплекте с аналогичными сечениями - удобнее собирать шины и распределять провода по цветам
