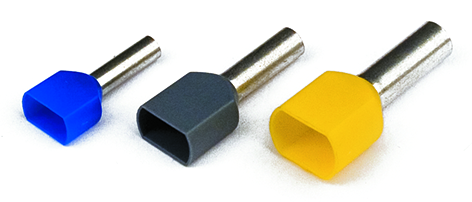

Наконечник-гильза двойная 14 мм с изолир.фланцем 10,00 кв.мм коричневый (НШВИ2) | 2ART5092BRN DKC ДКС

Наконечник-гильза двойная 14 мм с изолированным фланцем 10,00 кв.мм коричневый (НШВИ2) от DKC предназначен для надёжного соединения двух одновременно зачищенных многожильных проводников сечением 10 мм2. Благодаря изолированному фланцу и лужёной меди, этот наконечник подходит для работы в условиях повышенной влажности и требует минимального обслуживания. Артикул 2art5092brn входит в серию Quadro и соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Наконечник-гильза двойная 14 мм с изолированным фланцем 10,00 кв.мм коричневый (НШВИ2) используется для оконцевания пары многожильных проводов одинакового сечения - 10 мм2. Применяется там, где требуется соединить два провода в одной точке: например, на клеммах автоматических выключателей, контакторов, распределительных щитах, частотных преобразователях и других устройствах с ограниченным пространством. Подходит для стационарной установки в помещениях и на улице при соблюдении условий эксплуатации.

Технические характеристики

• Поперечное сечение проводника: 10 мм2 (для каждого из двух проводов)
• Длина гильзы: 14 мм
• Диаметр входного отверстия: 6,4 мм
• Материал контактной части: электротехническая медь
• Покрытие: лужёное - повышает антикоррозийную стойкость и улучшает паяемость
• Материал изоляции: полипропилен (PP) - безгалогенный, устойчив к перегреву
• Цвет изоляции: коричневый - позволяет легко идентифицировать тип и сечение
• Рабочая температура: от –10 C до +105 C; кратковременно допускается до +120 C
• Изолированный фланец: да - предотвращает случайное касание токоведущих частей
• Идентификационный флажок: да - удобство при сборке и проверке
• Устойчивость к короткому замыканию: да - сохраняет целостность при импульсных нагрузках

Совместимость и монтаж

Наконечник-гильза двойная 14 мм с изолированным фланцем 10,00 кв.мм коричневый (НШВИ2) совместим с клеммами, рассчитанными на диаметр штыря 6,4 мм. Для монтажа используйте специальный пресс-клещи с матрицей для НШВИ2. Не рекомендуется использовать обычные плоскогубцы - это снижает механическую прочность соединения. Гильзу необходимо полностью вставить в клемму, чтобы изоляция плотно прилегала к её основанию. Убедитесь, что оба провода равномерно заполнены внутри гильзы перед опрессовкой.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - при возгорании не выделяет токсичных газов. Соответствует требованиям безопасности для электроустановок в жилых, коммерческих и промышленных зонах. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам благодаря изолированному фланцу. Устойчивость к короткому замыканию подтверждена испытаниями на термическую и электродинамическую стойкость.

Преимущества

• Два провода в одном наконечнике - экономия места в клемме и ускорение монтажа
• Лужёная медь - долговечность, устойчивость к окислению, хорошая проводимость
• Изолированный фланец - исключает риск поражения током и КЗ при близком расположении соседних клемм
• Флажок на изоляции - быстрая визуальная идентификация типа и сечения при осмотре
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные и нагретые среды

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Не подходит для проводов сечением менее 8 мм2 или более 12 мм2 - возможна потеря герметичности и механической прочности
• Не рекомендуется для постоянного погружения в воду - IP-класс не указан, изоляция не является водонепроницаемой
• Не следует применять в средах с высоким уровнем химической активности - полипропилен уязвим к некоторым растворителям
• Требуется обязательное использование пресс-клещей - ручная затяжка недопустима

Примеры использования

• Подключение двух выходных фаз двигателя к клеммной колодке в частотном преобразователе
• Объединение нулевых проводов в распределительном щите перед проходным автоматом
• Соединение двух контрольных проводов в цепях управления станков
• Монтаж в системах аварийного освещения, где важна компактность и безопасность

Практические советы

• Перед монтажом обязательно зачистите провода на длину, равную глубине гильзы - около 14 мм
• Проверьте соответствие диаметра клеммы 6,4 мм - не все клеммы подходят даже при правильном сечении
• При использовании в вибрационных средах (например, на транспорте) дополнительно закрепите провода хомутами, чтобы избежать усталости металла
• Цвет коричневой изоляции часто соответствует сечению 10 мм2 - используйте его для стандартизации маркировки в вашей организации
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может снизить адгезию изоляции
