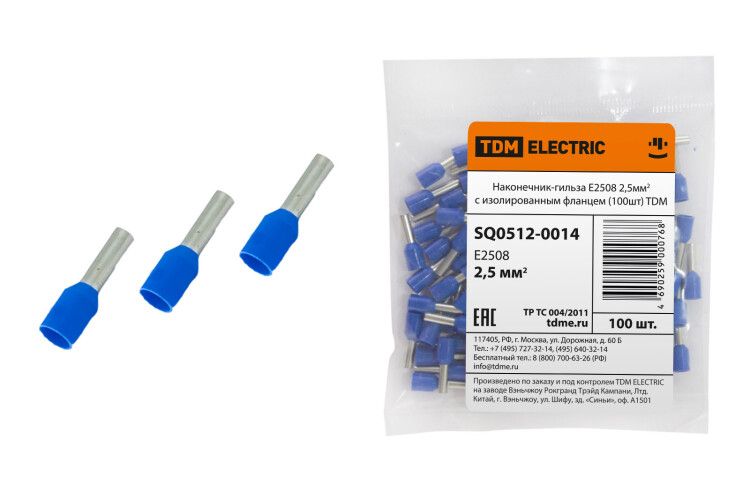

Наконечник-гильза Е2508 2,5мм2 с изолированным фланцем (100шт) | SQ0512-0014 TDM

Наконечник-гильза Е2508 2,5 мм2 с изолированным фланцем от TDM ELECTRIC (артикул sq0512-0014) предназначен для надёжного соединения многожильных проводов с клеммами оборудования. Гильза обеспечивает прочный контакт, а изолированный фланец защищает место соединения от случайного прикосновения.

Назначение и область применения

Наконечник-гильза Е2508 2,5 мм2 используется для оконцевания многожильных гибких проводов перед подключением к клеммам автоматических выключателей, контакторов, реле, распределительных щитов и другого электрооборудования. Подходит для слаботочных и силовых цепей до 690 В. Применяется в промышленной автоматике, на конвейерах, в системах управления и в условиях, где требуется частая переборка соединений.

Технические характеристики

• Сечение провода: 2,5 мм2
• Материал гильзы: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Материал изоляции: ПВХ - термостойкий, устойчив к механическим повреждениям
• Форма: с изолированным фланцем - защищает токоведущую часть от прикосновения
• Количество в упаковке: 100 штук
• Цвет изоляции: красный (стандартная маркировка для сечения 2,5 мм2)

Совместимость и монтаж

Гильза совместима с большинством стандартных клеммных зажимов, включая винтовые, пружинные и болтовые типы. Для установки используйте обжимной инструмент с матрицей для наконечников типа E2508. Обжим должен быть равномерным - не допускайте перекоса или недожима. Изолированный фланец не требует дополнительной изоляции после монтажа. Диаметр входа в клемму: соответствует стандартному размеру для провода 2,5 мм2 - проверьте зажим на соответствие посадочному отверстию.

Безопасность и стандарты

Наконечник-гильза Е2508 изготовлен в соответствии с требованиями к качеству соединений для электротехнических устройств. Изоляция ПВХ соответствует нормам по горючести и температурной стойкости до +105 C. Напряжение изоляции рассчитано на работу в сетях до 690 В переменного тока. Соответствует международным практикам для наконечников типа “E”.

Преимущества

• Устраняет необходимость вручную оплетать жилы - исключает ослабление контакта из-за выпадения проволочек
• Изолированный фланец снижает риск КЗ при близком расположении других элементов
• Латунная гильза сохраняет проводимость даже при длительной нагрузке
• Красный цвет изоляции позволяет быстро идентифицировать сечение провода
• Удобная упаковка - 100 штук в одной картонной коробке, легко хранить и использовать поштучно

Ограничения применения

• Не предназначена для одножильных жестких проводов - возможен плохой обжим и разрушение гильзы
• Работает только с медными многожильными проводами; несовместима с алюминием
• Не рекомендуется для постоянного погружения в воду или работы в агрессивных средах - ПВХ не устойчив к маслам и растворителям
• Не следует применять при температурах выше +105 C - изоляция может деформироваться

Примеры использования

• Подключение проводов к клеммам УЗО в распределительном щите
• Соединение проводов питания с выходными клеммами частотного преобразователя
• Обжим проводов для подключения датчиков и исполнительных механизмов на конвейере
• Замена старых наконечников при модернизации панели управления

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не более 1–2 мм сверху
• Используйте только подходящий обжимной клещ - некорректный инструмент приведёт к плохому контакту
• Проверяйте качество обжима: гильза должна плотно охватывать все жилы, без видимых трещин или перегиба
• При работе в ограниченном пространстве учтите, что изолированный фланец увеличивает внешний диаметр - выбирайте клеммы с достаточным зазором
• Храните в сухом месте - влага может вызвать окисление латуни, особенно при наличии микроскопических повреждений изоляции
