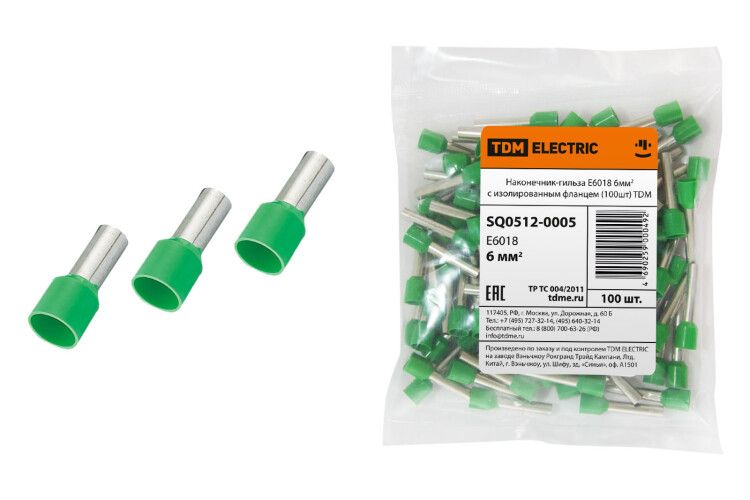

Наконечник-гильза Е6018 6мм2 с изолированным фланцем (100шт) | SQ0512-0005 TDM

Наконечник-гильза Е6018 6 мм2 с изолированным фланцем от TDM ELECTRIC (артикул sq0512-0005) предназначен для надёжного соединения многожильных проводов с клеммами оборудования. Комплект из 100 штук обеспечивает удобство для массового монтажа.

Назначение и область применения

Наконечник-гильза Е6018 6 мм2 используется для оконцевания многожильных гибких проводов перед подключением к клеммам автоматических выключателей, контакторов, распределительных щитов и другого электрооборудования. Изолированный фланец исключает необходимость в дополнительной изоляции места соединения. Подходит для промышленных установок, станков, систем автоматизации и силовой электроники.

Технические характеристики

• Сечение провода: 6 мм2
• Материал гильзы: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Материал изоляции: ПВХ - термостойкий, устойчив к механическим повреждениям
• Форма: с изолированным фланцем - защищает токоведущие части от случайного касания
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник-гильза Е6018 совместим с болтовыми и винтовыми зажимами, рассчитанными на провод 6 мм2. Для монтажа используйте обжимной инструмент с матрицей под размер гильзы. Убедитесь, что жилы провода полностью вошли в гильзу до упора - это гарантирует минимальное переходное сопротивление. Изолированный фланец не требует дополнительной изоляции после обжима.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электромонтажных комплектующих. Изоляция ПВХ обеспечивает защиту от поражения током при работе под напряжением. Наконечник-гильза Е6018 не предназначена для постоянного погружения в жидкости или работы при температуре выше +85 C.

Преимущества

• Ускоряет монтаж - не требуется применение термоусадочных трубок или изоленты
• Защита от случайного касания благодаря изолированному фланцу
• Латунная гильза снижает риск нагрева при нагрузках
• Стандартный размер позволяет использовать универсальные обжимные клещи

Ограничения применения

• Не применяется для одножильных жестких проводов - оптимизирован только для многожильных
• Работает при температуре от –40 C до +85 C - вне этого диапазона возможна деформация изоляции
• Не рекомендован для открытых внешних установок без защиты от прямого UV-излучения - ПВХ со временем хрупчеет под солнцем
• Не подходит для циклических вибраций с частотой более 50 Гц - возможна усталость металла

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите управления
• Обжим проводов питания на контакторах в конвейерных линиях
• Соединение медных многожильных кабелей с зажимами частотных преобразователей
• Монтаж в распределительных коробках промышленных станков

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода были равномерно заполнены внутри гильзы - не допускайте “пустот”
• Выбирайте обжимной инструмент с регулировкой усилия - пережим может повредить гильзу, недожим - вызовет нагрев
• При использовании в условиях повышенной влажности контролируйте целостность изоляции - даже ПВХ со временем может треснуть
• Артикул sq0512-0005 от TDM ELECTRIC легко заменяем - аналогичные модели других брендов должны иметь точно такие же размеры гильзы и фланца
• Храните в сухом месте - влага может спровоцировать окисление латуни, особенно при длительном хранении
