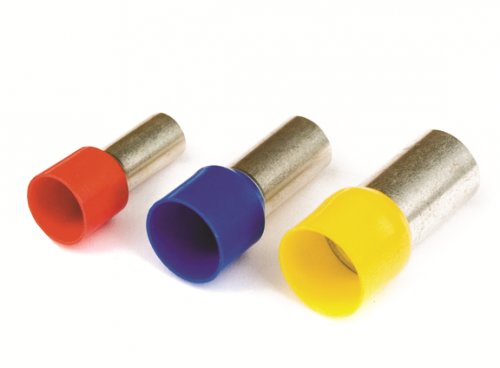

Наконечник-гильза НШВИ Quadro 70 кв.мм, 21 мм DKC 2ART514

Наконечник-гильза изолированный 70 кв.мм, длина 21 мм, желтый, с изолированным фланцем (упаковка 25 штук), НШВИ от DKC предназначен для надёжного соединения многожильных медных проводников сечением 70 мм2. Благодаря изолированному фланцу и лужёной меди, этот наконечник защищён от коррозии и подходит для работы в условиях повышенной влажности. Артикул 2art514 входит в серию Quadro и рассчитан на промышленную эксплуатацию.

Назначение и область применения

Наконечник-гильза изолированный 70 кв.мм, длина 21 мм, желтый, с изолированным фланцем (упаковка 25 штук), НШВИ используется для оконцевания многожильных проводов перед установкой в клеммы, зажимы или контакты автоматических выключателей, силовых разъёмов и распределительных щитов. Подходит для систем с высокими токовыми нагрузками - например, в частях цепей питания двигателей, преобразователей частоты, сварочных аппаратов и крупных конвейеров.

Технические характеристики

• Номинальное сечение провода: 70 мм2
• Длина гильзы: 21 мм
• Материал контактной части: электротехническая медь
• Покрытие: лужёное (оцинкованное оловом для защиты от коррозии)
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: жёлтый
• Рабочая температура: от –10 C до +105 C; кратковременно допускается до +120 C
• Конструкция: стандартная, с проклеенным фланцем
• Упаковка: 25 штук в рулоне/ленте
• Идентификация: наличие цветного флажка для быстрого определения сечения

Совместимость и монтаж

Наконечник-гильза изолированный 70 кв.мм, длина 21 мм, желтый, с изолированным фланцем (упаковка 25 штук), НШВИ совместим с клеммами, рассчитанными на проводники 70 мм2. Для монтажа требуется пресс-клещи с матрицей, соответствующей типу НШВИ и сечению 70 мм2. Проклеенный фланец предотвращает перегрев и механическое повреждение изоляции при затяжке. Убедитесь, что диаметр входного отверстия клеммы позволяет свободно поместить гильзу - внешний диаметр изолированного наконечника около 18–20 мм.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - материал не выделяет токсичные газы при нагреве или возгорании, что соответствует требованиям безопасности для закрытых помещений и промышленных объектов. Конструкция соответствует ГОСТ Р 50049-92 и международным нормам IEC 60947-7-1 для наконечников кабельных. Применим для кабелей, устойчивых к короткому замыканию, благодаря термостойкости материала и прочности лужёного соединения.

Преимущества

• Лужёное покрытие снижает риск окисления и увеличивает срок службы контакта
• Изолированный фланцем предотвращает случайное касание токоведущих частей
• Цветовая маркировка (жёлтый) ускоряет идентификацию сечения при обслуживании
• Проклейка изоляции исключает её смещение при обжиме
• Удобная упаковка - 25 штук в рулоне, легко брать по одной
• Высокая теплостойкость - работает даже при кратковременных перегрузках до +120 C

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных
• Запрещено использовать с проводами большего сечения (более 70 мм2) - возможен перегрев и деформация
• Не рекомендовано применение в средах с постоянными температурами выше +105 C
• Не подходит для монтажа в условиях сильной химической агрессии - хотя лужение защищает от влаги, оно не устойчиво к кислотам и щелочам

Примеры использования

• Подключение мощных электродвигателей в промышленных станках
• Соединение кабелей питания частотных преобразователей
• Обжим проводов в распределительных щитах с большой плотностью компоновки
• Монтаж в системах аварийного освещения и резервного питания
• Электрооборудование судов, метро, транспорта - где важна надёжность и безопасность

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода полностью вошли в гильзу - не должно быть торчащих концов
• Используйте пресс-клещи с правильной матрицей - для НШВИ 70 мм2 нужна матрица с меткой “70” или “L”
• После обжима потяните за провод - если он не выскакивает, соединение качественное
• При работе в сыром помещении обязательно используйте именно лужёные наконечники - обычные медные окисляются
• Храните в сухом месте - даже с изоляцией, длительное воздействие влаги может снизить эффективность проклейки
• Флажок на конце - это не просто цвет, а индикатор сечения. Жёлтый = 70 мм2, так проще найти нужный в ящике
