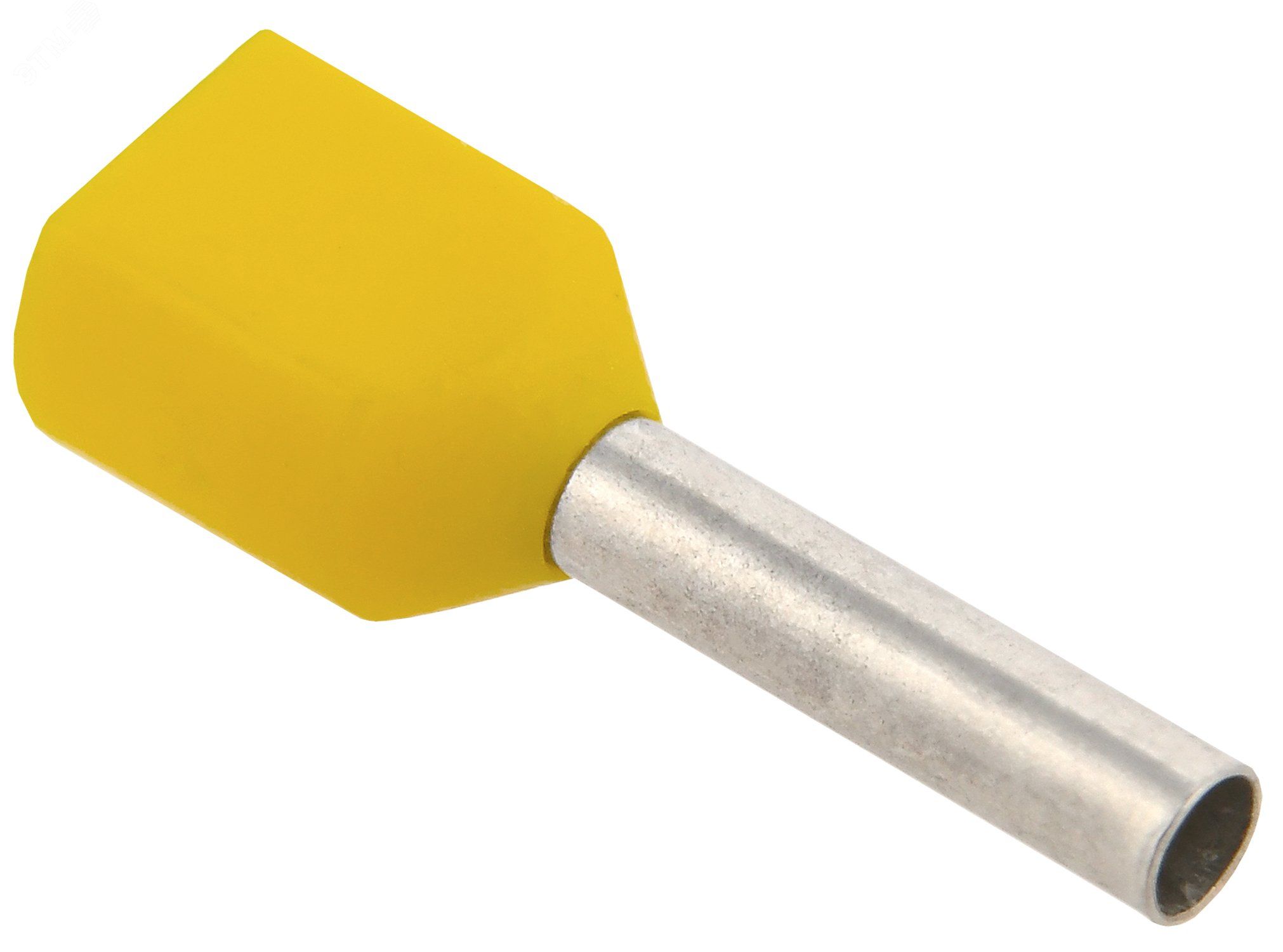

Наконечник НШВИ(2) 1,0-10 желтый (20шт/упак) | UTE10-4-D2-3-100 IEK

Наконечник НШВИ(2) 1.0-10 желтый (20шт/упак) от IEK предназначен для надёжного соединения одножильных медных проводов сечением 1 мм2 через опрессовку. Этот тип наконечника часто используется в распределительных щитах, пультах управления и оборудовании с частыми вибрациями благодаря прочному контакту и защите от коррозии.

Назначение и область применения

Наконечник НШВИ(2) 1.0-10 желтый (20шт/упак) применяется для оконцевания медных проводов в электрических цепях переменного и постоянного тока. Он обеспечивает плотный контакт между проводом и зажимом клеммы, предотвращает ослабление соединения при вибрациях и снижает риск перегрева. Подходит для установки в автоматических выключателях, клеммных колодках, контакторах и других устройствах с винтовыми зажимами. Особенность модели - возможность подключения **двух** проводников одновременно, что упрощает сборку сложных схем.

Технические характеристики

• Поперечное сечение провода: 1 мм2
• Материал наконечника: медь, лужённая поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Длина втулки: 17,2 мм
• Наружный диаметр: 5,2 мм
• Внутренний диаметр втулки: 2,3 мм
• Форма фланца: трубчатая
• Цвет изоляции: жёлтый
• Тип конструкции: стандартная, с двумя входами для проводов
• Срок службы: до 5 лет при соблюдении условий эксплуатации
• Упаковка: 20 штук

Совместимость и монтаж

Наконечник НШВИ(2) 1.0-10 желтый (20шт/упак) совместим с клеммами, рассчитанными на диаметр ввода до 5,2 мм. Для монтажа требуется специальный пресс-клещи с матрицей для наконечников типа ШВИ. После вставки проводов в втулку необходимо произвести равномерную опрессовку - два импульса по бокам втулки. Убедитесь, что изоляция провода не попала в зону опрессовки. Жёлтый цвет изоляции позволяет легко отличить этот наконечник от аналогичных моделей другого сечения.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих электрооборудования. Лужёное покрытие повышает антикоррозийную стойкость, особенно в условиях повышенной влажности. Изоляция PVC соответствует классу самозагасаемости, исключает распространение пламени. Применение в сетях напряжением до 1000 В.

Преимущества

• Два канала для проводов позволяют экономить место в клеммах и уменьшать количество точек подключения
• Лужёная медь обеспечивает долгую работу без потери проводимости даже при температурных колебаниях
• PVC-изоляция гибкая, устойчивая к механическому воздействию и химическим средам
• Чёткий цветовой код (жёлтый) ускоряет идентификацию сечения при обслуживании
• Высокая механическая прочность после опрессовки - не выпадают из клемм даже при вибрациях

Ограничения применения

• Не для многожильных проводов без предварительной прессовки концов
• Запрещено использовать с проводами большего сечения - возможен перегрев и деформация
• Работает только при правильном выборе инструмента для опрессовки; использование обычных клещей приведёт к плохому контакту
• Не рекомендован для открытых внешних установок без защиты от осадков - хотя изоляция устойчива, срок службы снизится при длительном воздействии UV и воды

Примеры использования

• Подключение проводов к клеммным колодкам в силовых щитах
• Объединение двух проводов от датчиков в одной клемме контроллера
• Сборка панелей управления на заводах и конвейерах
• Монтаж в бытовых и промышленных автономных системах с высокой нагрузкой

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 1 мм2 точно соответствует заявленному значению, другие значения недопустимы
• Выбирайте пресс-клещи с матрицей, помеченной как “ШВИ” или “HVI”, чтобы избежать неплотной опрессовки
• После опрессовки проверьте прочность соединения - легкое покачивание провода не должно вызывать движения внутри втулки
• При замене старых наконечников используйте тот же тип - Наконечник НШВИ(2) 1.0-10 желтый (20шт/упак) от IEK имеет стандартизированные размеры, которые подходят ко всем основным клеммам европейского и российского производства
• Храните в сухом месте - влага может спровоцировать окисление лужёного слоя, даже если он защищён изоляцией
