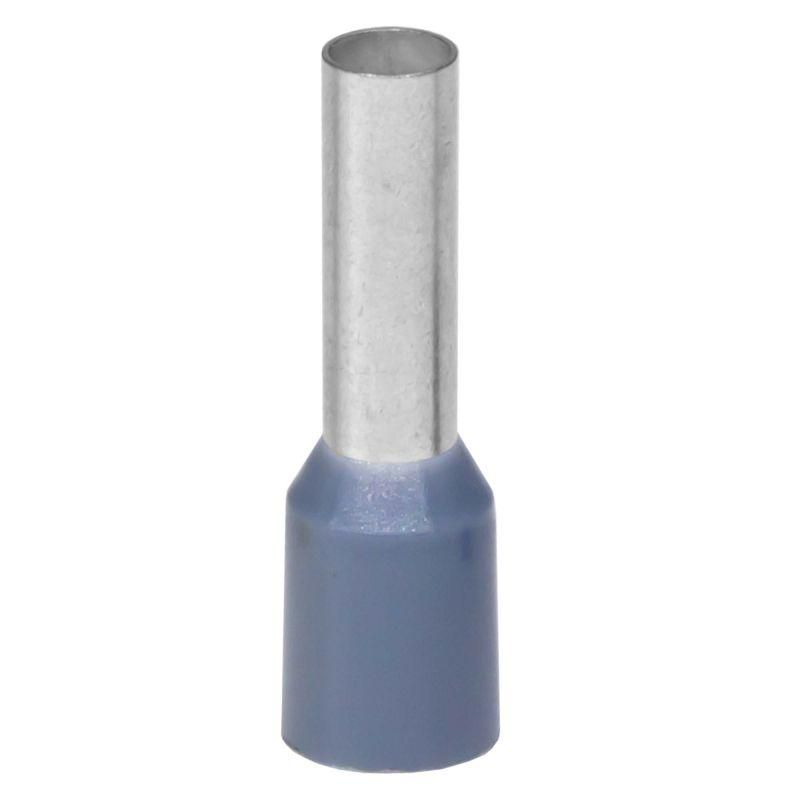

Наконечник-гильза с изолированным фланцем для жилы сечением 4кв.мм, длина контактной части 18мм, серый (НШВИ 4-18) | IF4-18GR DKC ДКС

Наконечник-гильза с изолированным фланцем для жилы сечением 4 кв. мм, длина контактной части 18 мм, серый, НШВИ 4-18 от бренда DKC (ДКС) - это готовое решение для надёжного соединения многожильных проводов сечением 4 мм2. Артикул if4-18gr обеспечивает удобство монтажа и безопасную эксплуатацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Наконечник-гильза НШВИ 4-18 используется для оконцевания многожильных медных проводов сечением 4 мм2. Он позволяет легко и качественно подключить провод к клеммам автоматических выключателей, контакторов, распределительных щитов и других устройств. Подходит для стационарной установки в электрооборудовании, панелях управления, системах автоматизации и на транспорте.

Технические характеристики

• Поперечное сечение жилы: 4 мм2 (соответствует AWG 12)
• Длина контактной части: 18 мм - оптимальна для стандартных клеммных зажимов
• Материал контактной части: медь М0, высокой проводимости
• Покрытие: лужёное (олово с висмутом) - улучшает контакт, предотвращает окисление
• Изоляция: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Цвет изоляции: серый - стандартизирован для быстрой идентификации сечения
• Галогены: отсутствуют - безопасно при возможном нагреве или возгорании
• Фланец: изолированный - исключает случайное замыкание на корпус
• Проклеенный тип: да - внутренний клей фиксирует жилы после обжима
• Тип конструкции: стандартная - совместим с большинством обжимных инструментов

Совместимость и монтаж

Наконечник-гильза НШВИ 4-18 совместим с любыми обжимными клещами, рассчитанными на сечение 4 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину 15–18 мм - чтобы жила полностью вошла в гильзу
• Убедитесь, что все жилы плотно заполнены гильзу - не допускайте выпадения отдельных проволочек
• Обжимайте в двух местах: первое - на переходе между гильзой и изоляцией, второе - на конце гильзы
• Не используйте плоскогубцы или кусачки - они деформируют контакт и снижают надёжность соединения

Изолированный фланец позволяет монтировать наконечник прямо в клемму без необходимости дополнительно изолировать место соединения.

Безопасность и стандарты

• Материал изоляции соответствует UL94 HB - самозагасаемый, не распространяет пламя
• Отсутствие галогенов - снижает риск образования токсичных газов при перегреве
• Лужёное покрытие увеличивает срок службы контакта в условиях влажности и температурных колебаний
• Произведён на автоматическом оборудовании - отсутствуют заусенцы внутри изоляции, которые могли бы повредить жилу

Преимущества

• Проклеенная конструкция гарантирует прочное соединение даже при вибрациях
• Изолированный фланец исключает риск пробоя на металлический корпус
• Серый цвет изоляции - сразу видно, что это наконечник на 4 мм2, ускоряет сборку
• Высокая электропроводность меди + лужение = минимальные потери энергии
• Полипропиленовая изоляция устойчива к химическим воздействиям и старению

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильного ядра
• Не рекомендуется использовать в цепях постоянного тока выше 1000 В - изоляция не рассчитана на высокое напряжение
• Не подходит для частых механических разъединений - не является разборным соединением
• Максимальная рабочая температура изоляции - до +105 C; при более высоких температурах возможна потеря эластичности

Примеры использования

• Подключение силового кабеля к автоматическому выключателю в щитовой комнате
• Оконцевание проводов в пультах управления станков и конвейеров
• Монтаж кабельных соединений в распределительных шкафах промышленного оборудования
• Электроустановки в судостроении и железнодорожной сфере - где важна надёжность и отсутствие галогенов

Практические советы

• Перед обжимом проверьте соответствие диаметра гильзы и сечения провода - НШВИ 4-18 точно подходит для 4 мм2, но не для 2,5 или 6 мм2
• Если провод слишком длинный - обрезайте лишние жилы, чтобы не было “выступающих” проволочек
• При использовании в агрессивной среде (например, на производстве с маслом или химией) убедитесь, что изоляция не повреждена
• Артикул if4-18gr из серии Quadro от DKC (ДКС) имеет одинаковые параметры с аналогами других брендов - можно менять поставщика без переделки схемы
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить адгезию клея
