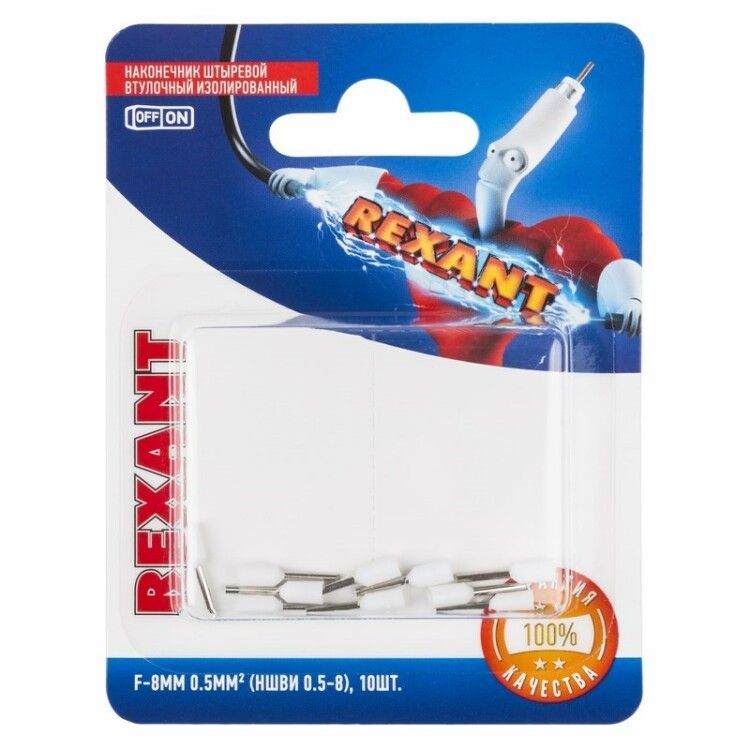

Наконечник штыревой втулочный изолированный F-8мм 0.5мм² (НШВи 0.5-8 / Е 0,5-8 E0508) белый (в упак. 10шт.) | 06-0403-A REXANT MEET

Наконечник штыревой втулочный изолированный F-8 мм 0.5 мм2 (НШВи 0.5-8 / Е 0.5-8 / E0508) белый, 10 шт - это компактный, изолированный контактный элемент из латуни с лужёным покрытием, предназначенный для надёжного обжимного соединения тонких многожильных проводов сечением 0,5 мм2. Бренд Rexant выпускает этот наконечник в сериях, ориентированных на точный монтаж в слаботочных цепях и устройствах автоматизации.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-8 мм 0.5 мм2 используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, клеммами автоматических выключателей, контакторов, реле, распределительных щитов или плат управления. Применяется в системах автоматизации, бытовой электронике, панелях управления, освещении и маломощном оборудовании. Особенно эффективен там, где требуется исключить скрутку или облуживание провода - он обеспечивает стабильный контакт без потерь.

Технические характеристики

• Тип: Штыревой втулочный изолированный (НШВи)
• Сечение провода: 0,5 мм2 - подходит для тонких многожильных медных проводов
• Длина втулки: 8 мм - достаточна для надёжного обжима
• Диаметр отверстия: 1,3 мм - совместим с болтами и шпильками M1–M1,2
• Материал втулки: Латунь - хорошая проводимость и механическая прочность
• Покрытие: Лужёное - предотвращает окисление, улучшает пайку и контакт
• Изоляция: Да, из ПВХ - белый цвет, защищает от случайного касания и влаги
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 0.5 мм2 монтируется исключительно методом обжима. Для этого используются специальные кримперы: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед установкой необходимо зачистить конец провода на длину около 8 мм. Манжета из ПВХ имеет коническую форму - она облегчает введение жил в втулку, особенно при работе с гибкими многожильными проводами. Обжим должен быть равномерным, без перекосов - иначе контакт будет нестабильным. Нельзя использовать плоскогубцы или другие неспециализированные инструменты.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к качеству изоляции и электропроводности, применяемым в промышленной и бытовой электромонтажной практике. Изоляция из ПВХ соответствует нормам по устойчивости к механическим повреждениям и низким температурам. Однако продукт не сертифицирован по ГОСТ Р 50030.5.2 или IEC 60947 - он относится к категории универсальных комплектующих, а не к официально стандартизированному силовому оборудованию.

Преимущества

• Устраняет необходимость вручную облуживать или скручивать провода - снижает риск плохого контакта
• Изолирующий кожух защищает место соединения от влаги, пыли и случайного прикосновения
• Лужёная поверхность втулки увеличивает срок службы контакта и уменьшает переходное сопротивление
• Коническая манжета упрощает ввод провода - особенно важно при работе с тонкими жилами
• Белый цвет изоляции позволяет легко отличить тип и сечение при визуальной проверке

Ограничения применения

• Не подходит для проводов сечением более 0,5 мм2 - возможен перегрев и разрушение контакта
• Не рекомендован для высокотемпературных сред (более +70 C) - ПВХ теряет эластичность
• Не предназначен для работы с алюминиевыми проводами - материал втулки (латунь) несовместим с алюминием
• Не следует использовать в условиях постоянного механического напряжения - например, в движущихся частях машин
• Рассчитан только на однообжимное соединение - нельзя разбирать и переиспользовать

Примеры использования

• Подключение датчиков температуры и давления в панелях управления
• Запитка реле и модулей в щитах автоматики
• Монтаж светильников с контроллерами и LED-стробоскопов
• Соединение проводов в бытовых приборах: стиральных машинах, кофемашинах, микроволновках
• Электроустановки в помещениях с повышенной влажностью - благодаря изоляции ПВХ

Практические советы

• Перед обжимом всегда проверяйте, что зачищенная часть провода полностью вошла в втулку - не должно быть торчащих жил
• Выбирайте кримпер с матрицей, точно соответствующей размеру 0,5 мм2 - используйте инструменты, указанные в описании
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри втулки
• Если работаете с несколькими проводами одного типа - храните запас этих наконечников рядом с инструментом
• Не применяйте этот наконечник вместо трубчатых или ответвительных - он не предназначен для параллельного подключения двух проводов
