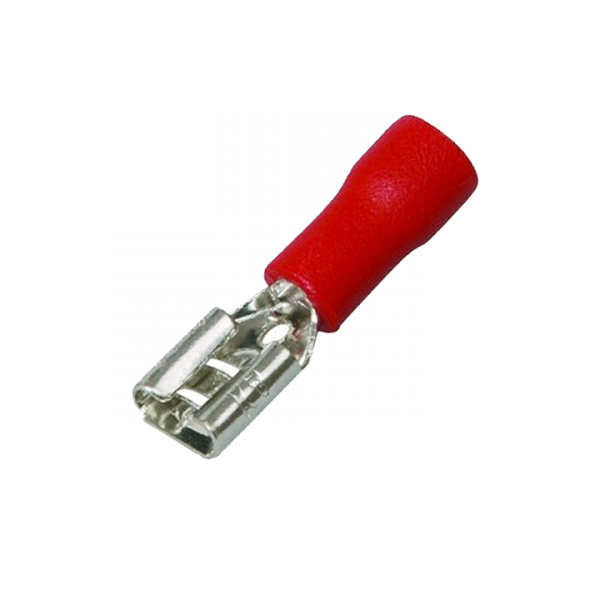

Разъем плоский РпИм 1,25-250 (100шт.) EKF PROxima | rpim-1,25-250

Разъем плоский РпИм 1,25-250 (100 штук) от EKF - это изолированная гильза для оконцевания многожильных медных проводов, обеспечивающая надежный контакт при опрессовке. Продукт серии PROxima предназначен для использования в распределительных щитах, панелях управления и других устройствах, где требуется прочное и долговечное соединение.

Назначение и область применения

Разъем плоский РпИм 1,25-250 (100 штук) используется для создания оконцовки на концах многожильных медных проводов. Он позволяет безопасно и качественно подключить провод к винтовым зажимам автоматических выключателей, клеммных колодок и другим устройствам, предотвращая перелом жил и снижая риск нагрева из-за плохого контакта. Подходит для монтажа в силовых цепях с напряжением до 380 В и током до 10 А.

Технические характеристики

• Тип изделия: изолированный разъем
• Форма: плоская гильза
• Размер контакта: 7,7 × 0,8 мм
• Диаметр внешний: 4,3 мм
• Диаметр внутренний: 2,3 мм
• Площадь сечения провода: 0,5–1,5 кв. мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Максимальный ток: 10 А
• Номинальное напряжение: 380 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем плоский РпИм 1,25-250 (100 штук) совместим с проводами из меди с сечением 0,5–1,5 кв. мм. Для установки требуется специальный инструмент - клещи для опрессовки с матрицей, подходящей под размер 7,7×0,8 мм. Убедитесь, что инструмент правильно отрегулирован: недостаточно сильное давление приведёт к слабому контакту, слишком большое - повредит изоляцию или саму гильзу. После опрессовки проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для электроустановок до 1000 В. Материал изоляции - ПВХ, устойчивый к возгоранию и химическому воздействию. Луженое покрытие контакта защищает от окисления, продлевая срок службы соединения в условиях повышенной влажности. Напряжение 380 В и ток 10 А позволяют использовать изделие в большинстве бытовых и промышленных сетей переменного тока.

Преимущества

• Электролитическое лужение контакта обеспечивает стабильную проводимость и уменьшает переходное сопротивление
• ПВХ-изоляция не трескается при низких температурах и не деформируется при нагреве
• Красный цвет легко идентифицирует фазу или положительный потенциал в схемах
• Удобная форма гильзы позволяет плотно прилегать к винтовым зажимам без люфта
• Высокая механическая прочность после опрессовки исключает выпадение провода

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных медных
• Запрещено использование с алюминиевыми проводами
• Не рекомендуется применять в средах с постоянным воздействием открытого огня или высокой концентрацией растворителей
• Не следует использовать при температурах ниже –40 C или выше +80 C - возможна потеря эластичности изоляции
• Не допускается повторная опрессовка - после первого сжатия гильза теряет герметичность

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительном щите
• Соединение с клеммными колодками в системах управления станками
• Монтаж в частных домах и офисах при замене старой проводки
• Обустройство освещения и розеточных групп с использованием гибких многожильных кабелей

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не более 9–10 мм, чтобы избежать выхода жил за её пределы
• Выбирайте клещи с матрицей, указанной производителем для РпИм 1,25-250; используйте инструмент с регулировкой усилия
• Проверяйте соответствие сечения провода: если жила меньше 0,5 кв. мм - она будет болтаться внутри, больше 1,5 кв. мм - не войдет
• Храните упаковку в сухом месте, избегайте попадания влаги - даже луженые контакты могут окисляться при длительном контакте с водой
• При сборке щита помечайте разъемы по цвету: красный - фаза, другие цвета - ноль/земля, если используются аналогичные модели
