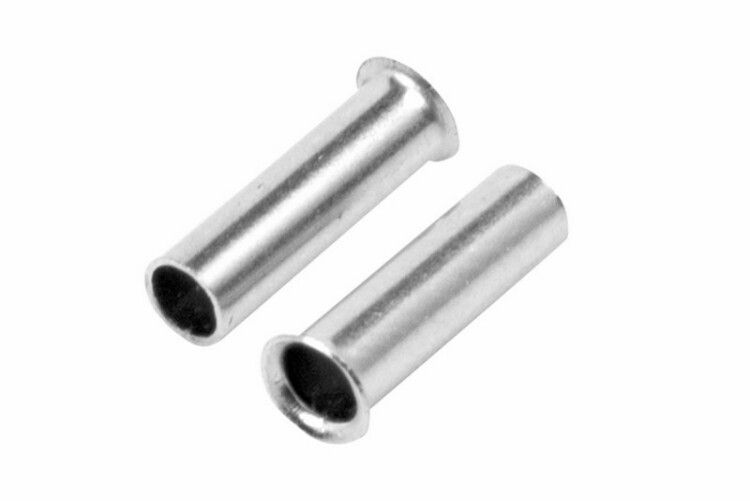

Наконечник штыревой втулочный L-7 мм 1.5 кв (НШВ 1.5-8 НГ 1.5-7), REXANT - 08-0805 MEET

Наконечник штыревой втулочный L-7 мм 1.5 мм2 (НШВ 1.5-8 / НГ 1.5-7) от REXANT - это надёжный элемент для соединения многожильных медных проводов сечением 1,5 мм2 через обжим. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и других местах, где требуется прочное и долговечное контактное соединение.

Назначение и область применения

Этот наконечник используется для подготовки концов многожильных проводов к подключению к клеммам, болтам или зажимам. Он исключает необходимость облуживания или скручивания жил, обеспечивая устойчивый токопроводящий контакт. Подходит для установки в автоматических выключателях, контакторах, клеммных колодках, устройствах защиты и другом оборудовании с винтовыми зажимами диаметром до 2 мм.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Длина втулки: 7 мм
• Диаметр отверстия: 2 мм
• Материал втулки: латунь
• Покрытие: лужёное (электролитическое)
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Способ монтажа: обжимной
• Материал изоляции: отсутствует (неизолированный)

Совместимость и монтаж

Наконечник штыревой втулочный L-7 мм 1.5 мм2 (НШВ 1.5-8 / НГ 1.5-7) совместим с обжимными клещами, поддерживающими размеры 1,5–2,5 мм2. Рекомендуются модели: HT-864 (артикулы 12-3202, 12-3202-4), HT-866 (12-3205), HT-864 (12-3106), HT-301E (12-3113, 12-3114, 12-3013). Перед обжимом необходимо зачистить изоляцию провода на длину, равную глубине втулки (7 мм). Одна сторона втулки развальцованная - это упрощает введение многожильного провода. Обжим выполняют в двух точках: один - на втулке, второй - на переходе к жиле, чтобы предотвратить перегиб провода.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству и электротехнической безопасности, применяемым в России и странах ЕАЭС. Лужёное покрытие снижает риск окисления латуни, что продлевает срок службы контакта. Однако наконечник не предназначен для работы в условиях постоянного воздействия открытого пламени, высоких температур выше +105 C или агрессивных химикатов.

Преимущества

• Латунная втулка обеспечивает хорошую проводимость и механическую прочность
• Лужёное покрытие защищает от коррозии и улучшает контакт с клеммами
• Развальцеванная входная часть упрощает заправку многожильного провода
• Не требует пайки - экономит время и исключает риск повреждения изоляции при нагреве
• Универсальный размер отверстия 2 мм подходит для большинства стандартных винтовых зажимов

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Не имеет изоляции; при необходимости защиты контакта следует использовать термоусадочные или изолирующие насадки
• Не рекомендуется для применения в цепях переменного тока свыше 1000 В без дополнительной изоляции и сертификации оборудования
• Запрещено использование с проводами сечением больше 1,5 мм2 - возможен перегрев и деформация

Примеры использования

• Подключение кабелей к автоматическим выключателям в распределительном щите
• Монтаж проводов на клеммы контакторов и реле
• Соединение проводов питания с частотными преобразователями
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Сборка пультов управления станков и конвейеров

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 1,5 мм2 точно соответствует заявленному значению
• Используйте только подходящие обжимные клещи - некорректный инструмент вызывает плохой контакт или разрушение втулки
• После обжима потяните провод слегка - он не должен выскальзывать из втулки
• Если втулка плотно не проходит в клемму, не используйте усилие - возможно, диаметр отверстия не соответствует вашему зажиму
• Храните наконечники в сухом месте - даже лужёное покрытие может окисляться при повышенной влажности
