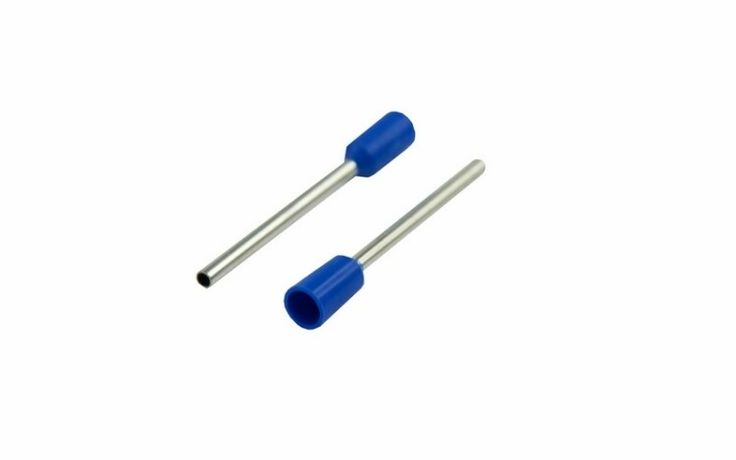

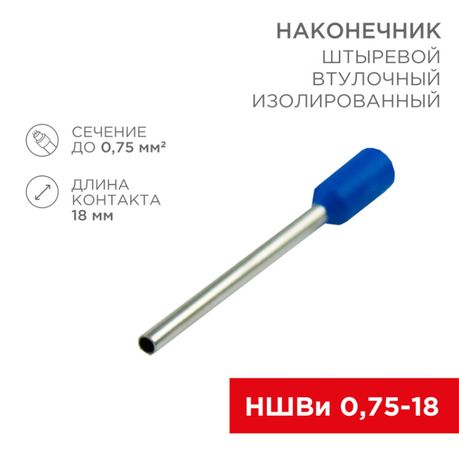

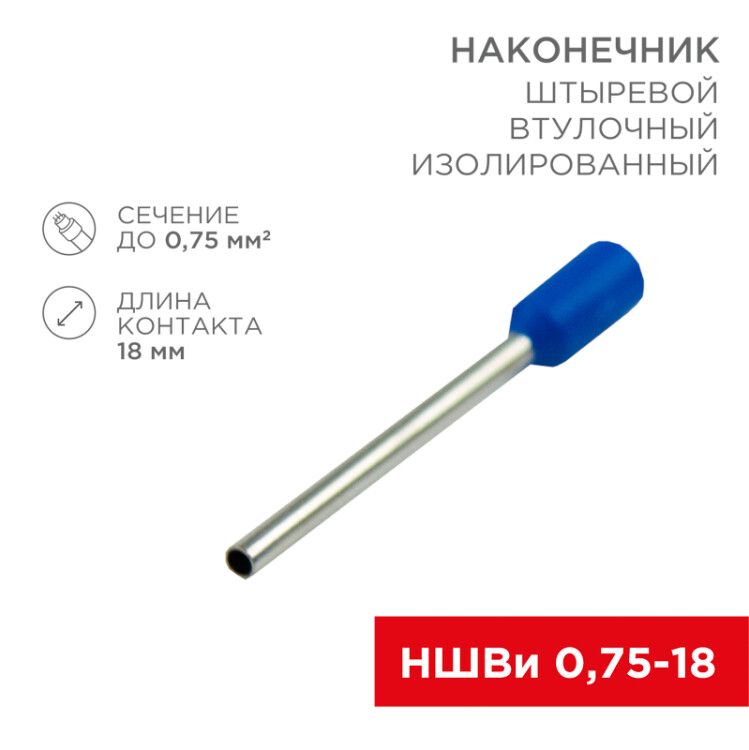

Наконечник штыревой втулочный изолированный F-18 мм 0.75 мм² (НШВи 0.75-18) синий | 08-1809 REXANT MEET

Наконечник штыревой втулочный изолированный F-18 мм 0.75 мм2 (НШВи 0.75-18) синий от Rexant обеспечивает надёжное и быстрое соединение многожильных проводов сечением 0,75 мм2. Этот тип наконечника применяется там, где важна скорость монтажа, защита от влаги и устойчивость контакта - например, в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВи 0.75-18 используется для создания прочного и долговечного электрического соединения между многожильным проводом и зажимом оборудования - клеммами, болтами, контактами автоматических выключателей, УЗО, рубильников и т.д.

Подходит для монтажа в условиях повышенной влажности, на производстве, в системах управления, бытовых и промышленных электрощитах. Особенно эффективен там, где требуется подключить два провода одновременно - благодаря двойному входу в втулку.

Технические характеристики

• Сечение провода: 0,75 мм2 - оптимально для слаботочных цепей и маломощных нагрузок
• Длина втулки: 18 мм - позволяет плотно обжать две жилы
• Диаметр отверстия: 1,5 мм - совместим с болтами M2–M2,5
• Материал втулки: латунь - высокая проводимость и механическая прочность
• Защитное покрытие: лужёное - предотвращает окисление и увеличивает срок службы
• Изоляция: да, из ПВХ - синий цвет, термостойкий материал
• Форма фланца: трубчатая - равномерное распределение усилия при обжиме
• Тип конструкции: стандартная - проверенная схема, без лишних элементов
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник НШВи 0.75-18 рассчитан на установку двух многожильных проводов одновременно. Перед монтажом необходимо зачистить изоляцию с каждого провода на длину около 15–17 мм - чтобы они полностью вошли в втулку.

Для обжима используются кримперы с матрицей под диаметр 1,5 мм:

• HT-8164 (артикул 12-3206)
• HT-301E (артикул 12-3114)
• HT-301S (артикулы 12-3119, 12-3019-4)

Не используйте плоскогубцы или другие инструменты без правильной матрицы - это повредит контакт и снижает надёжность соединения.

Убедитесь, что посадочный диаметр клеммы или болта составляет 1,5 мм - иначе наконечник не будет плотно фиксироваться.

Безопасность и стандарты

Изолированная конструкция соответствует требованиям безопасности при работе с напряжением до 1000 В переменного тока. Материал ПВХ не распространяет горение и устойчив к воздействию масла, бензина и большинства химически активных сред.

ГОСТ Р 50044.1-92 - основной стандарт для таких наконечников. Применение лужённой латуни гарантирует соответствие требованиям по электроконтактной стойкости.

Преимущества

• Экономия времени - один наконечник заменяет два отдельных соединения
• Защита от окисления - лужёное покрытие сохраняет проводимость даже в сыром воздухе
• Улучшенная герметичность - ПВХ-манжета исключает попадание влаги на металл
• Чёткая цветовая маркировка - синий цвет легко отличается от других сечений
• Высокая механическая прочность - латунная втулка не деформируется при затяжке

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных
• Не подходят для токов выше 10 А - максимальная нагрузка ограничена сечением 0,75 мм2
• Не рекомендованы для частых перегибов или вибрационных условий без дополнительной фиксации
• Работают только при температуре от -40C до +70C - выход за эти границы снижает прочность ПВХ

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в квартирном щите
• Соединение датчиков и контроллеров в системах автоматизации
• Монтаж освещения и розеток в помещениях с высокой влажностью (ванная, кухня)
• Подключение проводов к клеммам тепловых реле или магнитных пускателей
• Сборка панелей управления на производстве - особенно когда нужно подключить два провода к одной точке

Практические советы

• Перед обжимом проверьте, что провода полностью вошли в втулку - не должно быть торчащих жил
• Используйте только рекомендованные кримперы - некорректный инструмент вызывает плохой контакт и нагрев
• После монтажа потяните за провод - соединение не должно расходиться
• Если нужен более мощный вариант - выбирайте НШВи 1,5 мм2 или 2,5 мм2, а не этот
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повредить ПВХ
