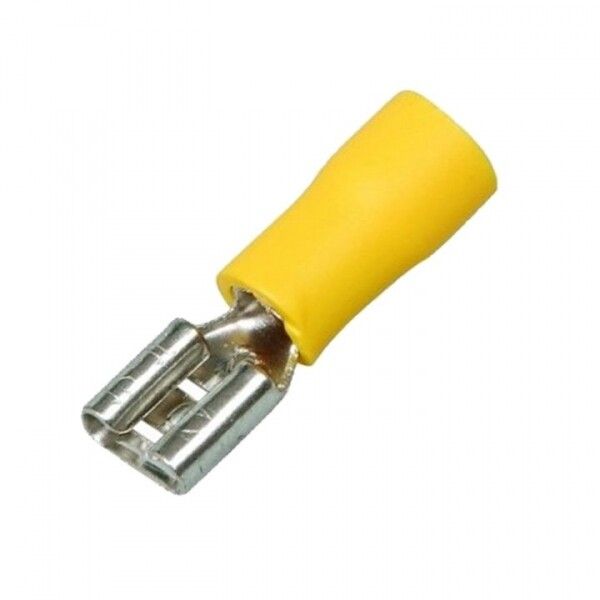

Разъем плоский РпИм 5,5-6-0,5 (100шт.) EKF PROxima | rpim-5,5-6-0,5

Разъем плоский РпИм 5,5-6-0,5 от EKF в серии PROxima - это изолированная гильза для оконцевания многожильных медных проводов сечением 4–6 мм2. Разъемы используются для создания надежного контактного соединения при подключении к винтовым зажимам, особенно там, где важна долговечность и безопасность - например, в распределительных щитах или на оборудовании с вибрацией.

Назначение и область применения

Разъем плоский РпИм 5,5-6-0,5 предназначен для оконцевания многопроволочных медных проводов перед подключением к клеммникам, автоматическим выключателям, контакторам и другим устройствам с винтовыми зажимами. Он предотвращает расслоение жил, снижает риск перегрева и обеспечивает равномерное распределение усилия при затяжке. Подходит для использования в электроустановках постоянного и переменного тока до 380 В.

Технические характеристики

• Тип: изолированный разъем с гильзой
• Сечение провода: 4–6 мм2
• Размер контакта: 4,8 × 0,8 мм
• Максимальный ток: 24 А
• Напряжение: до 380 В
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Наружный диаметр: 4,3 мм
• Внутренний диаметр: 2,3 мм
• Диапазон рабочих температур: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Упаковка: 100 штук в блистере
• Гарантия: 84 месяца

Совместимость и монтаж

Разъем плоский РпИм 5,5-6-0,5 совместим с любыми винтовыми зажимами, соответствующими размеру контакта 4,8×0,8 мм. Для установки требуется специальный инструмент для опрессовки - клещи с матрицей под гильзы типа “RPI” или аналогичными. Не допускается использование обычных плоскогубцев - это повредит контакт и нарушит герметичность соединения. После опрессовки проверьте прочность фиксации: провод не должен свободно двигаться внутри гильзы.

Безопасность и стандарты

Разъем изготовлен в соответствии с требованиями к качеству и безопасности для электромонтажных изделий. Материалы изоляции (ПВХ) и контакта (латунь с лужением) обеспечивают устойчивость к коррозии и механическим нагрузкам. Лужение поверхности контакта снижает окисление и увеличивает срок службы соединения в условиях повышенной влажности.

Преимущества

• Защита провода от деформации при затяжке винтом
• Стабильный контакт за счет луженой поверхности - меньше переходного сопротивления
• Высокая термостойкость изоляции - работает при экстремальных температурах
• Яркая желтая изоляция позволяет легко отличить разъем от других типов
• Долгий срок службы - гарантия 84 месяца

Ограничения применения

• Не предназначены для однопроволочных (монолитных) медных проводов - возможен разрыв жилы при опрессовке
• Не подходят для алюминиевых проводов - материал контакта несовместим с химическими свойствами алюминия
• Запрещено использовать без опрессовки - просто вставлять в зажим нельзя
• Не рекомендованы для открытых участков вне корпуса при частом воздействии УФ-излучения - ПВХ со временем становится хрупким

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительном щите
• Монтаж цепей управления на станках и конвейерах
• Соединение проводов в осветительных устройствах с высокой вибрацией
• Электрооборудование в холодильных камерах и на улице - благодаря широкому диапазону температур

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная часть провода выступает и мешает плотному контакту
• Выбирайте инструмент с регулировкой давления - переопрессовка может повредить гильзу, недопрессовка - вызвать плохой контакт
• Проверяйте соответствие сечения провода: если провод 2,5 мм2 - используйте другой тип разъема; если 10 мм2 - нужна более крупная гильза
• Храните разъемы в сухом месте - хотя они защищены ПВХ, длительное воздействие влаги может повлиять на лужение
• На одной клемме можно использовать несколько разъемов РпИм 5,5-6-0,5 - главное, чтобы суммарное сечение не превышало допустимые значения зажима
