Разъем плоский РпИп 5-6-0,8 (100шт.) EKF PROxima | rpip-5-6-0,8

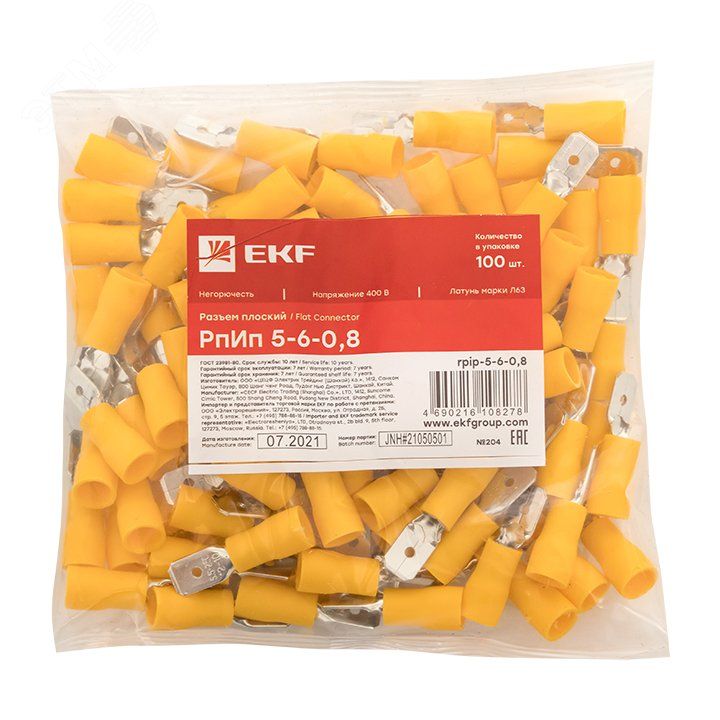

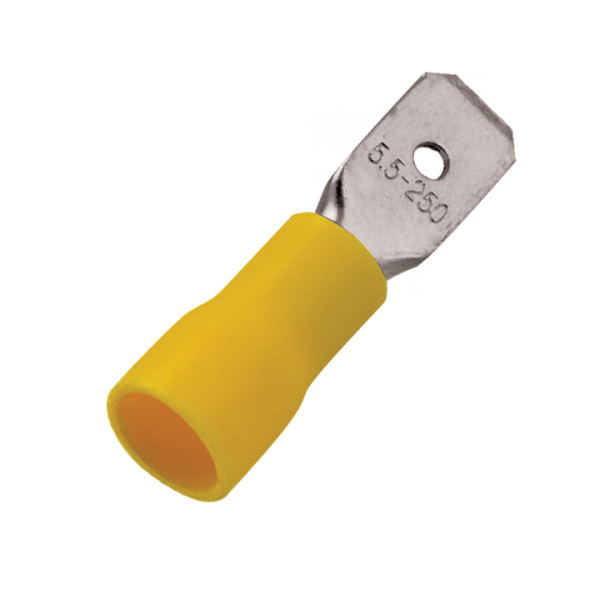

Разъем плоский РпИп 5-6-0,8 от EKF PROxima - это изолированный штекер для оконцевания многожильных медных проводов сечением 4–6 мм2. Разъемы обеспечивают надежное соединение через опрессовку и подходят для работы в условиях широкого температурного диапазона. Упакованы по 100 штук, артикул rpip-5-6-0,8.

Назначение и область применения

Разъем плоский РпИп 5-6-0,8 предназначен для оконцевания многопроволочных медных проводов перед подключением к винтовым клеммникам, автоматическим выключателям, контактным площадкам и другим устройствам. Благодаря жесткой форме и изоляции он предотвращает расплетение жил, снижает риск плохого контакта и повышает долговечность соединения. Применяется в силовых цепях с напряжением до 380 В и током до 24 А.

Технические характеристики

• Тип: Штекер (папа)
• Размер контакта: 6,3 × 0,8 мм
• Сечение провода: 4–6 мм2
• Максимальный ток: 24 А
• Номинальное напряжение: 380 В
• Материал контакта: Латунь с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Желтый
• Наружный диаметр: 5,7 мм
• Внутренний диаметр: 3,4 мм
• Диапазон рабочих температур: от –40 C до +80 C
• Способ монтажа: Опрессовка
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Разъем плоский РпИп 5-6-0,8 совместим с любыми винтовыми клеммами, рассчитанными на плоские контакты размером 6,3×0,8 мм. Для установки требуется специальный пресс-клещи с матрицей для опрессовки таких разъемов. Нельзя использовать паяльник - соединение должно выполняться исключительно механическим способом. После опрессовки проверьте прочность фиксации: провод не должен свободно двигаться внутри контакта.

Безопасность и стандарты

Разъем соответствует требованиям к изолированным соединителям для электроустановок. Материал ПВХ обеспечивает самозатухающую изоляцию, луженое покрытие защищает от окисления и увеличивает срок службы. Гарантия 84 месяца подтверждает соответствие качественным стандартам производства EKF.

Преимущества

• Электролитическое лужение контакта снижает переходное сопротивление и предотвращает коррозию.
• ПВХ-изоляция устойчива к перепадам температур и химически агрессивной среде.
• Желтый цвет позволяет легко отличить этот тип разъема от других в распределительных щитах.
• Удобная форма обеспечивает плотную посадку в клеммах даже при частых вибрациях.
• Высокая механическая прочность после опрессовки - провод не выпадает и не деформируется.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) медных проводов - возможна трещина в жиле при опрессовке.
• Не рекомендуются для постоянного погружения в жидкости или высокой влажности без дополнительной защиты.
• Запрещено применять с проводами сечением менее 4 мм2 или более 6 мм2 - это нарушает герметичность соединения и снижает безопасность.
• Не используются в цепях переменного тока выше 380 В или постоянного тока свыше 24 А.

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительном щите.
• Соединение проводов с клеммами тепловых реле, магнитных пускателей и контакторов.
• Формирование выходов на двигатели, насосы, конвейеры и другие устройства с винтовыми зажимами.
• Обслуживание систем освещения, где требуется замена проводов без демонтажа всей системы.

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину входа контакта - не больше и не меньше.
• Выбирайте клещи с правильной матрицей: для разъема РпИп 5-6-0,8 нужна матрица под 6,3 мм.
• Проверяйте глубину запрессовки: если видна часть изоляции - соединение слабое; если торчат жилы - слишком глубоко.
• Храните разъемы в сухом месте - хотя они защищены от влаги, длительное воздействие влаги может повредить луденое покрытие.
• При сборке щита используйте желтые разъемы только для цепей одного типа - так проще диагностировать схему.
