Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм² (НШВи(2) 4.0-12/НГи2 4,0-12) оранжевый | 08-2810 REXANT MEET

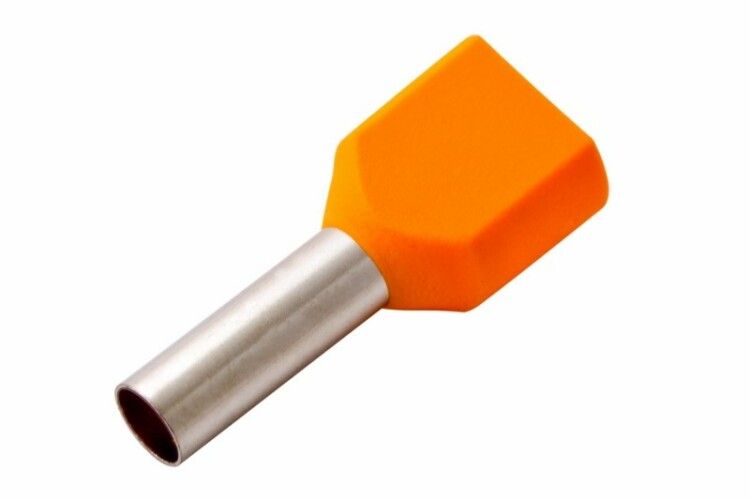

Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм2 (НШВи(2) 4.0-12 / НГи2 4,0-12) оранжевый от Rexant - двойной обжимной наконечник для одновременного подключения двух проводов сечением 4 мм2 каждый. Применяется в распределительных щитах, пультах управления и промышленном оборудовании, где важна скорость сборки и надёжность контакта.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным медным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или шинами. Особенно эффективен там, где требуется подключить два провода к одной точке: в групповых цепях, при параллельном соединении, в системах управления и автоматизации. Подходит для установки в щитах, на станках, конвейерах, осветительных и силовых панелях.

Технические характеристики

• Тип: двойной втулочный, изолированный
• Сечение проводника: 4 мм2 × 2 (два провода по 4 мм2)
• Длина втулки: 12 мм
• Диаметр отверстия: 4,2 мм - совместим с болтами M4–M5
• Материал втулки: латунь с лужёным покрытием - улучшает проводимость и предотвращает окисление
• Материал изоляции: ПВХ - гибкий, устойчив к механическим повреждениям и влаге
• Цвет изоляции: оранжевый - стандартизированная цветовая маркировка для быстрой идентификации
• Способ монтажа: обжим - требует специального инструмента
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм2 (НШВи(2) 4.0-12 / НГи2 4,0-12) оранжевый монтируется исключительно обжимом. Перед установкой необходимо зачистить изоляцию с обоих проводов на длину, соответствующую глубине втулки (не более 12 мм). Жилы вставляются в втулку до упора - коническая манжета из ПВХ облегчает введение многожильных проводов. Обжим выполняют кримперами с матрицей для втулок 4–6 мм2:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Не используйте плоскогубцы или другие неспециализированные инструменты - это приведёт к плохому контакту, перегреву или разрушению наконечника.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к качеству соединений в электромонтаже. Лужёное покрытие снижает риск коррозии, а изоляция ПВХ обеспечивает безопасную работу при температуре от -40C до +80C. Соответствует общепринятым нормам безопасности для низковольтных сетей (до 1000 В переменного тока). Не имеет сертификации по ГОСТ/IEC, но проектировался с учётом практик, применяемых в промышленной электротехнике.

Преимущества

• Заменяет две отдельные точки подключения - экономит место в клеммнике и время монтажа
• Изолированная конструкция исключает случайные замыкания и защищает от влаги
• Латунь с лужением гарантирует стабильный токопроводящий контакт даже при длительной нагрузке
• Яркая оранжевая изоляция позволяет легко отличить этот тип наконечника от других
• Удобная коническая манжета уменьшает усилие при введении многожильных проводов

Ограничения применения

• Подходит только для медных многожильных проводов сечением точно 4 мм2 - не допускается использование с алюминием или проводами большего сечения
• Не предназначается для частых демонтажей - после одного обжима повторное использование снижает надёжность контакта
• Работает только при использовании правильного обжимного инструмента - некорректный инструмент вызывает деформацию
• Не рекомендован для открытого монтажа вне корпуса - изоляция ПВХ не предназначена для постоянного UV-воздействия или агрессивных сред

Примеры использования

• Подключение двух выходных проводов от датчика к одному входу контроллера
• Соединение двух фазных проводов в распределительной коробке перед переходом на клемму автомата
• Монтаж параллельных цепей питания в пультах управления станков
• Сборка силовой части частотных преобразователей с несколькими входами

Практические советы

• Перед обжимом проверьте, что оба провода полностью вошли в втулку - видите ли вы их концы внутри? Если нет - переставьте.
• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим даёт высокое переходное сопротивление, слишком сильный - рвёт жилы.
• После монтажа потяните за провода - они должны плотно держаться в наконечнике. Люфт недопустим.
• При работе в условиях повышенной влажности дополнительно герметизируйте место соединения термоусадкой - хотя изоляция есть, она не является герметичной.
• Артикулы 08-2810 и etm08-2810 - это один и тот же продукт от Rexant. Убедитесь, что заказываете именно эту модель, а не аналог с другим цветом или сечением.
