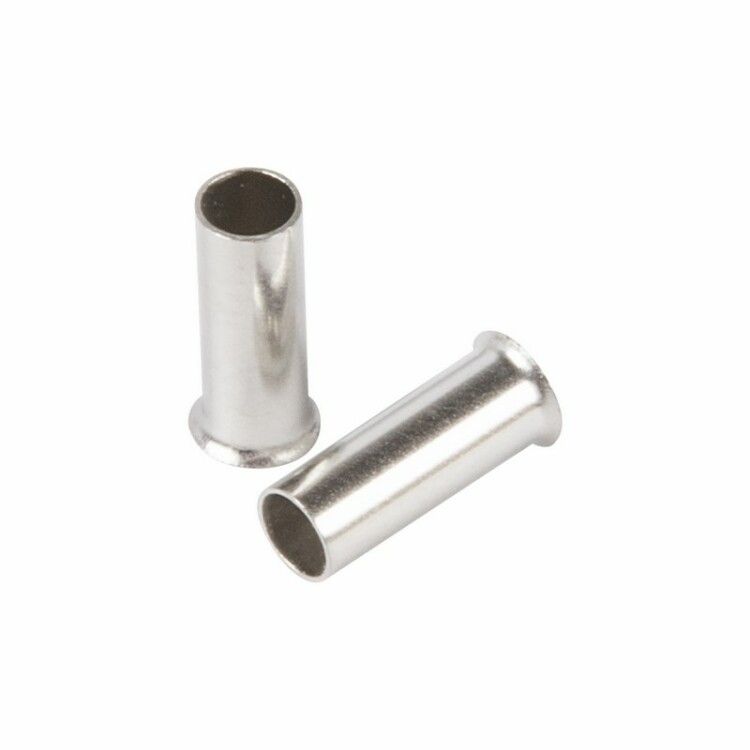

Наконечник штыревой втулочный L-6 мм 0.75 кв (НШВ 0.75-6 НГ 0.75-6), REXANT - 08-0802 MEET

Наконечник штыревой втулочный L-6 мм 0.75 мм2 (НШВ 0.75-6 / НГ 0.75-6) от REXANT - это надёжный элемент для соединения одножильных и многожильных медных проводов сечением 0,75 мм2 через обжим. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и других устройствах, где требуется прочное и долговечное контактное соединение.

Назначение и область применения

Наконечник штыревой втулочный L-6 мм 0.75 мм2 (НШВ 0.75-6 / НГ 0.75-6) используется для подготовки концов проводов перед подключением к клеммам, болтам или зажимам. Он исключает необходимость облуживания или скручивания многожильных проводов, обеспечивая устойчивый токопроводящий контакт. Подходит для монтажа в бытовых и промышленных системах: автоматика, станки, освещение, системы управления, распределительные щиты, панели питания.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2
• Длина втулки: 6 мм
• Диаметр отверстия: 1,5 мм - совместим с винтами M1,6–M2
• Материал корпуса: латунь - высокая проводимость и механическая прочность
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и снижает переходное сопротивление
• Форма фланца: трубчатая - классическая форма для обжима
• Способ монтажа: обжимной - требует специальных клещей
• Изоляция: отсутствует - применяется в закрытых соединениях или с дополнительной изоляцией

Совместимость и монтаж

Наконечник штыревой втулочный L-6 мм 0.75 мм2 (НШВ 0.75-6 / НГ 0.75-6) монтируется с помощью обжимных клещей. Перед установкой необходимо зачистить изоляцию с конца провода на длину, равную глубине втулки (не более 6 мм). Одна сторона втулки развальцованная - облегчает введение многожильного провода. Обжим выполняют в двух местах: один - на втулке, второй - на переходе к жиле. Рекомендуются клещи:

• HT-864 (артикулы 12-3202, 12-3202-4)
• HT-866 (артикул 12-3205)
• HT-86-4 (артикул 12-3106)
• HT-301E (артикулы 12-3113, 12-3114, 12-3013)

Не используйте плоскогубцы или другие инструменты - некачественный обжим вызывает перегрев и выход из строя контакта.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к электротехническим комплектующим для постоянного и переменного тока до 1000 В. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Соответствует ГОСТ Р МЭК 60947-7-1 и DIN 46228. Не предназначен для работы при температурах выше +105 C.

Преимущества

• Высокая надёжность контакта благодаря латунному основанию и лужению
• Ускоренная сборка - вместо скрутки и облуживания достаточно обжима за несколько секунд
• Развальцеванная входная часть упрощает ввод многожильного провода
• Стандартный диаметр отверстия 1,5 мм - совместим с большинством клемм и винтов в промышленном оборудовании
• Подходит для частого обслуживания - не деформируется при демонтаже

Ограничения применения

• Не предназначена для проводов сечением больше 0,75 мм2 - возможен перегрев и вырыв жилы
• Не имеет собственной изоляции - требует внешней защиты (термоусадка, изолента, кабельные каналы)
• Не рекомендуется для мобильных устройств с вибрацией без дополнительной фиксации
• Не подходит для алюминиевых проводов - материал втулки несовместим с алюминием
• Запрещено использовать в средах с агрессивными химическими веществами - латунь подвержена эрозии

Примеры использования

• Подключение термореле в щите управления конвейера
• Присоединение провода к клемме автомата в этажном щите
• Соединение датчиков с контроллером в цепях 24 В DC
• Монтаж заземления в распределительной коробке
• Подключение светильников в промышленных помещениях

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже 0,5 мм2 может не держаться, а 1,0 мм2 - выдавит металл
• При работе с многожильным проводом слегка скрутите жилы руками - так они лучше войдут в втулку
• После обжима потяните провод - если он выскальзывает, замените наконечник или проверьте инструмент
• Для длительной службы в сыром помещении после обжима нанесите антикоррозийную смазку на контакт
• Артикулы REXANT 08-0802 и etm08-0802 - это один и тот же продукт; выбирайте по наличию на складе
