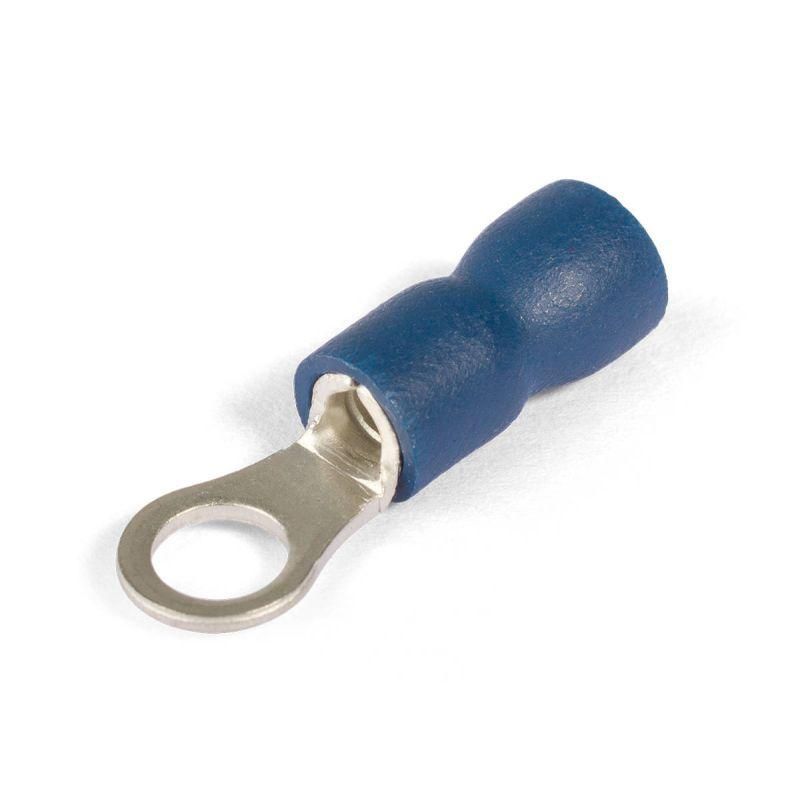

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 (100шт/упак) серия EasyFix |90891 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 серия EasyFix, КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5 мм2 и последующего крепления к клеммам с винтовым зажимом. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник удобен как для монтажа, так и для длительной эксплуатации в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 серия EasyFix, КВТ используется для оконцевания гибких многопроволочных медных проводов методом опрессовки. После установки он позволяет безопасно и надёжно подключить провод к клеммным колодкам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию с винтовым зажимом. Подходит для промышленных систем управления, станков, конвейеров, освещения и бытовых устройств, где требуется повышенная надёжность соединения.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 4 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94 - самозатухающий, не распространяет пламя
• Температурный режим изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Форма фланца: кольцевая - совместима с большинством винтовых клемм

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-4 серия EasyFix, КВТ рассчитан на проводники сечением 2,5 мм2. Для монтажа необходимо:

• Зачистить конец провода на длину, соответствующую глубине трубчатой части наконечника (обычно 10–12 мм)
• Установить наконечник на провод и произвести опрессовку специальными клещами - допускается опрессовка даже через изолирующую манжету
• Вставить кольцевой фланец в клемму и затянуть винт моментом, рекомендованным производителем оборудования

Особенность конструкции «Easy Entry» - раструб из ПВХ - облегчает введение множественных тонких жил, снижает риск их перелома и ускоряет работу. Шов на трубке не сварной - это гарантирует однородность металла и предотвращает трещины при деформации.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и прекращает пламя после удаления источника возгорания. Это обеспечивает соответствие требованиям безопасности при работе в условиях возможного перегрева или короткого замыкания. Максимальное напряжение 690 В позволяет использовать наконечник в сетях переменного тока до 1000 В, что соответствует нормам IEC 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Раструб из ПВХ («Easy Entry») - упрощает ввод многожильного провода, особенно в труднодоступных местах
• Поперечные засечки внутри трубки - усиливают механическое сцепление с жилой, исключают проскальзывание при нагрузках
• Электролитическое лужение - защищает латунь от окисления, продлевает срок службы и снижает переходное сопротивление
• Синяя изоляция - легко отличается от других цветов, уменьшает вероятность ошибки при сборке
• Не требует термоусадки - готов к использованию сразу после опрессовки

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта
• Работают при температуре не выше +75 C - не подходят для высокотемпературных сред (например, рядом с нагревательными элементами)
• Не используются в цепях постоянного тока выше 690 В - превышение напряжения может вызвать пробой изоляции
• Не рекомендуется применять в агрессивных химических средах - ПВХ чувствителен к растворителям и маслам

Примеры использования

• Подключение выходных клемм частотного преобразователя к двигателю
• Обжим проводов в распределительном щите на автоматах типа ABB, Schneider Electric, IEK
• Монтаж кабелей управления на станках ЧПУ и конвейерах
• Сборка силовых цепей в системах автономного энергообеспечения

Практические советы

• Выбирайте наконечник именно с диаметром отверстия 4 мм - он соответствует винтам M4, наиболее часто используемым в промышленном оборудовании
• Проверьте посадочный диаметр клеммы перед монтажом - некоторые клеммы имеют меньший зазор, чем 4 мм
• При опрессовке используйте матрицу, соответствующую типу наконечника - неправильный инструмент может повредить изоляцию или не обеспечить плотный контакт
• Не снимайте изоляционную манжету перед монтажом - она защищает от случайного касания токоведущих частей
• Для проверки качества соединения потяните провод слегка - если не происходит перемещения, опрессовка выполнена правильно
