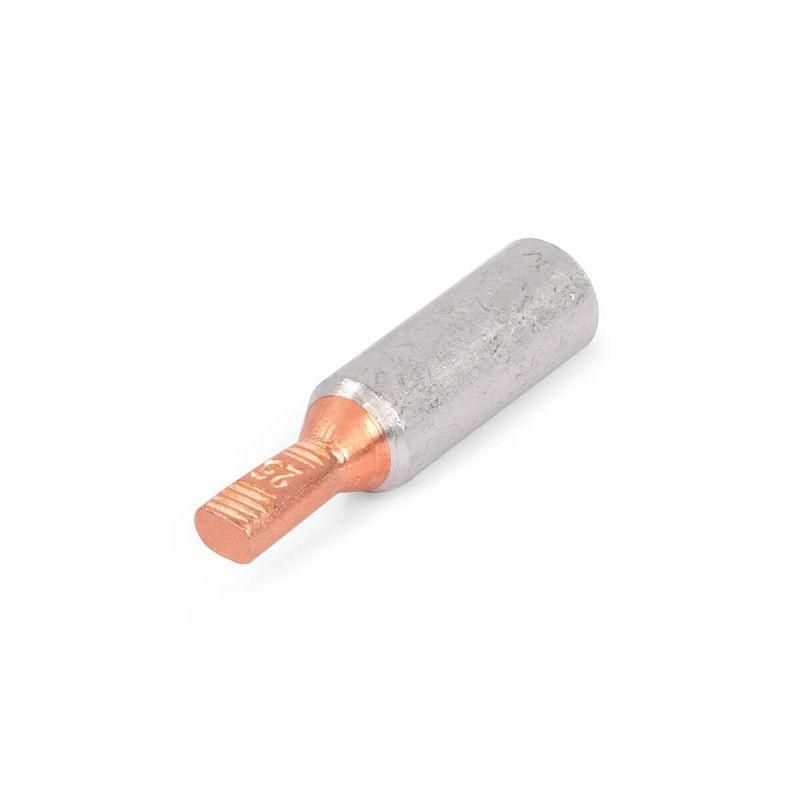

Наконечник кабельный штыревой алюмомедный НШАМ-П 25-13 (50 шт/упак) | 91878 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-П 25-13 от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей и проводов СИП с выводами автоматических выключателей в распределительных щитах. Благодаря уникальной алюмомедной конструкции, этот наконечник исключает коррозию на границе контакта металлов и обеспечивает стабильную передачу тока до 1 кВ.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-П 25-13 используется для оконцевания алюминиевых жил кабелей и самонесущих изолированных проводов (СИП) с последующим прямым подключением к клеммам автоматических выключателей. Применяется в электрощитах на вводе в здание, где требуется переход от алюминиевой линии к медным контактам защиты. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах.

Технические характеристики

• Тип: штыревой, односторонний
• Сечение кабеля: 25 мм2
• Диаметр штыря: 13 мм
• Материал основания: электротехнический алюминий АД1
• Материал штыря: медь М1
• Рабочее напряжение: до 1 кВ
• Способ соединения металлов: фрикционная сварка (молекулярный контакт)
• Конструкция: цельная, несварная - без механических соединений между алюминием и медью

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-П 25-13 совместим с автоматическими выключателями, имеющими клеммы под болт диаметром 13 мм. Для монтажа необходимо:

• Зачистить изоляцию с конца кабеля СИП на длину, соответствующую глубине гильзы
• Вставить жилу в гильзу до упора
• Обжать гильзу специальным пресс-клещами с матрицей для сечения 25 мм2
• Установить штырь в клемму автомата и затянуть болт моментом, рекомендованным производителем выключателя

Не используйте обычные клещи - необходима профессиональная опрессовка для гарантии плотного контакта и отсутствия перегрева.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ-П 25-13 соответствует требованиям безопасности для работы в сетях до 1 кВ. Конструкция исключает образование гальванической пары между алюминием и медью за счёт молекулярного соединения материалов - это снижает риск коррозии, нагрева и отказа контакта. Соответствует нормам ГОСТ Р 50044.1–92 и IEC 60947-1 для соединительных элементов.

Преимущества

• Фрикционная сварка создаёт прочный и долговечный контакт между алюминием и медью без риска ослабления
• Цельная конструкция исключает расслоение, трещины и окисление на границе металлов
• Плоская форма медного штыря обеспечивает равномерное давление на клемму автомата - минимизирует нагрев
• Устраняет необходимость в переходных колодках или перемычках - экономит место в щите
• Подходит для постоянной нагрузки - не требует периодического обслуживания

Ограничения применения

• Не предназначена для многожильных мягких кабелей - только для однопроволочных алюминиевых жил и СИП
• Не применяется в цепях переменного тока выше 1 кВ
• Не допускается использование с кабелями сечением менее 25 мм2 - возможен перегрев и потеря контакта
• Не подходит для частых демонтажей - после опрессовки наконечник не восстанавливается

Примеры использования

• Подключение вводного СИП-провода к автомату в этажном щите дома
• Прямое соединение алюминиевого кабеля 25 мм2 с входными клеммами УЗО или дифавтомата
• Монтаж в распределительных пунктах (ЩРП) и ящиках учёта электроэнергии
• Замена старых медных наконечников при модернизации систем с алюминиевыми вводами

Практические советы

• Перед монтажом проверьте диаметр штыря (13 мм) - он должен точно подходить под клемму автомата. Если клемма меньше - используйте переходник или другой тип наконечника
• При работе с СИП удалите внешнюю изоляционную оболочку полностью, чтобы не повредить внутренние жилы при опрессовке
• После установки проверьте температуру контакта через 1–2 часа под нагрузкой - при наличии перегрева немедленно отключите питание и переустановите наконечник
• Храните наконечники в сухом месте - даже с защитой от коррозии, длительное воздействие влаги может снизить срок службы
• Для массового монтажа используйте пресс-клещи с регулировкой усилия - это повысит качество опрессовки и безопасность
