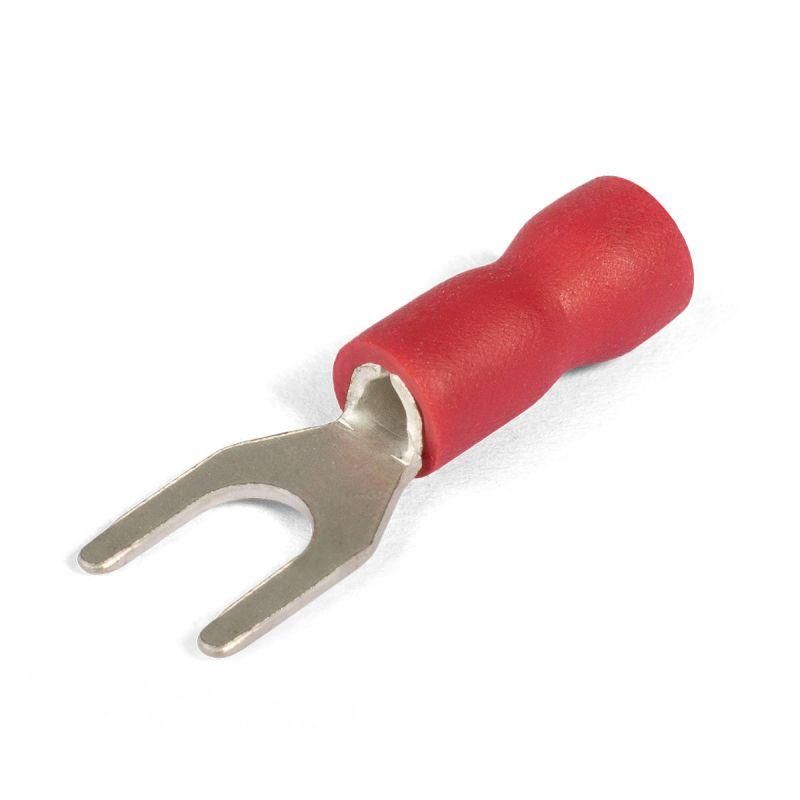

Наконечник кабельный вилочный изолированный НВИ 1.5-3 (100шт/упак) серия EasyFix |90900 | КВТ

Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия EasyFix, КВТ предназначен для надёжного соединения многопроволочных медных проводов с клеммами оборудования через винтовую фиксацию. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник удобен для частых переключений и обеспечивает безопасную работу до 690 В.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия EasyFix, КВТ используется для оконцевания многожильных медных проводов сечением 1,5 мм2. Применяется там, где требуется частая замена или переключение соединений - например, в распределительных щитах, панелях управления, станках, конвейерах и других устройствах с винтовыми клеммами. Подходит для систем с рабочим напряжением до 690 В.

Технические характеристики

• Тип: вилочный, изолированный
• Сечение провода: 1,5 мм2
• Диаметр отверстия под болт: 3 мм
• Материал контакта: латунь Л63
• Покрытие контакта: электролитическое лужение
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94
• Температурный предел изоляции: до 75 C
• Цвет изоляции: красный
• Максимальное напряжение: 690 В
• Размеры: совместим с проводниками, подходящими под 1,5 мм2

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия EasyFix, КВТ монтируется методом опрессовки. Удобство заключается в возможности опрессовывать провод даже поверх изоляционной манжеты - это исключает необходимость её удаления перед работой. Для установки нужна специальная клещи для опрессовки с матрицей, соответствующей размеру 1,5 мм2. Диаметр винта - 3 мм, что соответствует стандартным M3 клеммам. Цвет изоляции (красный) позволяет легко идентифицировать сечение в сложных сборках.

Особенности конструкции

• Easy Entry: раструб из ПВХ облегчает введение многопроволочной жилы - снижает риск повреждения проводников при введении.
• Засечки внутри трубы: поперечные насечки усиливают механическое сцепление с жилой, предотвращая выскальзывание при нагрузке.
• Не сварной стык: стыковой шов на контактной части выполнен без сварки - сохраняет гибкость и долговечность материала.
• Увеличенный диапазон опрессовки: допускает компенсацию небольших отклонений в диаметре провода, что особенно важно при работе с многопроволочными жилами.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и прекращает пламя после удаления источника возгорания. Это делает наконечник безопасным для использования в условиях повышенной пожарной опасности. Работает при температуре до 75 C, что соответствует требованиям для большинства промышленных применений. Максимальное напряжение 690 В гарантирует соответствие нормам для сетей переменного тока до 1000 В.

Преимущества

• Не требует полного демонтажа клеммы - достаточно ослабить винт для быстрой замены или перекроссировки.
• Изолированная форма защищает от случайного замыкания между соседними клеммами.
• Лужёная латунь обеспечивает хорошую проводимость и устойчивость к окислению.
• Яркая красная изоляция ускоряет визуальную проверку и обслуживание.
• Упрощённый монтаж благодаря раструбу - меньше времени на подготовку провода.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен плохой контакт и деформация.
• Работает только при температуре до 75 C; не подходит для высокотемпературных сред (например, рядом с нагревательными элементами).
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или экстремальных химических сред.
• Опрессовка должна выполняться строго с использованием правильных клещей - некорректная опрессовка снижает надёжность соединения.

Примеры использования

• Подключение двигателей к частотным преобразователям в цехах.
• Переключение цепей питания в автоматических линиях.
• Обслуживание распределительных щитов с часто меняющимися нагрузками.
• Монтаж в системах освещения с управляемыми группами.
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря устойчивости к окислению лужёного контакта.

Практические советы

• Выбирайте клещи с матрицей, точно соответствующей сечению 1,5 мм2 - недостаточно или избыточное давление приведёт к плохому контакту.
• Проверьте, чтобы все проволочки жилы были полностью заполнены трубку наконечника - не должно быть свободных концов.
• При монтаже в плотном щите учтите габариты вилки - она занимает больше места, чем обычный наконечник.
• Для длительной работы в условиях влажности или агрессивной среды дополнительно используйте термоусадочные трубки на основание изоляции.
• Артикул 90900 - это точный идентификатор для заказа запасных частей. Храните несколько единиц в ремонтной службе - они часто используются в профилактике.
