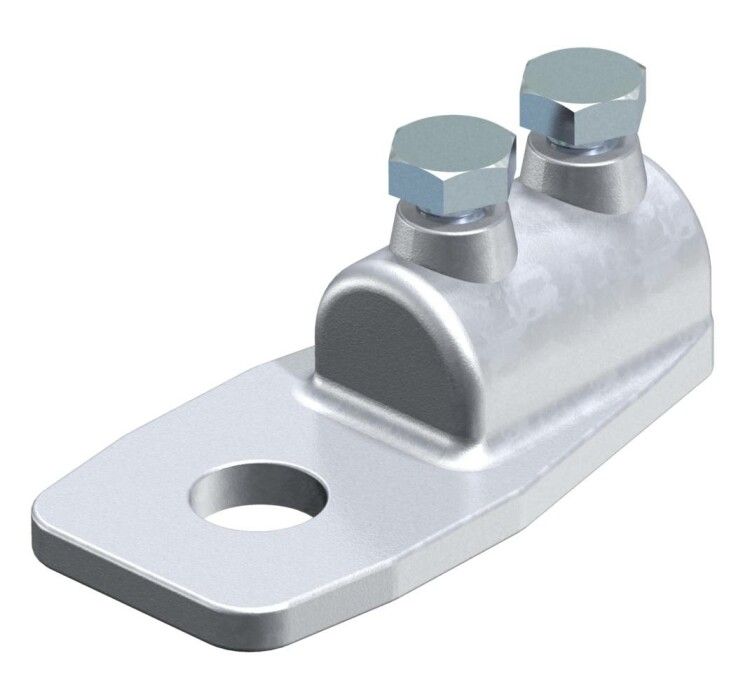

Наконечник клеммный (280 8-10) | 5320011 OBO Bettermann

Наконечник клеммный 280 8-10 ZN G от OBO BETTERMANN предназначен для надёжного соединения проводов с площадью сечения 8–10 мм² в системах уравнивания потенциалов и заземления. Этот элемент используется там, где требуется прочная механическая фиксация и долговечная электрическая связь — например, на металлических корпусах оборудования, трубопроводах или контуре заземления.

Назначение и область применения

Наконечник клеммный 280 8-10 ZN G применяется для присоединения многожильных или одножильных медных проводников к заземляющим шинам, металлическим конструкциям или другим токопроводящим элементам. Подходит для установки в помещениях и на открытых участках, особенно в условиях повышенной влажности или агрессивной среды благодаря цинковому покрытию. Часто встречается в системах TBS от OBO BETTERMANN — для заземления, уравнивания потенциалов и защиты от перенапряжений.

Технические характеристики

• Тип: Наконечник клеммный 280 8-10 ZN G
• Сечение провода: 8–10 мм²
• Материал клеммы: Цинковое литьё под давлением или цинковое литьё с медным покрытием
• Покрытие: Цинковое — обеспечивает антикоррозийную защиту
• Крепление: Два винта с шестигранной головкой M6×12 из стали горячего цинкования или нержавеющей стали (VA)
• Диаметр монтажного отверстия: 11 мм
• Подходит для крепления на болты М6

Совместимость и монтаж

Наконечник клеммный 280 8-10 ZN G совместим с любыми контактными поверхностями, имеющими отверстие диаметром 11 мм и возможность закрепления двух болтов М6. Для монтажа:

• Зачистите конец провода до нужной длины (не более глубины гильзы наконечника).
• Вставьте провод в гильзу и обожмите специальным инструментом — используйте матрицу для сечения 8–10 мм².
• Установите наконечник на поверхность через монтажное отверстие 11 мм.
• Закрутите два болта M6×12 равномерно, чтобы избежать перекоса клеммы.

Не допускается использование с алюминиевыми проводами — материал рассчитан исключительно на медь.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности применяемым в системах TBS от OBO BETTERMANN. Хотя явного указания стандарта в данных нет, конструкция соответствует принципам EN 61238-1 для кабельных наконечников. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность за счёт литой клеммы и двойного крепления болтами
• Защита от коррозии благодаря цинковому покрытию — подходит для влажных и внешних условий
• Стандартные размеры болтов M6 позволяют использовать распространённые крепёжные детали
• Медное покрытие внутри гильзы повышает электропроводность и снижает переходное сопротивление

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами — возможна электрохимическая коррозия
• Не рекомендовано применение в местах постоянного механического воздействия или вибраций без дополнительной фиксации
• Работает только при температуре окружающей среды от –40°C до +90°C — выход за пределы может повредить покрытие
• Не является изолированным изделием — требует дополнительной защиты при доступе людей

Примеры использования

• Присоединение заземляющего провода к корпусу распределительного щита
• Фиксация провода уравнивания потенциалов на трубопроводе в котельной
• Подключение к шине заземления в промышленном оборудовании
• Монтаж в системах молниезащиты, где требуется надёжный контакт с металлоконструкциями

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в монтажной поверхности точно 11 мм — меньшее отверстие потребует сверления, большее — снижает надёжность крепления
• Используйте болты M6×12 с плоской шайбой — они обеспечивают равномерное распределение нагрузки
• При использовании в агрессивной среде (например, химические производства) выбирайте версию с болтами из нержавеющей стали (VA)
• Обязательно обжимайте наконечник правильно — плохой обжим вызывает нагрев и отказ контакта даже при хорошем покрытии
• Этот наконечник — часть системы TBS от OBO BETTERMANN; для целостности системы лучше сочетать его с другими компонентами этой же серии
