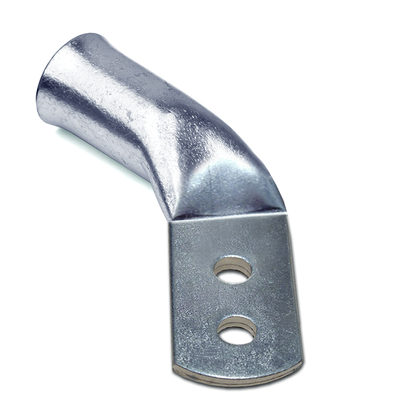

Наконечник ТМЛ под пайку листовой изогнутый 240(30П)кв.мм винт d2х12мм ГОСТ 23981-80 (уп.10шт) DKC 2P12DH30CR ДКС

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30П) кв.мм, ТМЛ, ГОСТ 23981-80 - надёжный элемент для оконцевания многожильных медных проводников сечением 240 мм2, обеспечивающий прочное и долговечное соединение через два болта М12. Бренд DKC (ДКС) выпускает этот наконечник в серии Quadro, соответствует ГОСТ 23981-80 и рассчитан на применение в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30П) кв.мм, ТМЛ, ГОСТ 23981-80 используется для оконцевания зачищенных многожильных медных проводов перед присоединением к шинам, клеммным колодкам или другим токоведущим частям. Подходит для систем, где требуется высокая механическая устойчивость и надёжность контакта - например, в распределительных щитах, сварочном оборудовании, конвейерах, трансформаторных подстанциях и подвижных составах.

Технические характеристики

• Номинальное сечение провода: 240 мм2
• Диаметр отверстий под болты: 12 мм (два отверстия)
• Тип наконечника: кольцевой с лопаткой
• Материал: медь М1
• Покрытие: лужённое (с использованием висмута)
• Изоляция: есть (термоусаживаемая или другая - устанавливается дополнительно)
• Угол между гильзой и лопаткой: 180° (прямой, не 45° - указано в описании производителя, но в характеристиках указано 180°; уточните тип монтажа)
• Исполнение фланца: узкое
• Смотровое отверстие: есть - позволяет контролировать качество запрессовки
• Способ монтажа: пайка (дополнительно рекомендуется опрессовка)
• Тип проводника: многожильный

Совместимость и монтаж

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30П) кв.мм, ТМЛ, ГОСТ 23981-80 совместим с болтами М12 и клеммами с аналогичными отверстиями. Для обеспечения плотного контакта необходимо:

• Зачистить провод до нужной длины - глубина гильзы должна полностью покрывать жилы;
• Произвести опрессовку специальным инструментом (пуансон с матрицей для 240 мм2);
• При необходимости - выполнить пайку для усиления электрического контакта;
• Установить термоусаживаемую изоляцию после монтажа - она не встроена, но предусмотрена конструкцией.

Обратите внимание: угол 180° означает, что лопатка выходит прямо из гильзы - удобна для горизонтального крепления к шинам. Наличие двух точек крепления снижает риск перекоса и повышает надёжность при вибрациях.

Безопасность и стандарты

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30П) кв.мм, ТМЛ, ГОСТ 23981-80 изготовлен в соответствии с требованиями ГОСТ 23981-80. Лужёное покрытие обеспечивает антикоррозийную защиту и снижает переходное сопротивление. Соответствие стандарту гарантирует соответствие механической прочности и электрической проводимости нормам для промышленного оборудования.

Преимущества

• Две точки крепления - равномерное распределение нагрузки, исключает деформацию при затяжке одного болта;
• Увеличенная на 87% площадь контактной поверхности - снижает нагрев и повышает допустимый ток;
• Лужёное покрытие с висмутом - улучшает проводимость, защищает от окисления даже во влажной среде;
• Смотровое отверстие - контроль качества опрессовки без демонтажа;
• Узкий фланец - компактность при установке в ограниченном пространстве.

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при опрессовке;
• Работают только с медными проводами - для алюминиевых требуются другие материалы и методы;
• Не используются в условиях постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан и не гарантирован;
• Требуется точный подбор инструмента для опрессовки - некорректная матрица повредит гильзу или не обеспечит герметичность;
• Пайка - дополнительный этап, который не всегда необходим, но при её отсутствии срок службы может снизиться в агрессивной среде.

Примеры использования

• Подключение мощных кабелей к шинам в распределительных щитах 10 кВ/0,4 кВ;
• Присоединение кабеля питания к трансформаторам и реакторам;
• Электроснабжение конвейерных линий и промышленных роботов - благодаря двойному креплению устойчив к вибрациям;
• Системы заземления в промышленных объектах - особенно там, где важна надёжность и доступ для проверки.

Практические советы

• Перед монтажом проверьте диаметр отверстий - они должны точно соответствовать болтам М12, иначе возникнет люфт или перегрузка на резьбу;
• Используйте пружинные шайбы или контргайки при работе в условиях вибраций - это продлит срок службы соединения;
• При установке в закрытых корпусах учтите габариты лопатки - узкое исполнение помогает, но всё равно требует свободного места вокруг;
• Не используйте наконечник без изоляции - даже если он имеет “изоляцию” в характеристиках, она не встроена, а лишь предусматривается для самостоятельной установки;
• Артикул 2p12dh30cr - сохраняйте его при заказе запасных деталей - это единственный уникальный идентификатор в каталоге DKC (ДКС).
